Электрическая схема источников электропитания (Chevrolet Captiva C100)

0

1. ЦЕПЬ ЗАМКА ЗАЖИГАНИЯ

1) ЦЕПЬ АККУМУЛЯТОРНОЙ БАТАРЕИ И ЗАЖИГАНИЯ IGN II

2) ЦЕПЬ ЗАЖИГАНИЯ IGN I/II и IGN II/III

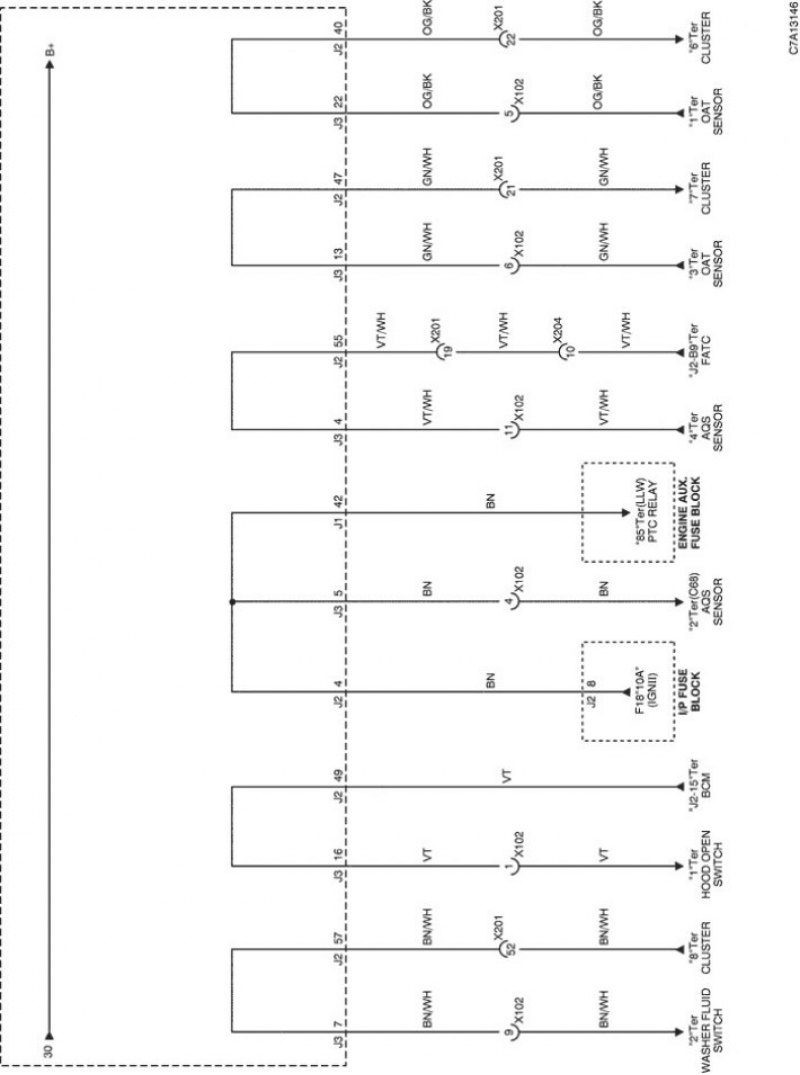

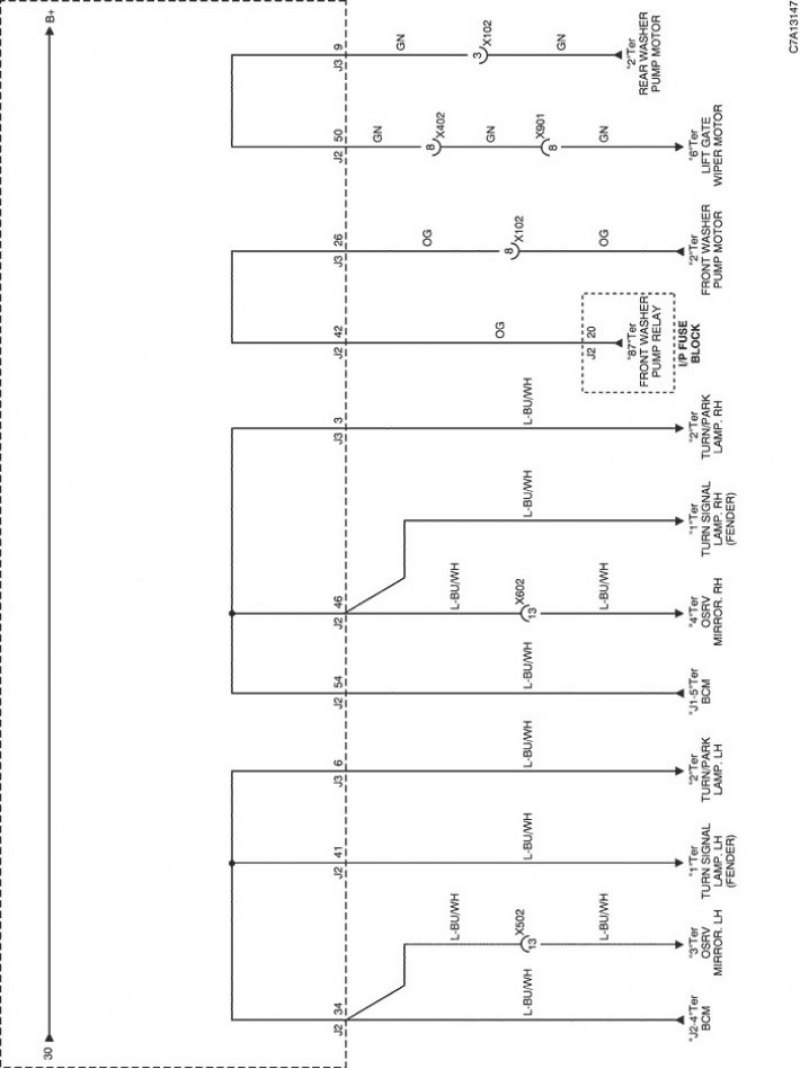

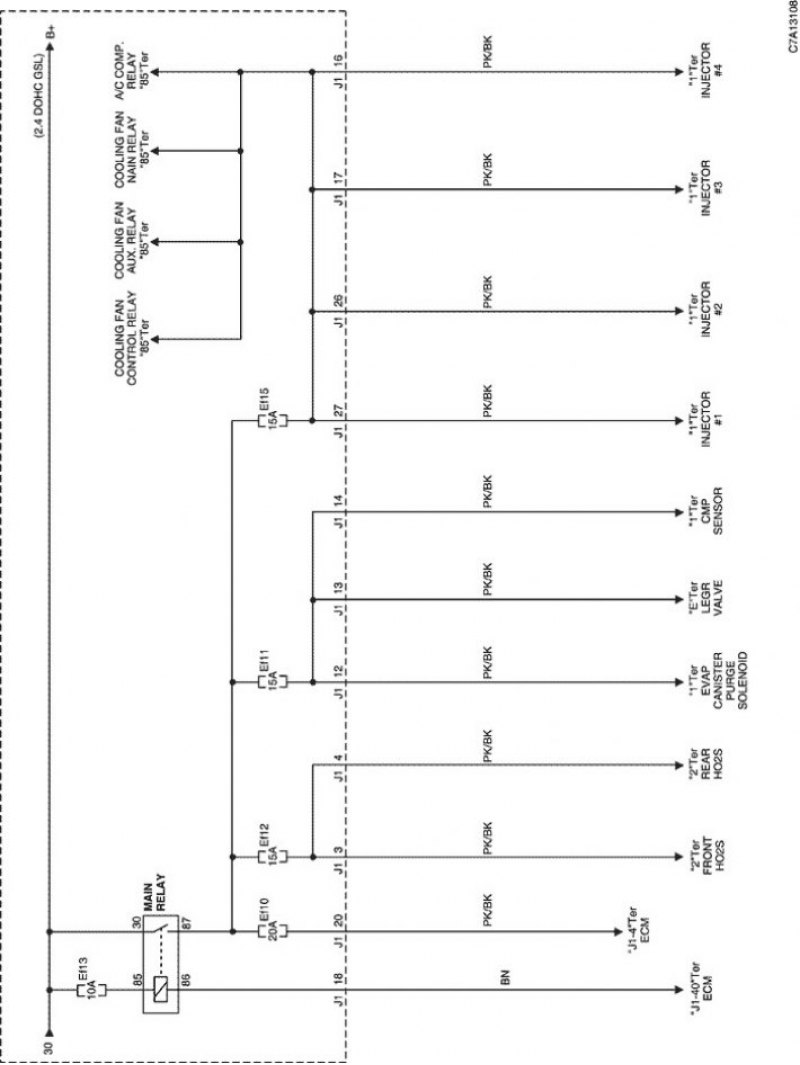

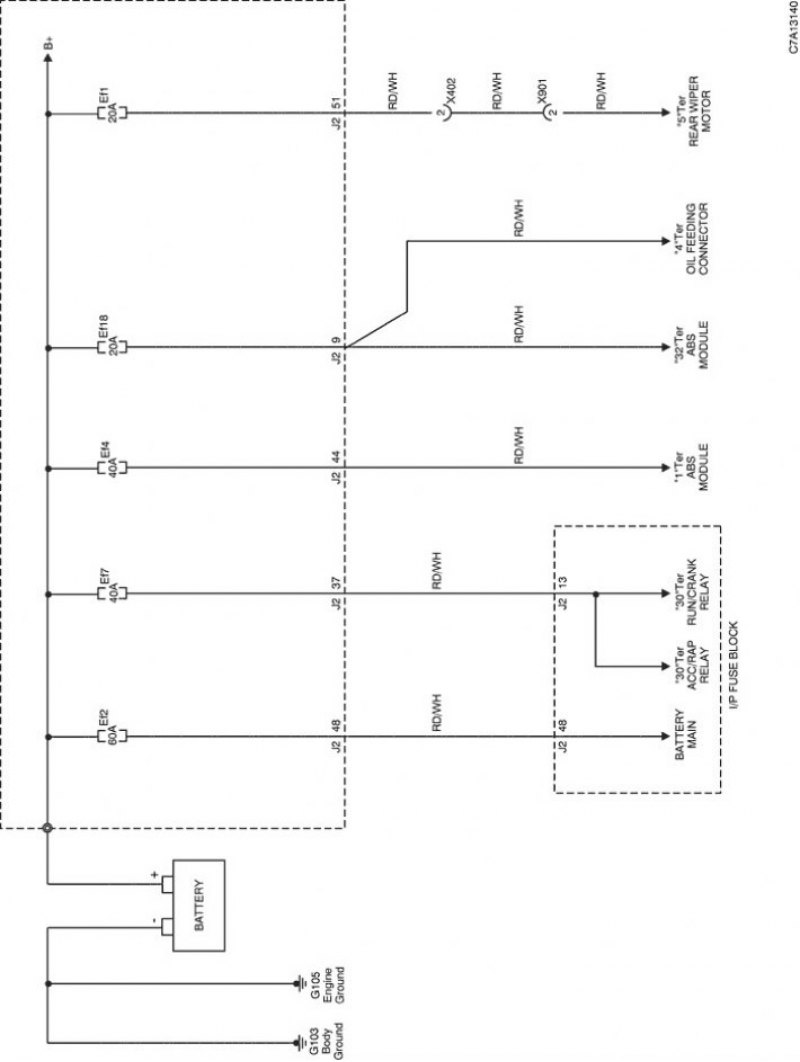

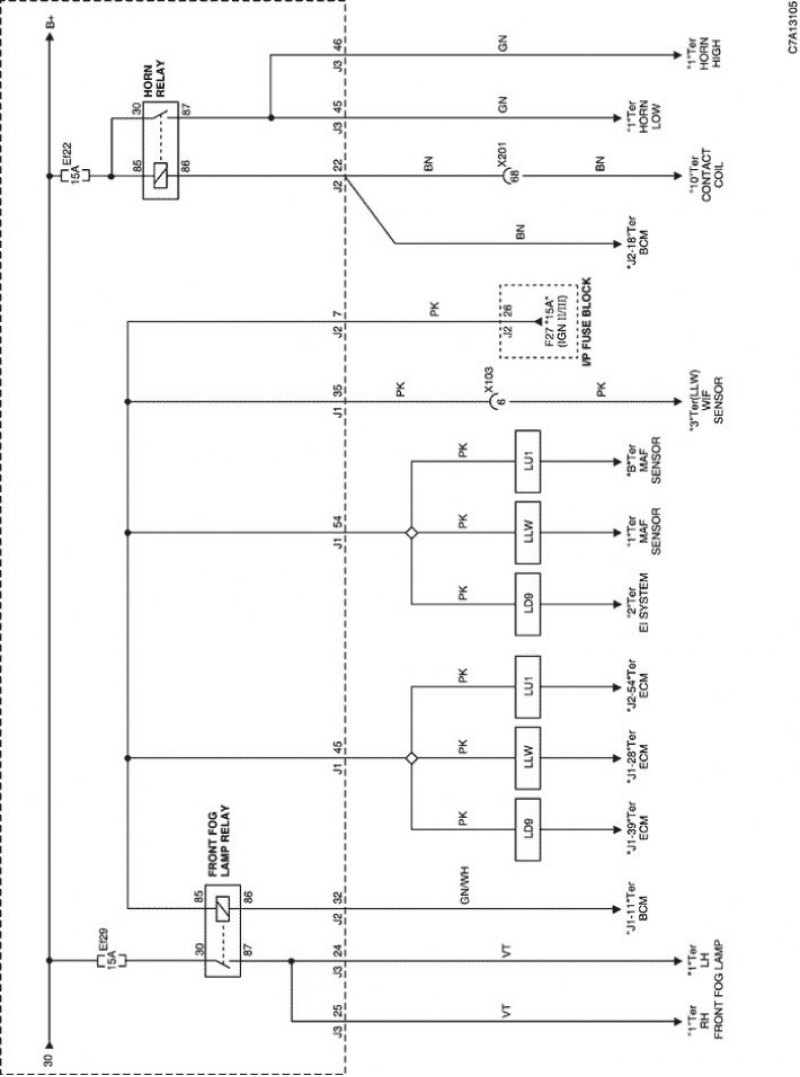

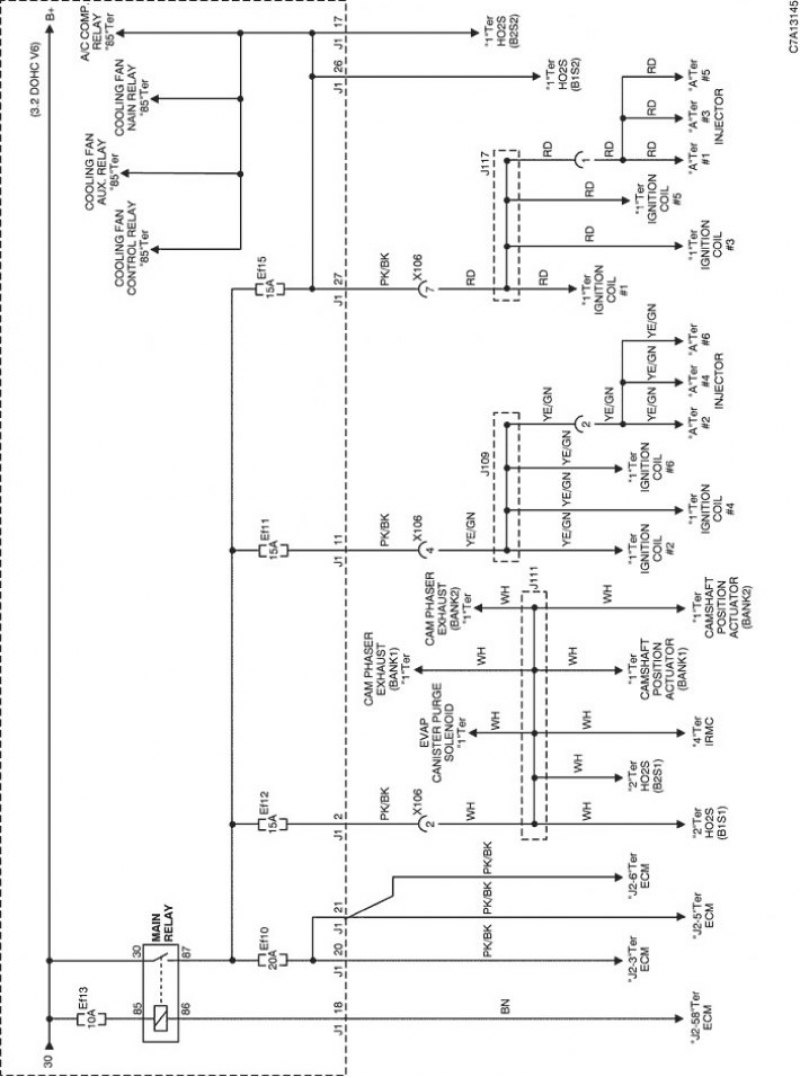

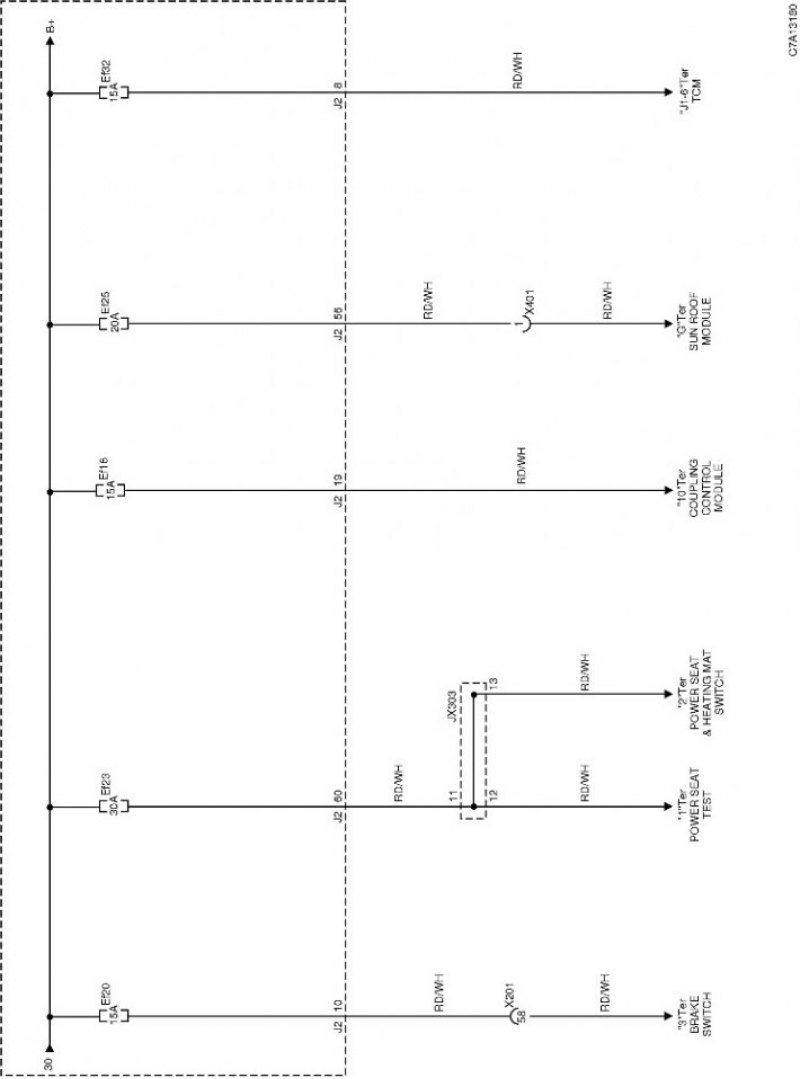

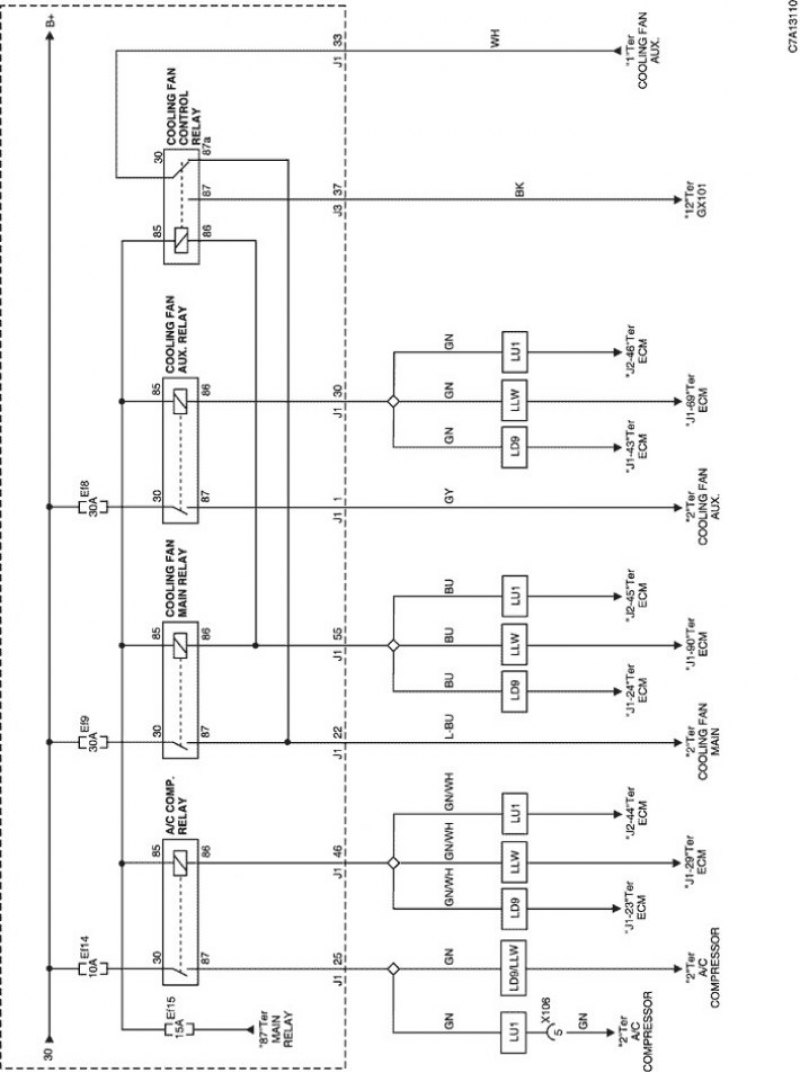

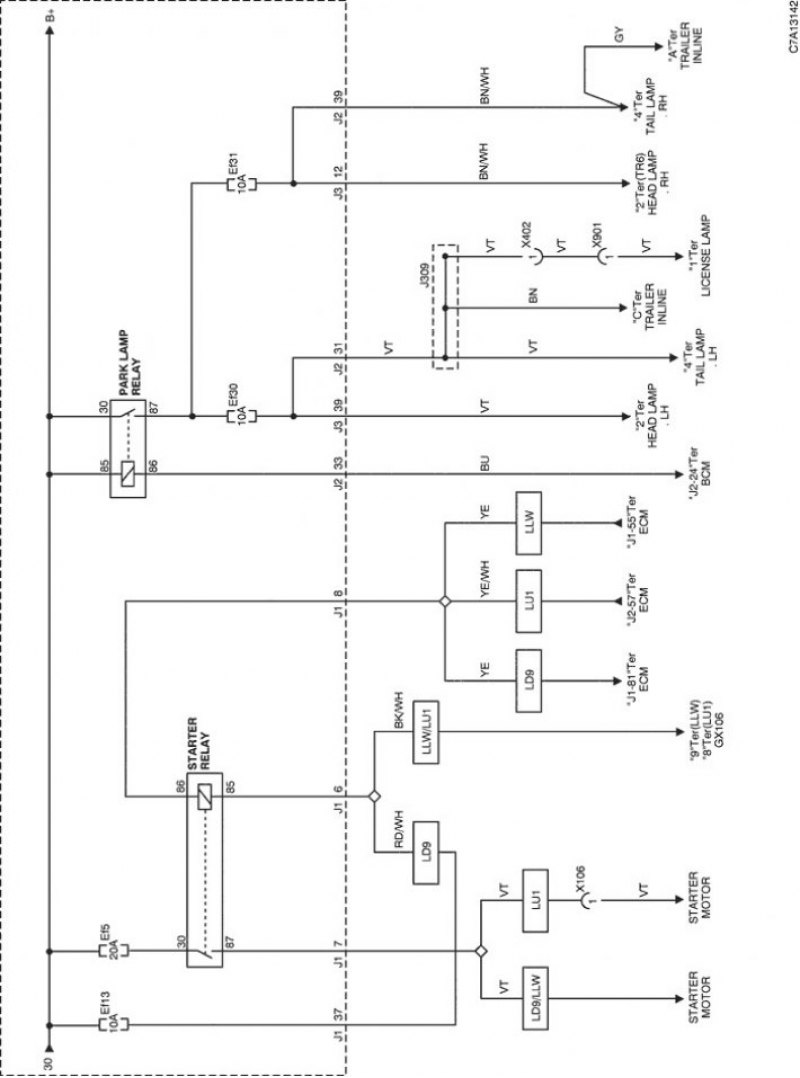

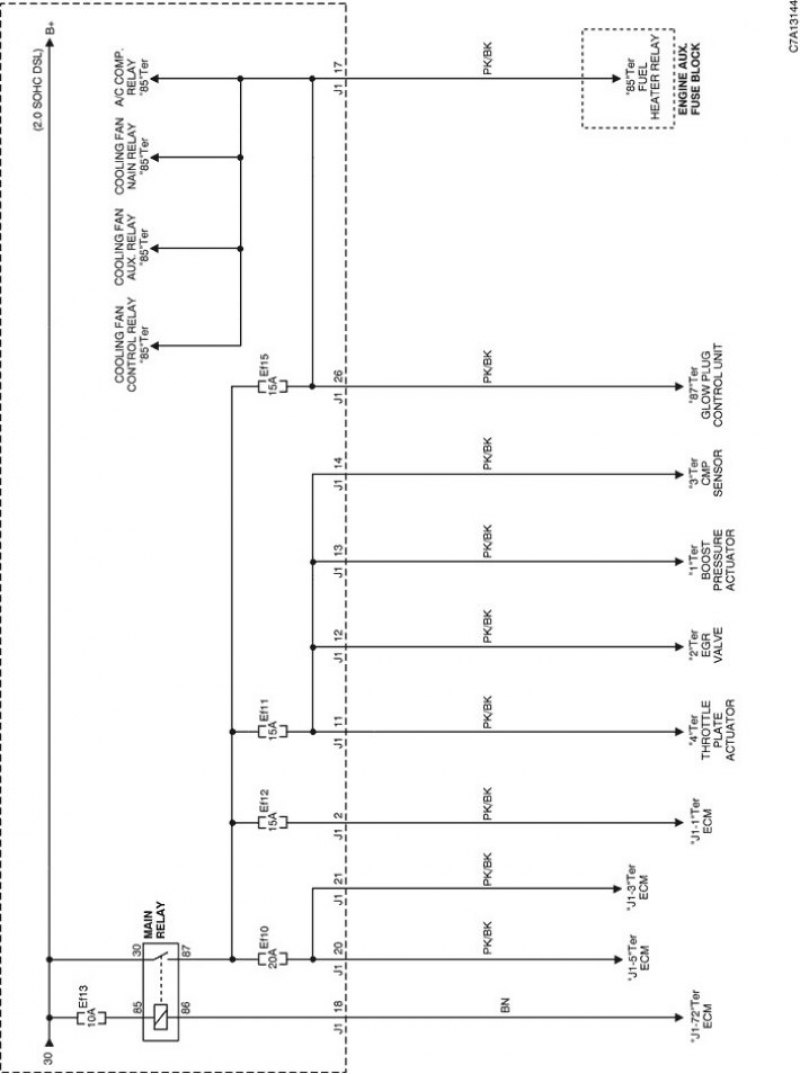

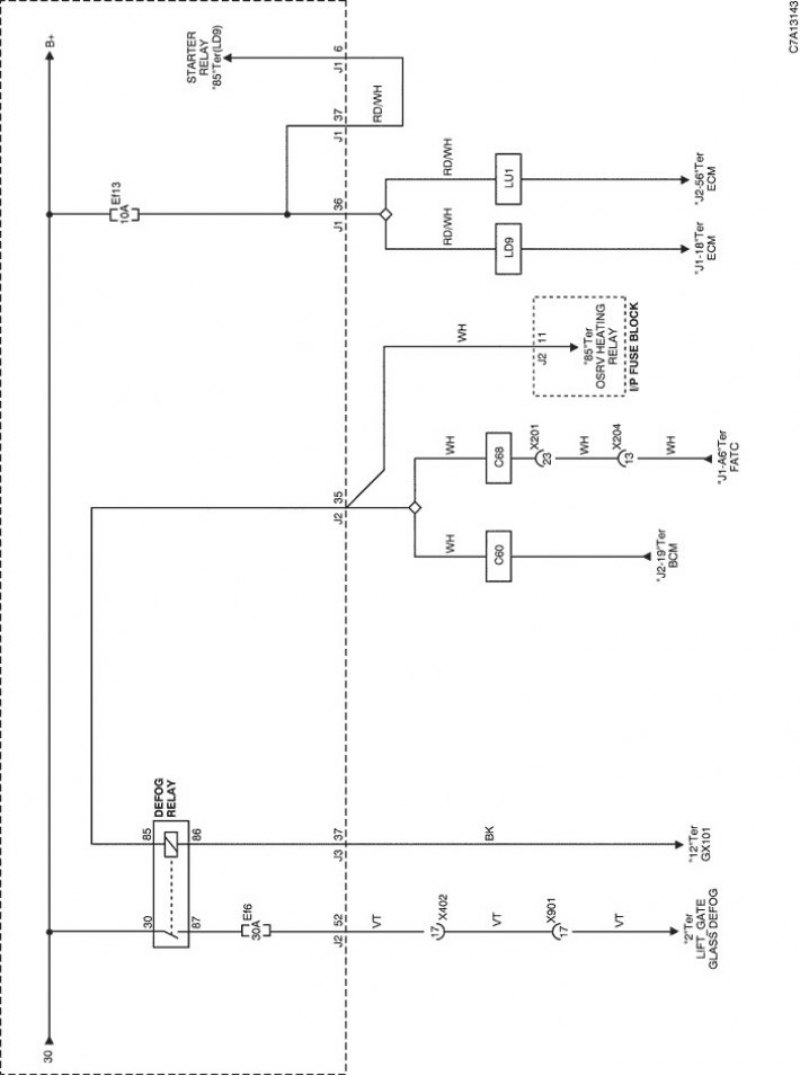

2. ЦЕПЬ БЛОКА ПРЕДОХРАНИТЕЛЕЙ В МОТОРНОМ ОТСЕКЕ

[Информация скопирована с сайта: autoinstruction.ru]

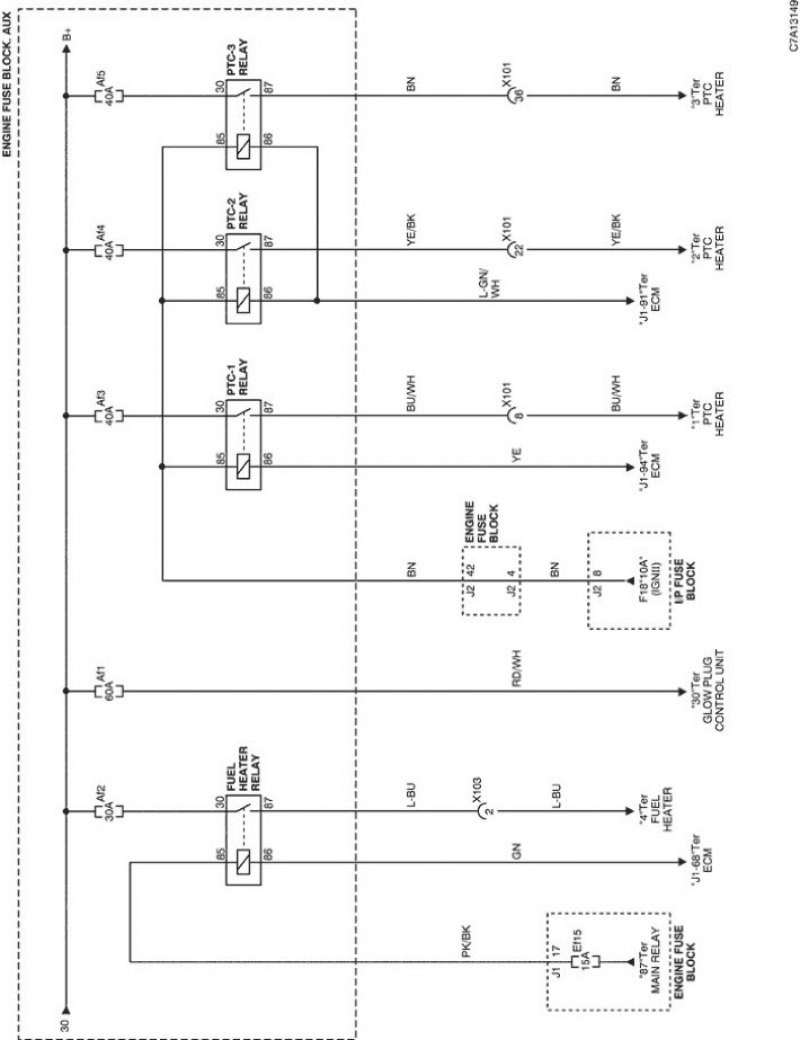

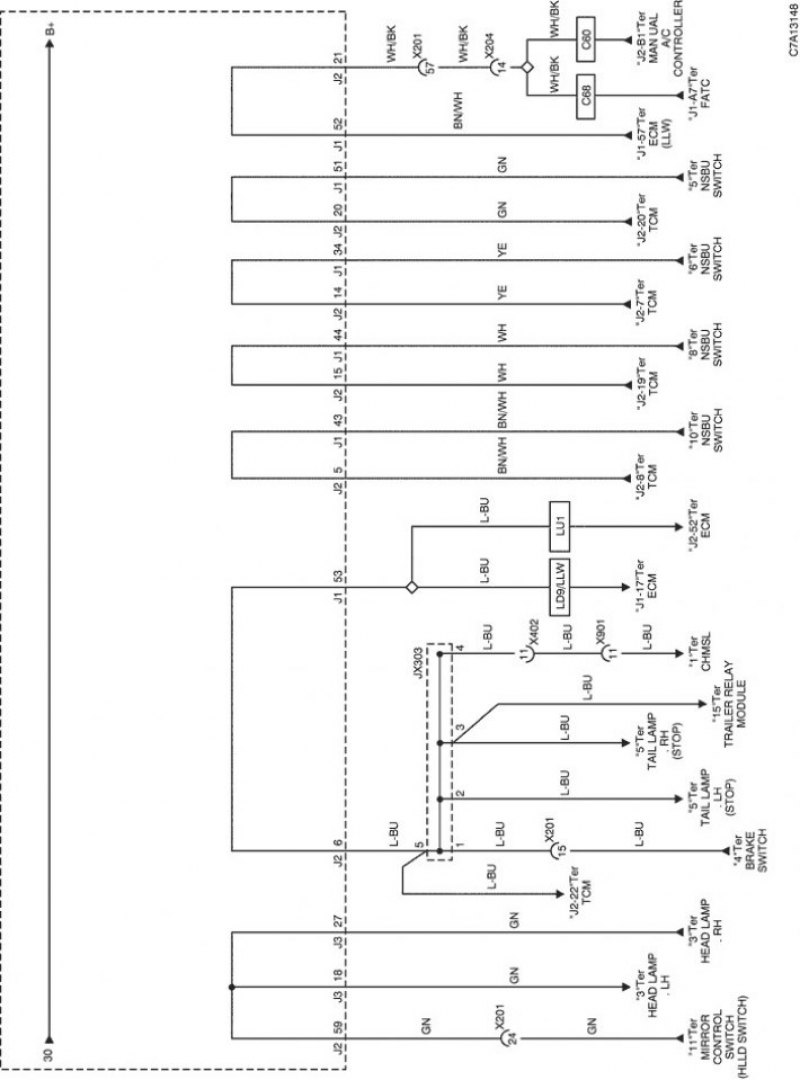

3. ЦЕПЬ ДОП. БЛОКА ПРЕДОХРАНИТЕЛЕЙ В МОТОРНОМ ОТСЕКЕ

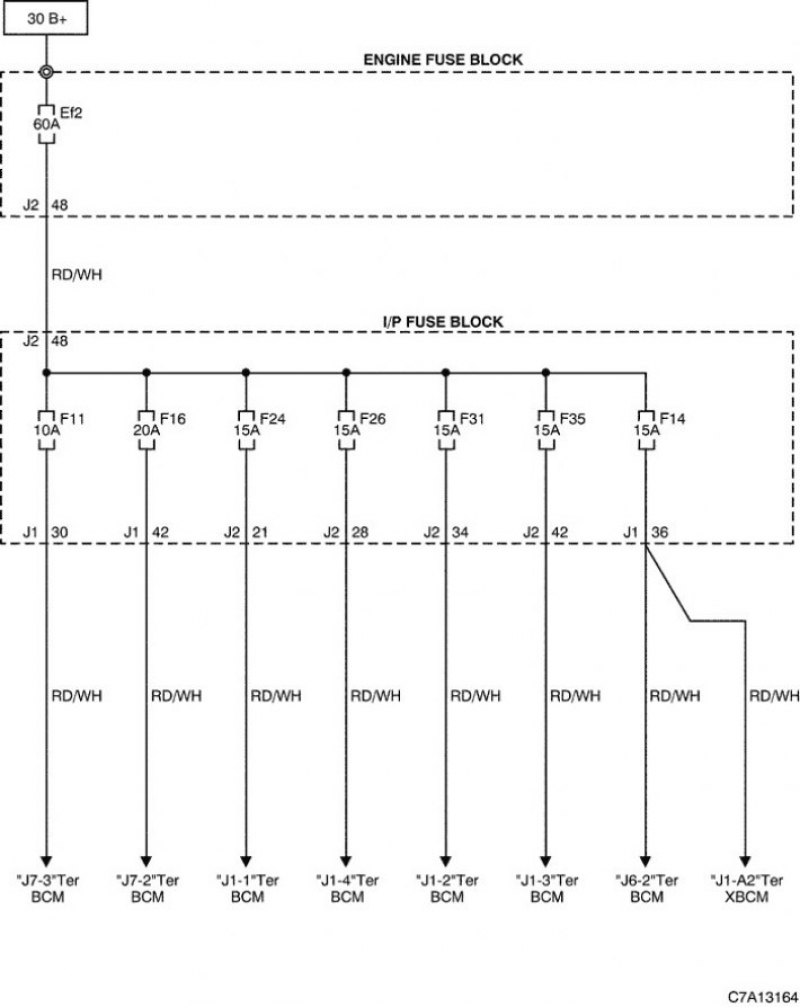

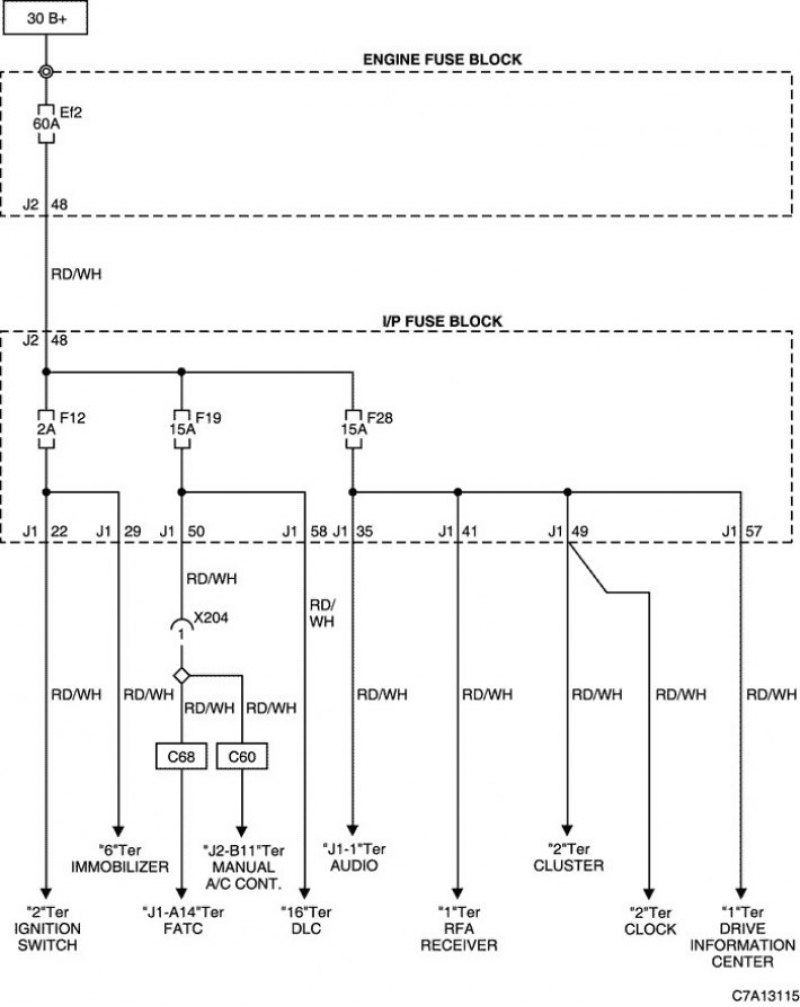

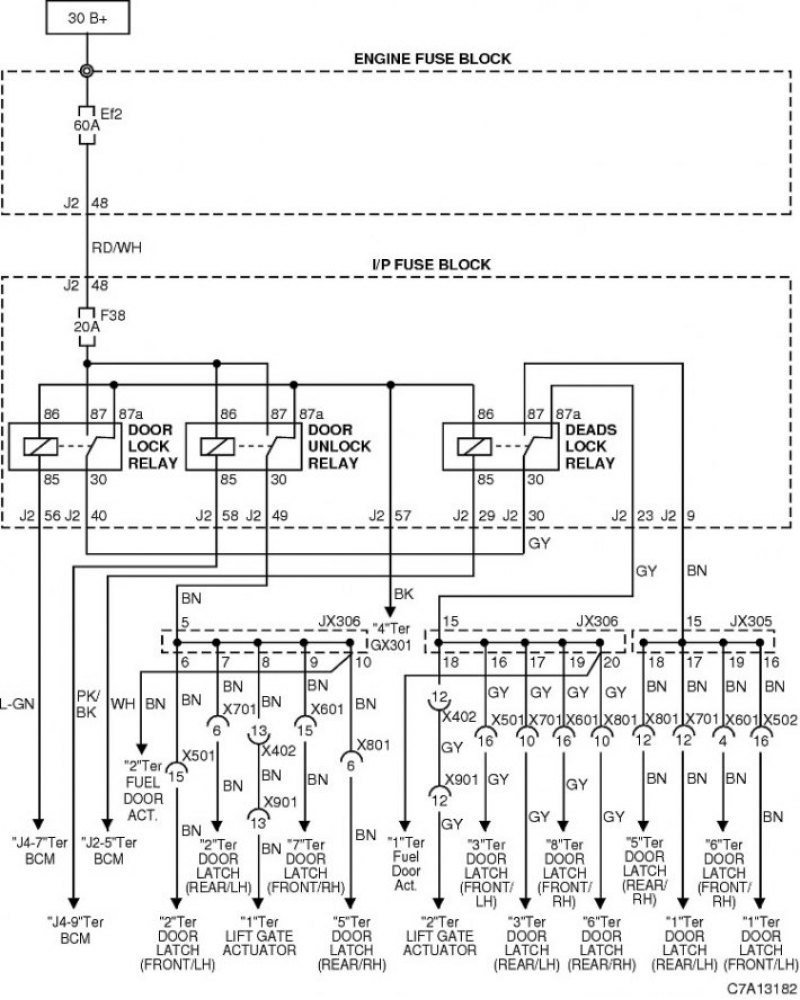

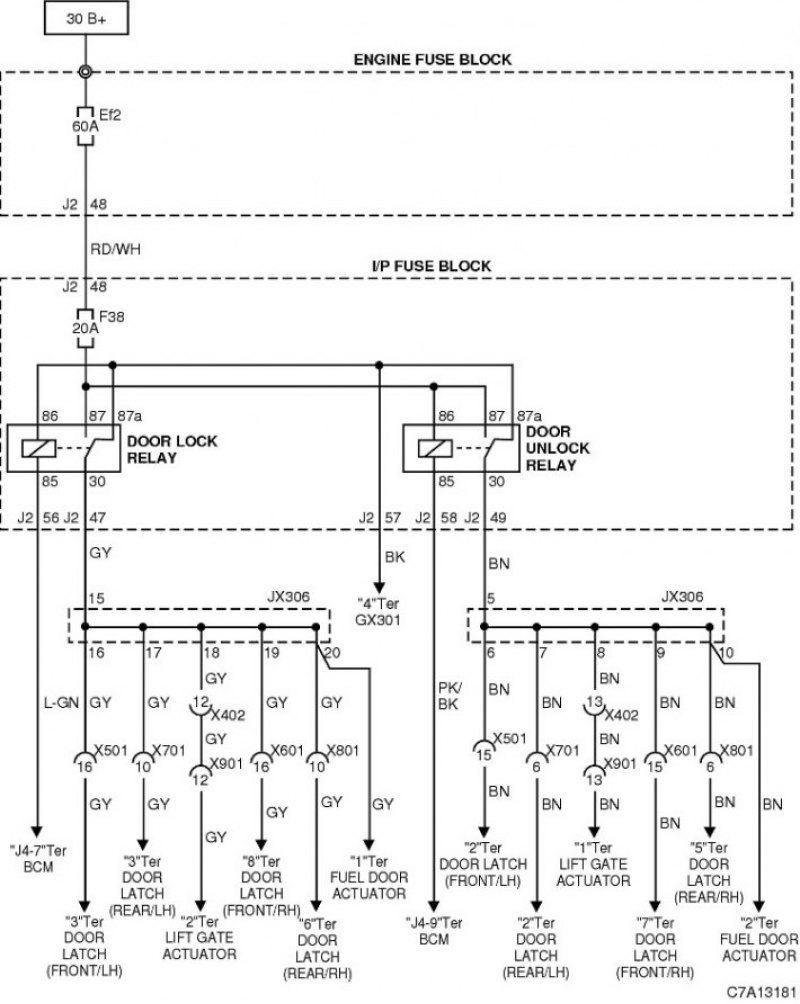

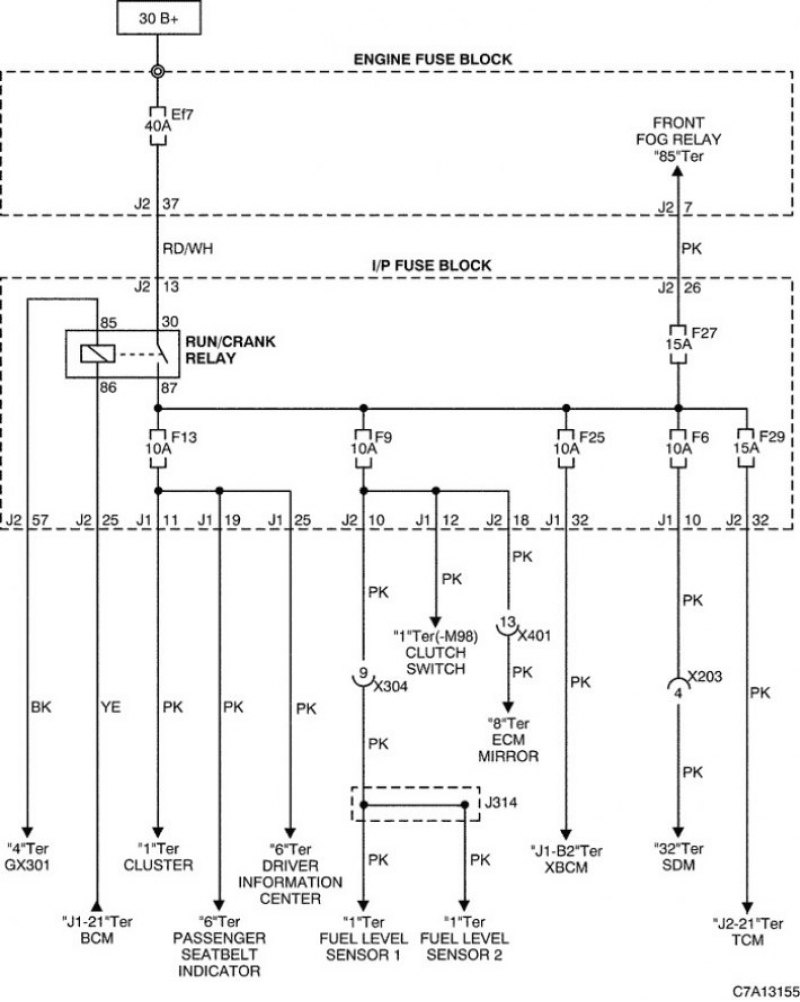

4. ЦЕПЬ БЛОКА ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ

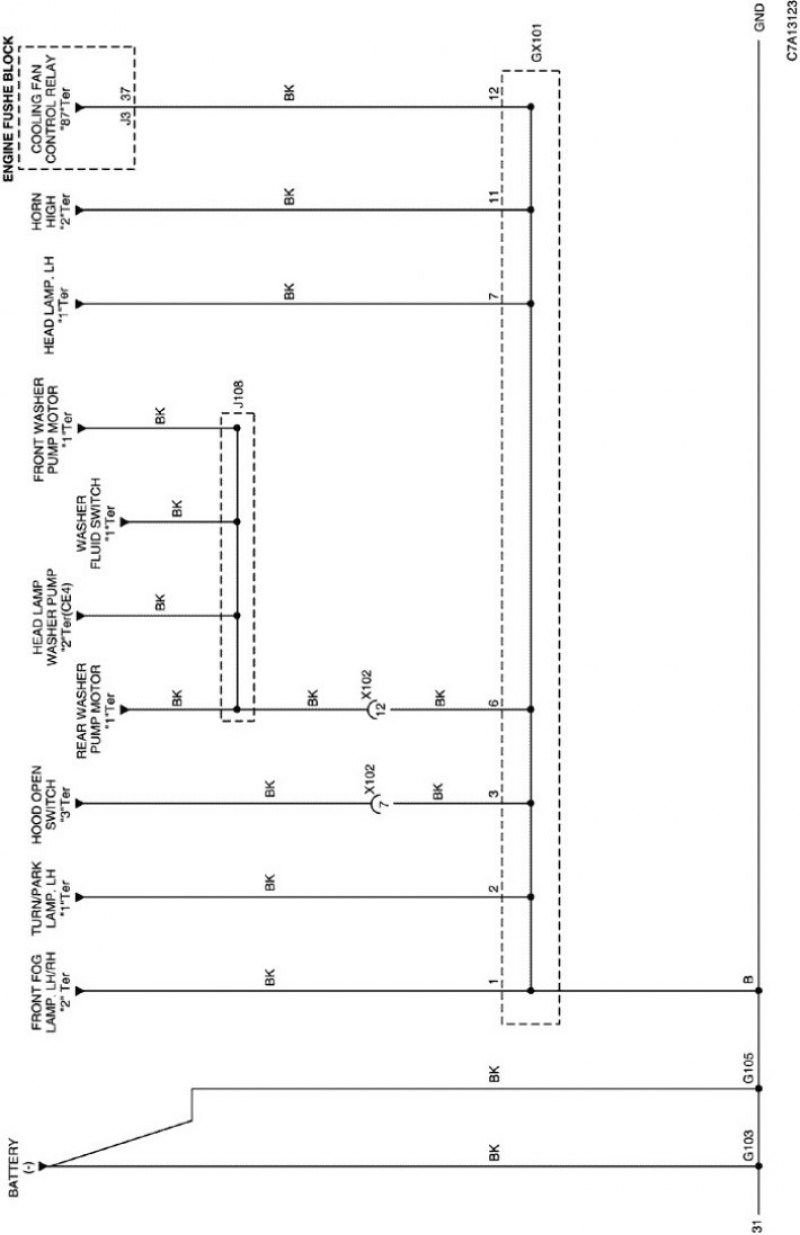

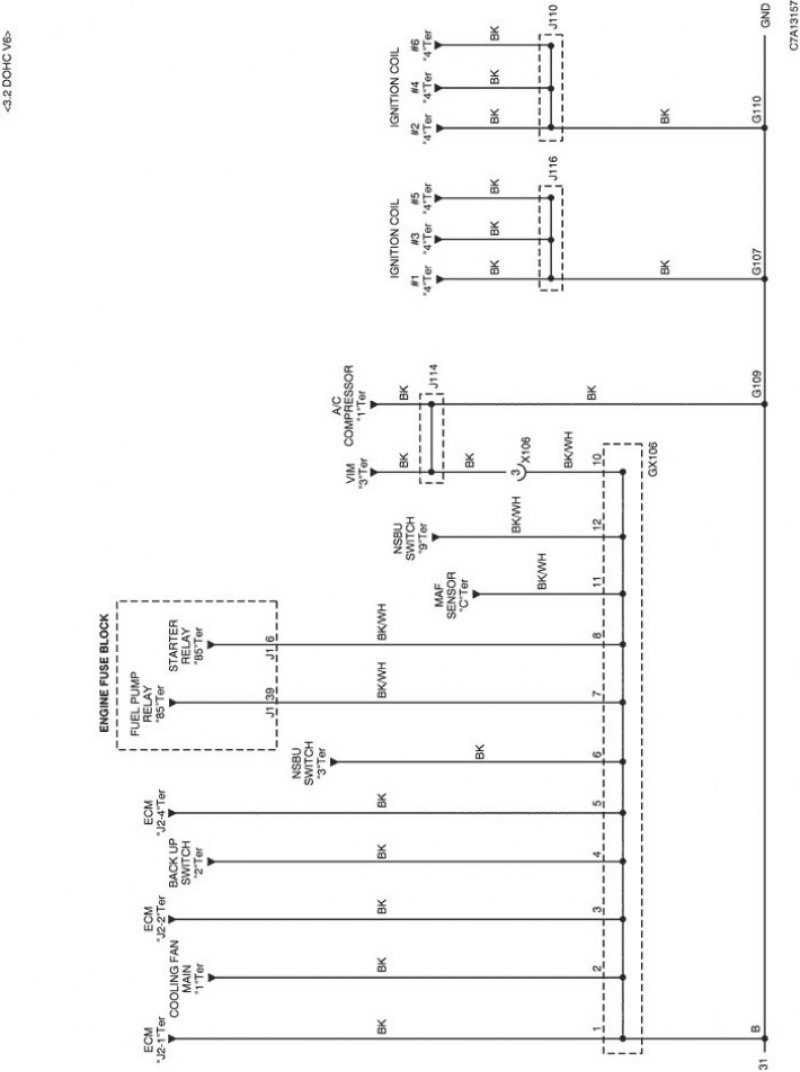

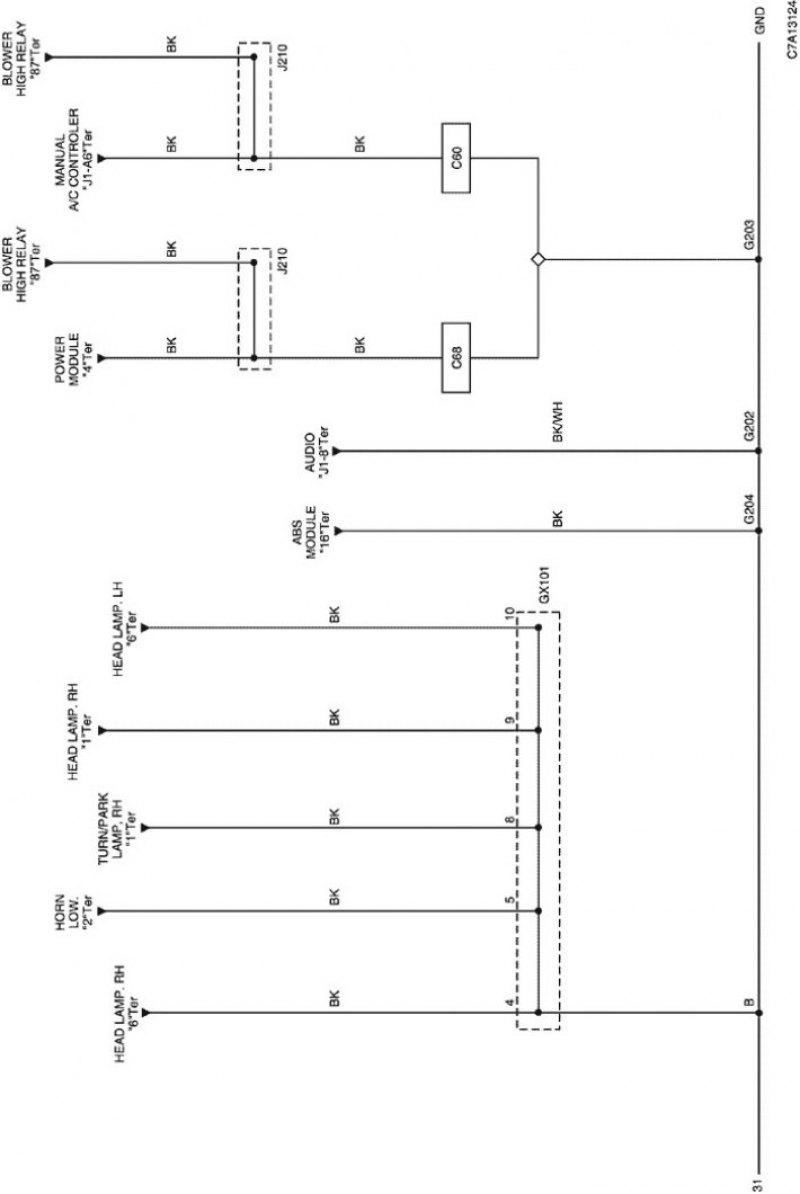

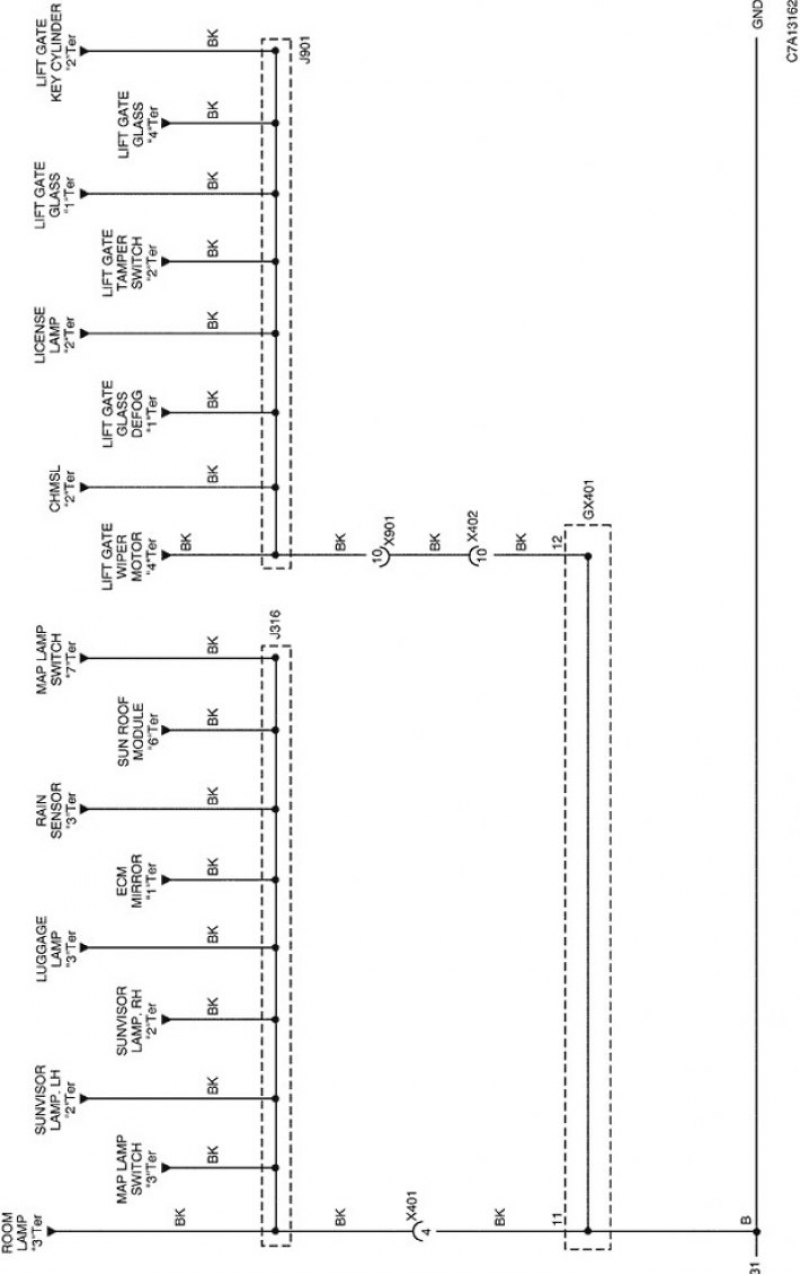

5. СОЕДИНЕНИЕ С МАССОЙ И КОЛОДКА МАССЫ
