Порядок снятия шлангов и трубок насоса рулевого управления с гидроусилителем
1. Откачайте жидкость из бачка рулевого управления с гидроусилителем.

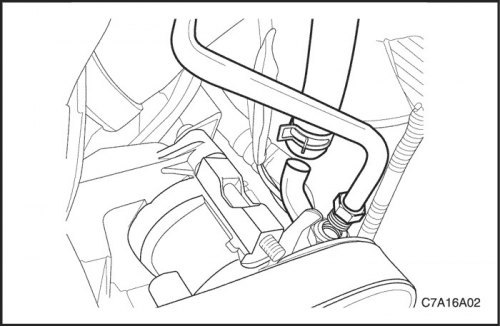

2. Отсоедините трубку высокого давления и шланг подающей линии от впускного и выпускного штуцеров насоса рулевого управления с гидроусилителем.

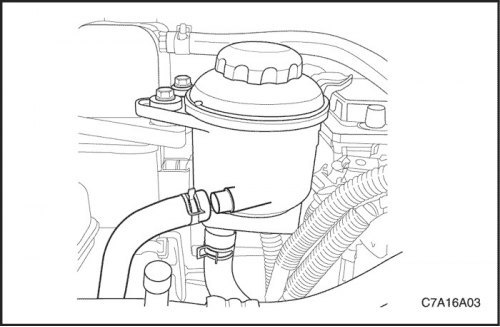

3. Снять винты бачка для жидкости.
4. Отсоедините возвратную трубку от бачка для жидкости.

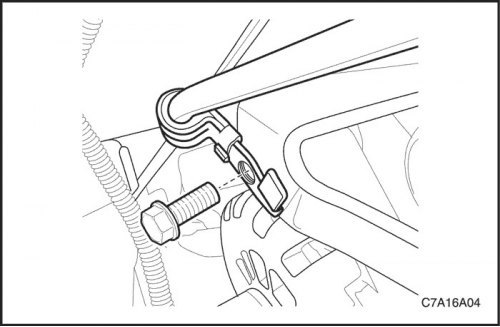

5. Открутите крепежный болт скобы трубки высокого давления от генератора.
6. Приподнимите автомобиль и установите его на предусмотренные для этого опоры.
7. Снять переднюю выхлопную трубу. См. Раздел 1G2 "Выхлопная система двигателя" - FAM II 2.4D.
8. Снять узел заднего крепления коробки передач с главной передачей в сборе. См. Раздел 1C1 "Механическая часть двигателя" - FAM II 2.4D.
9. Для привода на все колеса снять раздаточную коробку См. Раздел 5D "Раздаточная коробка» .
10. Отсоедините трубку высокого давления от впускного штуцера рулевого механизма с гидроусилителем.
11. Отсоедините трубку возвратной линии от выпускного штуцера рулевого механизма с гидроусилителем.
12. Снимите с автомобиля возвратную трубку и трубку высокого давления.
Порядок установки
1. Проложите трубку высокого давления от насоса рулевого управления к рулевому механизму с гидроусилителем.
2. Проложите возвратную трубку от бачка для жидкости к рулевому механизму с гидроусилителем.
3. Приподнимите автомобиль и установите его на предусмотренные для этого опоры.

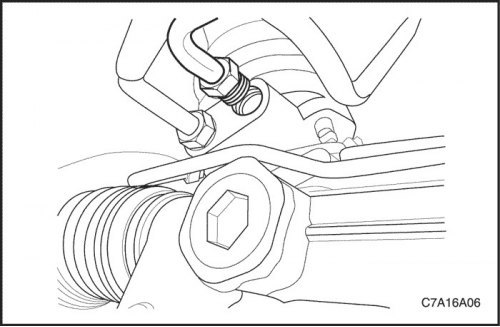

4. Присоедините возвратную трубку к выпускному штуцеру рулевого механизма с гидроусилителем.
Затянуть: Затяните фитинг возвратной трубки с моментом 28 Н·м (21 фунт-фут).

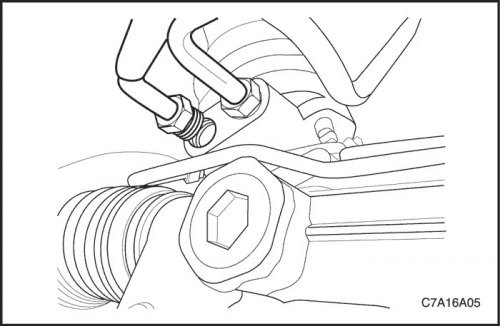

5. Присоедините трубку высокого давления ко впускному штуцеру рулевого механизма с гидроусилителем.
Затянуть: Затяните фитинг трубки высокого давления с моментом 28 Н·м (21 фунт-фут).

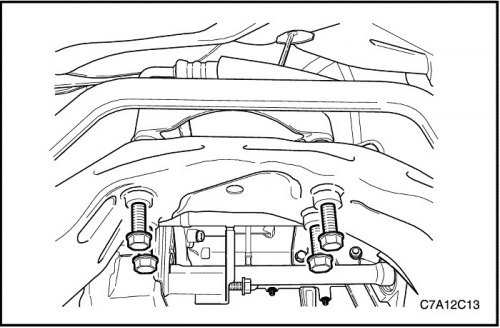

6. Для привода на все колеса установить раздаточную коробку. См. Раздел 5D "Раздаточная коробка» .
7. Установить узел заднего крепления коробки передач с главной передачей в сборе. См. Раздел 1C1 "Механическая часть двигателя" - FAM II 2.4D.
8. Установить переднюю выхлопную трубу. См. Раздел 1G2 "Выхлопная система двигателя" - FAM II 2.4D.
9. Закрутите крепежный болт скобы трубки высокого давления на генераторе.
Затянуть: Затяните крепежный болт скобы трубки высокого давления с моментом 10 Н·м (7 фунт-футов).
10. Присоедините возвратную трубку к бачку для жидкости.
11. Установите бачок для жидкости с помощью болтов.
Затянуть: Затянуть болты бачка для жидкости моментом 9 Н·м (80 lb-in).
12. Присоедините трубку высокого давления и шланг подающей линии ко впускному и выпускному штуцерам насоса рулевого управления с гидроусилителем.
Затянуть: Затяните фитинг трубки высокого давления с моментом 28 Н·м (21 фунт-фут).
Примечание: Для дозаправки или полной замены жидкости всегда используйте только жидкость для рулевого управления с гидроусилителем DEXRON®-IID. Применение непригодной жидкости приводит к повреждениям шлангов и уплотнений и, в результате, к возникновению утечки.
13. Заправьте бачок жидкостью для рулевого управления с гидроусилителем.
14. Убедитесь в отсутствии утечки. При обнаружении утечки устраните ее причину и прокачайте систему. См. «Прокачка системы рулевого управления с гидроусилителем» в этом разделе.
Порядок снятия подающего шланга рулевого управления с гидроусилителем
1. Откачайте жидкость из бачка рулевого управления с гидроусилителем.
2. Снять винты бачка для жидкости.
3. Отсоедините подающий шланг от нижнего штуцера бачка для жидкости.
4. Отсоедините подающий шланг от впускного штуцера насоса рулевого управления. Воспользуйтесь ветошью, чтобы не допустить разлития жидкости.
5. Открутите крепежные болты скобы трубки подающей линии.
6. Снимите с автомобиля подающий шланг жидкости рулевого управления с гидроусилителем.
Порядок установки
1. Установите подающий шланг рулевого управления с гидроусилителем.

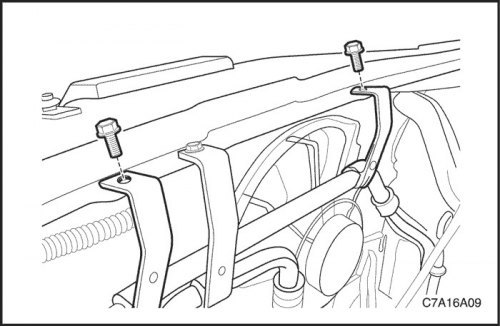

2. Установите крепежные болты скобы трубки подающей линии.
Затянуть: Затяните крепежные болты скобы трубки подающей линии с моментом 10 Н·м (7 фунт-футов).

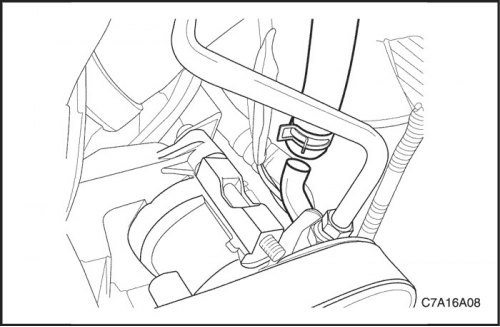

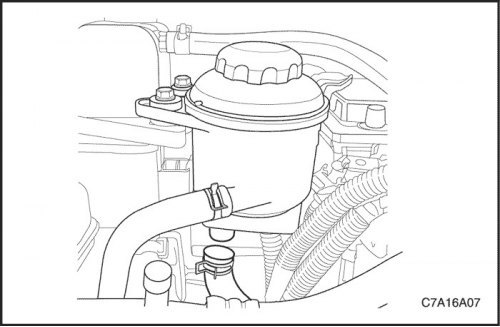

3. Присоедините подающий шланг к нижнему штуцеру бачка для жидкости.
4. Присоедините подающий шланг к нижнему штуцеру бачка для жидкости.
Примечание: Для дозаправки или полной замены жидкости всегда используйте только жидкость для рулевого управления с гидроусилителем DEXRON®-IID. Применение непригодной жидкости приводит к повреждениям шлангов и уплотнений и, в результате, к возникновению утечки.
5. Установите бачок для жидкости с помощью болтов.
Затянуть: Затянуть болты бачка для жидкости моментом 9 Н·м (80 lb-in).
6. Заправьте бачок жидкостью для рулевого управления с гидроусилителем.
7. Убедитесь в отсутствии утечки. При обнаружении утечки устраните ее причину и прокачайте систему. См. «Прокачка системы рулевого управления с гидроусилителем» в этом разделе.
