Схема датчиков кондиционера и обогрева стекол

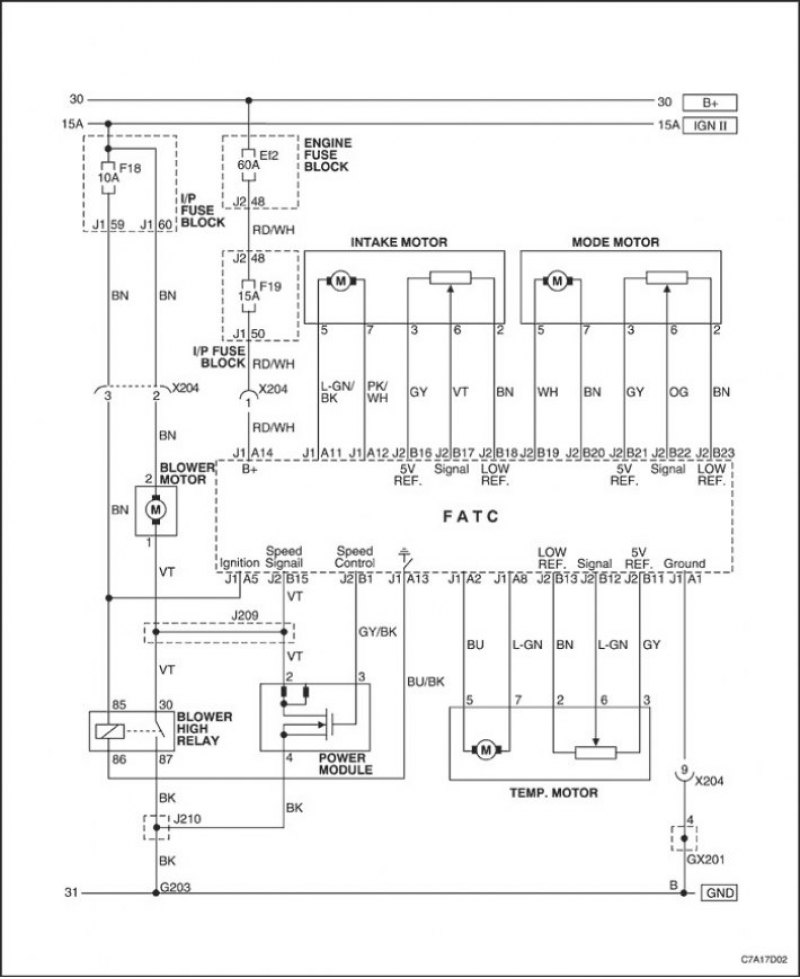

Схема органов управления вентилятором кондиционера и электромотором
Схема управления компрессором кондиционера

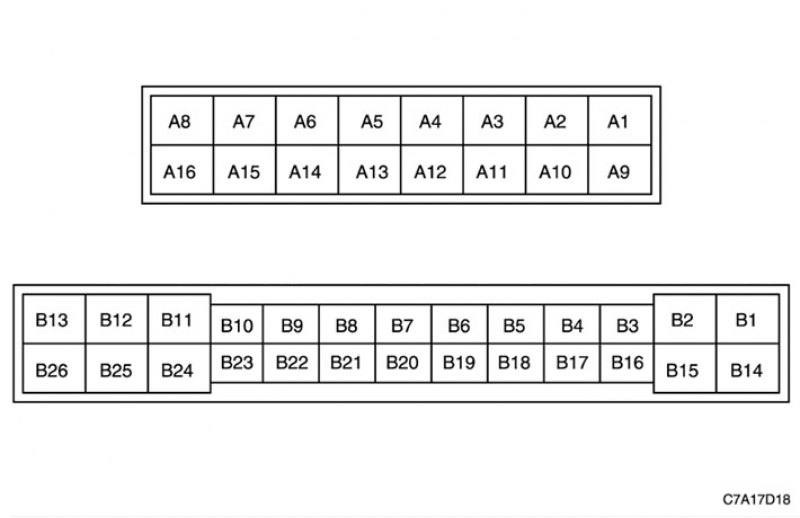

Присоединительный разъем
| A1 | Масса электропитания | B6 | Сигнал датчика температуры воздуховода | ||
| A2 | Управляющий электропривод температуры | B7 | Сигнал датчика температуры сердцевины испарителя | ||
| A3 | - | B8 | Сигнал датчика солнечного облучения | ||
| A4 | Освещение регулятора (BCM) | B9 | Сигнал датчика APS | ||
| A5 | IGN II (15 А) | B10 | - | ||
| A6 | Реле обогрева стекла | B11 | Электропривод температуры, 5 В опорн. | ||
| A7 | Связь с контроллером ЭСУД | B12 | Сигнал электропривода температуры | ||
| A8 | Управляющий электропривод температуры | B13 | Масса электропривода температуры | ||
| A9 | - | B14 | - | ||
| A10 | - | B15 | Силовой модуль (сигнал скорости) | ||
| A11 | Управляющий электропривод впуска | B16 | Впускной электропривод, 5 В опорн. | ||
| A12 | Управляющий электропривод впуска | B17 | Сигнал впускного электропривода | ||
| A13 | Управление массой реле высоких оборотов вентилятора | B18 | Масса впускного электропривода | ||
| A14 | Предохранитель "F19" (BAT) | B19 | Управляющий электропривод режима | ||
| A15 | - | B20 | Управляющий электропривод режима | ||
| A16 | Масса температуры в воздуховоде/температуры сердцевины испарителя | B21 | Электропривод режима, 5 В опорн. | ||
| B1 | Силовой модуль (управление скоростью) | B22 | Сигнал электропривода режима | ||
| B2 | - | B23 | Масса электропривода режима | ||
| B3 | Однопроводная CAN | B24 | - | ||
| B4 | - | B25 | - | ||
| B5 | - | B26 | - | ||
