Примечание. Сальники внутренних ШРУСов можно заменить, не снимая коробку передач с автомобиля.
1. Отсоедините приводы передних колес от коробки передач (см. «Снятие и установка приводов передних колес»).
Внимание! Не отсоединяйте одновременно оба привода, так как в этом случае в дифференциале могут сместиться шестерни полуосей и установить приводы без разборки коробки передач будет невозможно. При необходимости отсоединения обоих приводов после отсоединения одного из них вставьте на его место технологическую заглушку или старый корпус внутреннего шарнира. После этого отсоедините второй привод.

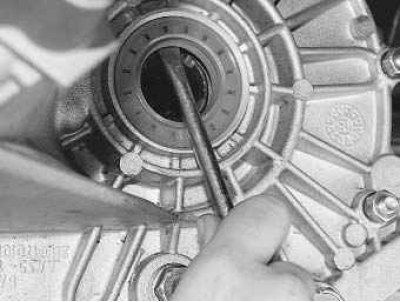

2. Извлеките с помощью отвертки сальник внутреннего шарнира из картера коробки.

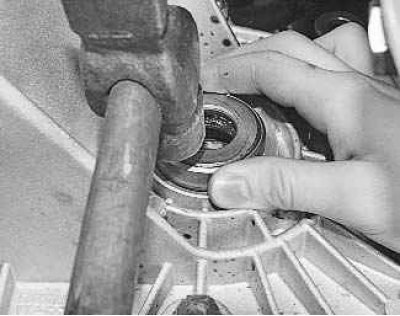

3. Запрессуйте новый сальник с помощью подходящей оправки до упора рабочей кромкой внутрь коробки.

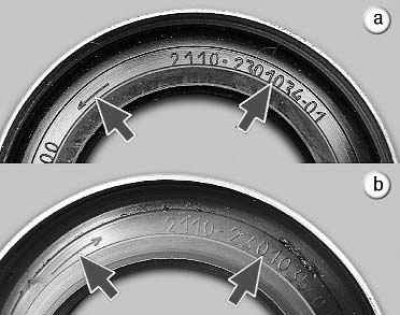

Маслосгонные насечки у сальников правого и левого внутренних шарниров направлены в разные стороны.
Для идентификации на сальники нанесены стрелки и номера деталей: на правом сальнике a (номер дет. 2110–2301034–01) стрелка направлена против часовой стрелки, на левом сальнике b (номер дет. 2110–2301035–01) – по часовой стрелке. Стрелки показывают направление вращения колес при движении автомобиля вперед.
4. Установите все снятые детали и узлы в порядке, обратном снятию.
Причиной замасливания дисков сцепления может быть течь сальника первичного вала коробки передач либо заднего сальника коленчатого вала.
У моторного и трансмиссионного масел разный запах. Поэтому, имея определенный навык, можно по запаху определить, какой из сальников дефектный: сальник первичного вала или задний сальник коленчатого вала.
Примечание. Есть еще один способ определения типа масла. Капните масло в воду, налитую в сосуд тонким слоем. Трансмиссионное масло растечется по всей поверхности воды в виде радужной пленки, а моторное останется в виде капли, похожей на зерно чечевицы.
Для замены сальника первичного вала необходимо снять коробку передач с автомобиля (см. «Снятие и установка коробки передач»).
Вам потребуются: те же инструменты, что и для замены подшипника выключения сцепления (см. «Замена подшипника выключения сцепления»), а также ключ «на 10», отвертка.
1. Снимите подшипник выключения сцепления (см. «Замена подшипника выключения сцепления»).
2. Выверните три болта крепления направляющей втулки. Снимите направляющую втулку.

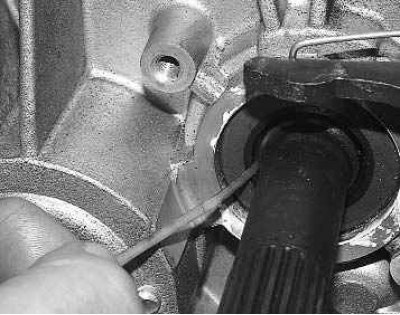

3. С помощью крючка из тонкой проволоки или отвертки выньте сальник. Запрессуйте новый сальник с помощью подходящей оправки. Рабочая кромка сальника должна быть направлена внутрь коробки передач.
4. Установите снятые детали в порядке, обратном снятию.
Сальник штока переключения передач можно заменить непосредственно на автомобиле.
Вам потребуются: ключ «на 10», тонкое зубило, молоток, оправка для запрессовки сальника.

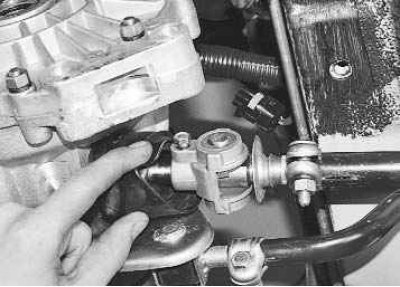

1. Снимите грязезащитный чехол с шарнира и сдвиньте его по штоку переключения передач.

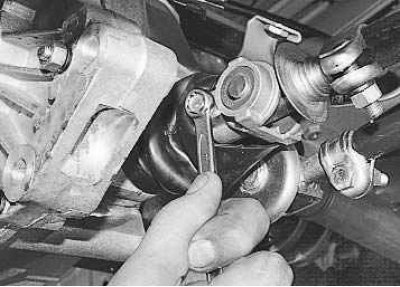

2. Выверните болт крепления шарнира к штоку переключения передач...

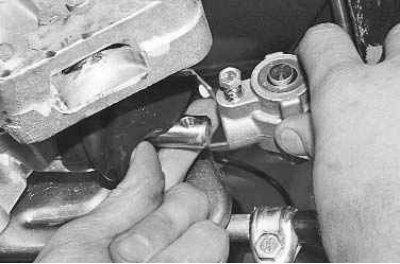

3. …и отсоедините тягу выбора передач вместе с шарниром от штока.
Примечание. Болт крепления шарнира к штоку отличается по длине и цвету от аналогичных болтов, применяемых в коробке передач для крепления вилок и рычага переключения передач. Этот болт кадмирован (покрытие золотистого цвета), остальные болты фосфатированы (покрытие темного цвета). Не заменяйте этот болт другими.
Примечание. Болт с поврежденным конусным хвостовиком или резьбой замените.
Примечание. Болт зафиксирован специальным клеем ТБ-1324. Перед вворачиванием болта очистите его от старого клея, обезжирьте резьбовую часть и нанесите новый клей. При отсутствии специального клея воспользуйтесь имеющимся в продаже анаэробным фиксатором резьбы.
4. Снимите грязезащитный чехол.
Примечание. Надорванный или потрескавшийся грязезащитный чехол замените.
5. Оперев зубило на буртик обоймы сальника штока, аккуратными ударами молотка выпрессуйте обойму из картера коробки передач...
6. ...и снимите ее со штока в сборе с сальником.

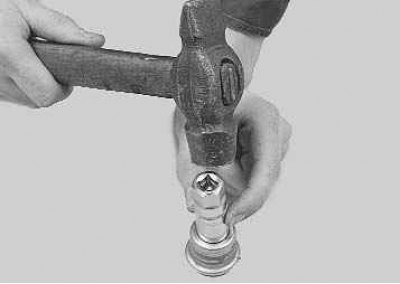

7. С помощью подходящей оправки (можно использовать головку из набора инструментов) выпрессуйте...
8. ...и извлеките сальник из обоймы.

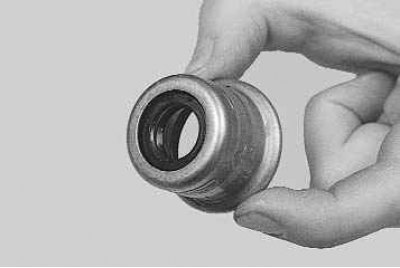

9. Запрессуйте новый сальник в обойму до упора рабочей кромкой внутрь коробки передач.
10. Смажьте рабочую кромку сальника трансмиссионным маслом и легкими ударами молотка запрессуйте обойму вместе с сальником в картер коробки передач до упора.
11. Установите все снятые детали и узлы в порядке, обратном снятию.
