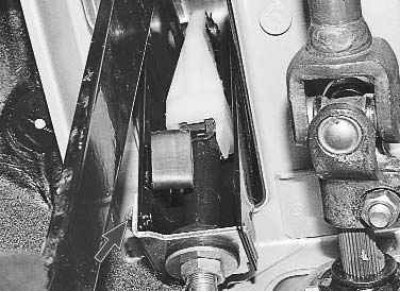

1. В салоне под панелью приборов ключом «на 8» отверните гайку крепления упора оболочки троса к кронштейну педалей и снимите упор с кронштейна.

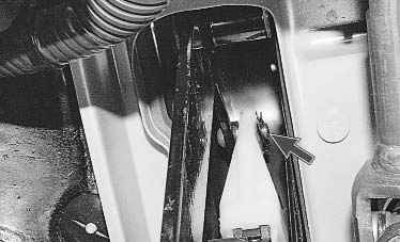

2. Поддев отверткой, снимите с пальца педали сцепления стопорную скобу и корпус механизма компенсации износа накладок ведомого диска.
3. Снимите с пальца педали пластмассовую втулку и осмотрите ее. Сильно изношенную или поврежденную втулку замените, смазав ее перед установкой смазкой Литол-24 или ЛСЦ-15.

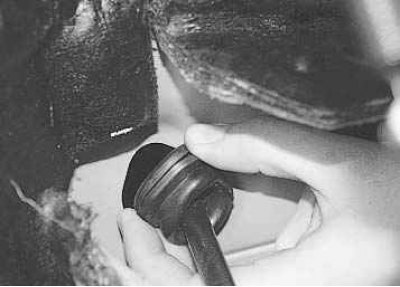

4. В моторном отсеке извлеките из отверстия в щите передка уплотнитель оболочки троса привода выключения сцепления.

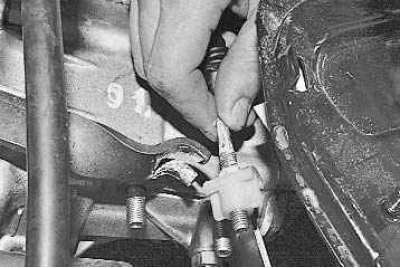

5. Потянув наконечник троса вперед по направлению движения автомобиля, выведите наконечник из паза вилки выключения сцепления.
(Оригинал выложен на портале: AutoInstruction)

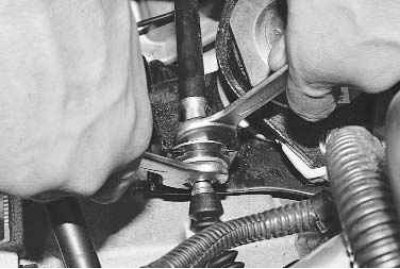

6. Ключом «на 17» отверните гайку крепления наконечника к кронштейну на коробке передач, удерживая вторым ключом наконечник от проворачивания…

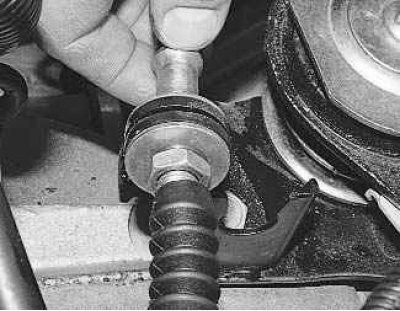

7. ...выньте наконечник из кронштейна и снимите трос с автомобиля, вытягивая его из отверстия в щите передка.
8. Для установки нового троса привода выключения сцепления сначала, пропустив его в отверстие щита передка, закрепите на пальце педали сцепления корпус механизма компенсации износа.
Примечание. Перед установкой механизма компенсации на палец педали нанесите на втулку пальца смазку ЛСЦ-15 или Литол-24.
9. Закрепите упор оболочки троса на кронштейне педалей.
10. Установите в отверстие щита передка уплотнитель оболочки троса.
11. Установите наконечник оболочки троса в кронштейн коробки передач и затяните гайку его крепления.
12. Навинтите на нижний наконечник троса поводок, обеспечив выступание наконечника относительно торца поводка на 0–1 мм.

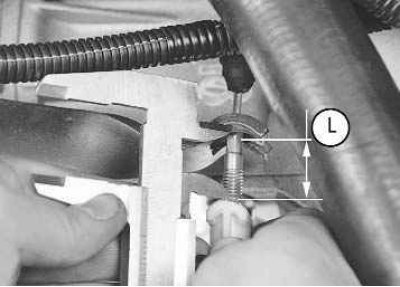

13. Установите трос привода выключения сцепления в исходное положение, для чего переместите нижний наконечник троса до упора вперед по направлению движения автомобиля. Удерживая наконечник в вытянутом положении, измерьте размер L между вилкой и поводком, он должен составлять 27 мм. Если размер не соответствует указанному значению, установите его вращением поводка в нужную сторону.

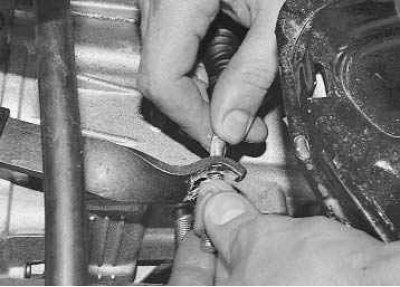

14. Введите наконечник троса в паз вилки выключения сцепления и отпустите — под действием пружины поводок наконечника должен установиться на вилку без зазора.
Примечание. Перед установкой поводка наконечника на вилку нанесите на его поверхность, контактирующую с вилкой, смазку ЛСЦ-15 или Литол-24.
15. Нажмите на педаль сцепления три раза до упора и повторно измерьте расстояние L (см. п. 13). В случае необходимости повторите регулировку.
