Генератор мод. 5102.3771 имеет ряд преимуществ перед ранними аналогами отечественного производства. Наиболее существенное отличие — повышенная токоотдача генератора на малых оборотах двигателя (увеличение составляет 4–6 А при снижении оборотов ротора генератора на 300 мин-1), что особенно необходимо при эксплуатации автомобиля зимой, а также позволит в дальнейшем использовать в конструкции автомобиля автоматическую коробку передач.
Техническая характеристика генератора 5102.3771
- Максимальная сила тока отдачи при 14 В, А — 80
- Регулируемое напряжение, В — 13,8–14,4
- Передаточное отношение двигатель — генератор — 1:2,4
- Удельная мощность, Вт/кг — 205
- Масса, кг — 5,4

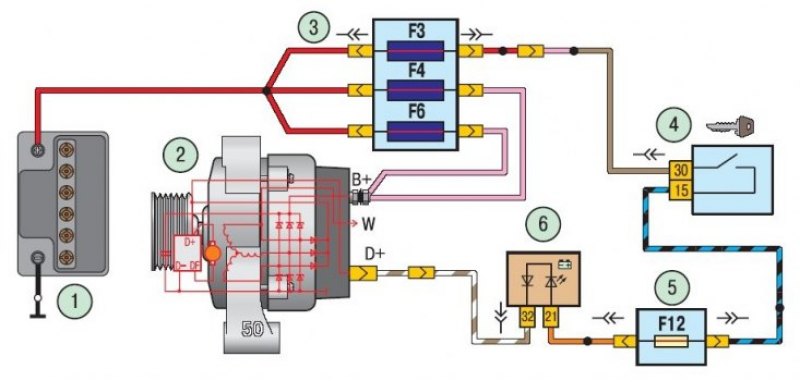

Рис. 10.1. Схема соединений генератора: 1 – аккумуляторная батарея; 2 – генератор; 3 – основной блок предохранителей; 4 – выключатель (замок) зажигания; 5 – монтажный блок; 6 – сигнальная лампа разряда аккумуляторной батареи
Схема соединений генератора показана на рис. 10.1. Напряжение для возбуждения генератора при включении зажигания подводится к выводу «D+» регулятора через сигнальную лампу 6 разряда аккумуляторной батареи, расположенную в комбинации приборов.
После пуска двигателя обмотка возбуждения питается от трех дополнительных диодов, установленных на выпрямительном блоке генератора.
Вывод «W» генератора на автомобилях Lada Priora не используется.
Материал опубликован ранее на autoinstruction.ru
Работу генератора отслеживают с помощью сигнальной лампы разряда аккумуляторной батареи, расположенной в комбинации приборов. При включении зажигания лампа должна гореть, после пуска двигателя — гаснуть, если генератор исправен. Яркое горение лампы или ее горение вполнакала свидетельствует о неисправностях.

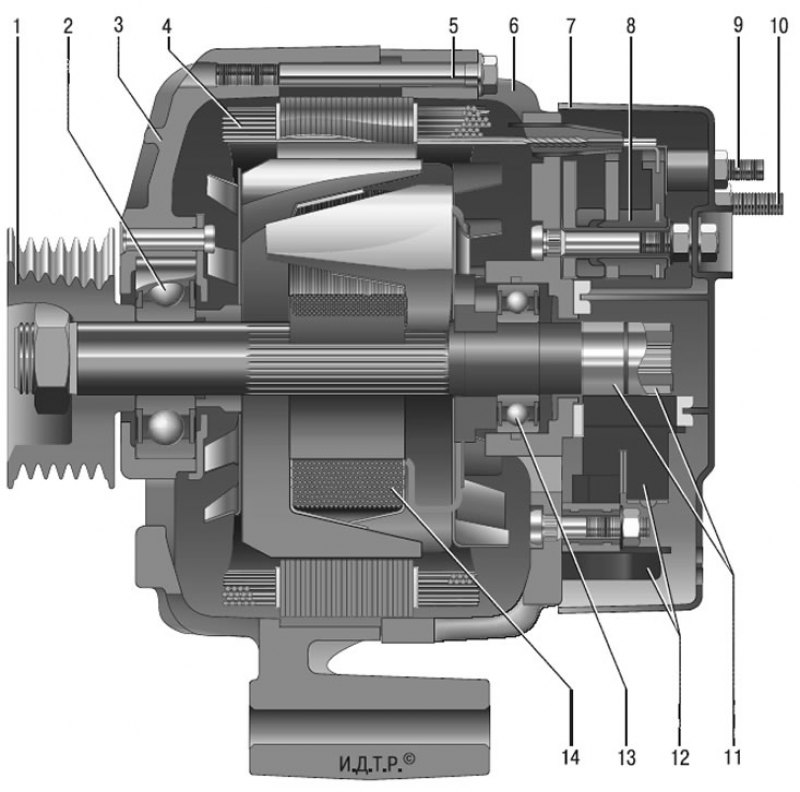

Рис. 10.2. Генератор 5102.3771: 1 – шкив; 2 – передний подшипник; 3 – передняя крышка; 4 – статор; 5 – стяжной болт; 6 – задняя крышка; 7 – кожух; 8 – выпрямительный блок; 9 – вывод «D+» генератора; 10 – вывод «B+» генератора; 11 – контактные кольца ротора; 12 – регулятор напряжения со щеткодержателем; 13 – задний подшипник вала ротора; 14 – ротор
Статор 4 (рис. 10.2) и крышки 3 и 6 стянуты четырьмя винтами. Вал ротора 14 вращается в подшипниках 2 и 13, которые установлены в крышках. Питание к обмотке ротора (обмотке возбуждения) подводится через щетки и контактные кольца 11.
Трехфазный переменный ток, индуцируемый в обмотке статора, преобразуется в постоянный выпрямительным блоком 8, прикрепленным к крышке 6. Электронный регулятор 12 напряжения объединен в один блок со щеткодержателем и также крепится к крышке 6.
