В случае, если система выпуска цельная, то на трубопроводе системы выпуска отработавших газов, отметить маркером середину В между метками А и Б зон резки, как показано на рисунке 12-6 (линейка).
Разрезать трубопровод системы выпуска отработавших газов с помощью трубореза между каталитическим нейтрализатором и дополнительным глушителем в соответствии с разметкой посередине между двумя метками 1, рисунок 12-9 (труборез цепной типа 60 11 00 01 ф. "Stahlwille" или приспособление Mot. 1199-01).

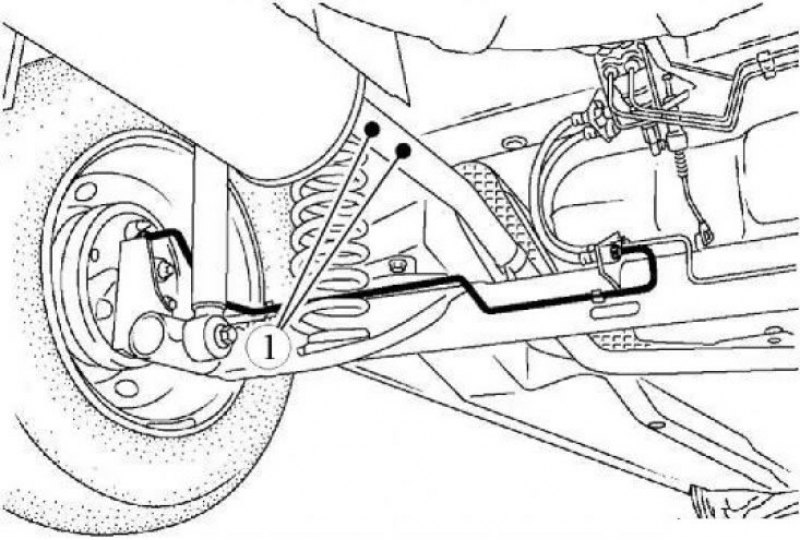

Рисунок 12-9 - Резка трубопровода системы выпуска отработавших газов между каталитическим нейтрализатором и дополнительным глушителем: 1 - метки зоны резки
Разрезать трубопровод системы выпуска отработавших газов с помощью трубореза между дополнительным и основным глушителями в соответствии с разметкой посередине между двумя метками 1, рисунок 12-10 (труборез цепной типа 60 11 00 01 ф. "Stahlwille" или приспособление Mot. 1199-01).
Рисунок 12-10 - Резка трубопровода системы выпуска отработавших газов между основным и дополнительным глушителями: 1 - метки зоны резки
Закрепить основной глушитель технологическим крючком к кузову автомобиля (крючок технологический).
Отсоединить кронштейн дополнительного глушителя от подушки подвески (в случае необходимости подушку подвески разрезать), снять дополнительный глушитель и муфты (при наличии). Муфты подлежат замене (отвертка плоская, нож технологический). Операцию выполнять с помощником.
Удалить заусенцы на частях выпускного трубопровода, которые будут повторно использоваться на автомобиле (напильник плоский).
