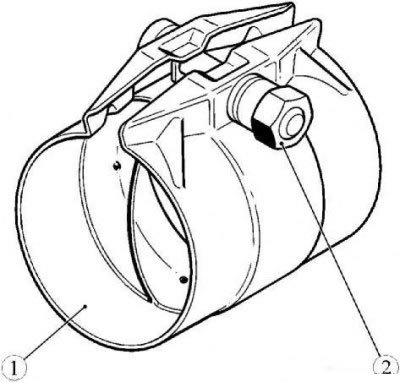

Рисунок 12-5 - Соединительная муфта трубопровода системы выпуска отработавших газов: 1 - соединительная муфта; 2 - гайка стяжного болта
В случае, если система выпуска цельная, то на трубопроводе системы выпуска отработавших газов отметить маркером середину В между метками А и Б зоны резки, как показано на рисунке 12-6 (линейка).

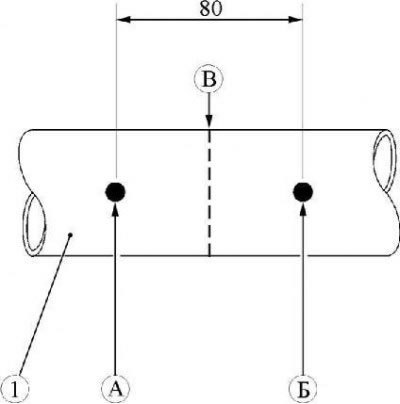

Рисунок 12-6. Разметка зоны резки трубопровода системы выпуска отработавших газов: 1 - трубопровод системы выпуска отработавших газов; А, Б - метки зоны резки; В - середина между метками А и Б (место выполнения реза трубопровода)
Разрезать трубопровод системы выпуска отработавших газов с помощью трубореза в соответствии с разметкой посередине между двумя метками 1, рисунок 12-10, на трубопроводе (труборез цепной типа 60 11 00 01 ф. "Stahlwille" или приспособление Mot. 1199-01).

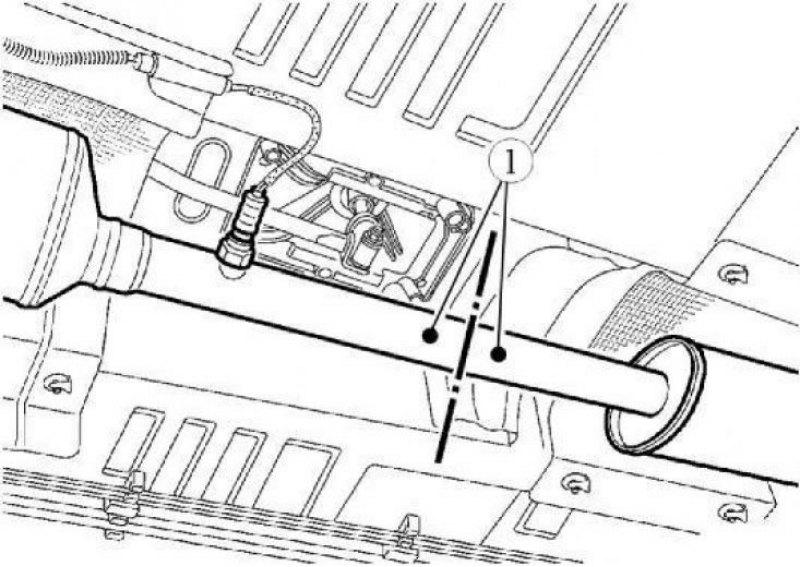

Рисунок 12-10 - Резка трубопровода системы выпуска отработавших газов между основным и дополнительным глушителями: 1 - метки зоны резки
Отсоединить кронштейн основного глушителя от подушки подвески (в случае необходимости подушку подвески разрезать), снять основной глушитель и муфту (при наличии). Муфта подлежит замене (отвертка плоская, нож технологический).
Удалить заусенцы на частях выпускного трубопровода, которые будут повторно использоваться на автомобиле (напильник плоский).
