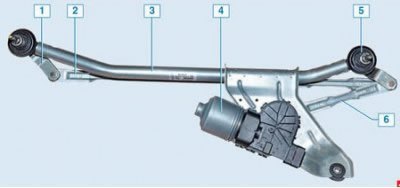

Очиститель лобового стекла: 1 – поводок с валом рычага щетки; 2 – длинная тяга; 3 – кронштейн; 4 – мотор-редуктор; 5 – подушка крепления очистителя; 6 – короткая тяга
Снятие рычагов

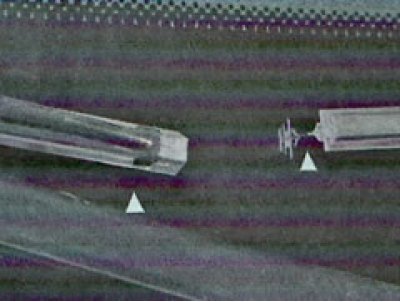

Примечание. Исходное положение концов щеток стеклоочистителя отмечено прозрачными треугольниками на слое черной маски по периметру стекла. Это необходимо для того, чтобы после установки обеспечить работу щеток в требуемой зоне ветрового окна.
Установить автомобиль на рабочий пост, открыть капот, установить упор, отсоединить клемму провода "массы" от аккумуляторной батареи.
Поднять декоративные колпачки гаек 2 крепления рычагов 1 стеклоочистителя, отвернуть гайки и снять рычаги (ключ гаечный 13).

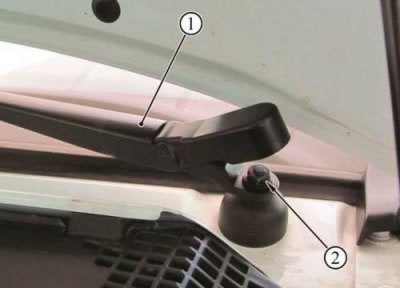

Рисунок 15-1 - Крепление рычагов стеклоочистителя: 1 - рычаги стеклоочистителя; 2 - гайка крепления рычага стеклоочистителя
Установка проволится в обратном порядке по установленным меткам.
Снятие трапеции стеклоочистителя лобового стекла в сборе с моторедуктором
Снять уплотнитель 1 моторного отсека, рисунок 15-2. Извлечь фиксаторы 2, правой 3 и левой 4 облицовки рамы ветрового окна, снять решетки воздухозаборника (отвертка плоская).

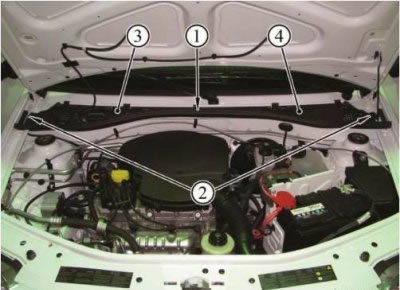

Рисунок 15-2 - Снятие облицовки рамы ветрового окна: 1 - уплотнитель моторного отсека; 2 - фиксаторы решеток ниши воздухозабора; 3 - правая облицовка рамы ветрового окна; 4 - левая облицовка рамы ветрового окна
Снять колпачки 1 гаек, рисунок 15-3, крепления осей рычагов стеклоочистителя к кузову, отвернуть гайки 2 (ключ гаечный 24).

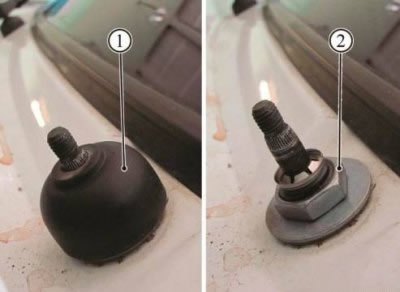

Рисунок 15-3 - Крепление механизма очистителя ветрового стекла: 1 - колпачок гайки; 2 - гайка крепления осей рычагов стеклоочистителя к кузову
Отвернуть болт 2, рисунок 15-4, крепления кронштейна электродвигателя механизма стеклоочистителя, отсоединить колодку 1 от электродвигателя механизма стеклоочистителя (головка сменная 10, удлинитель, вороток).

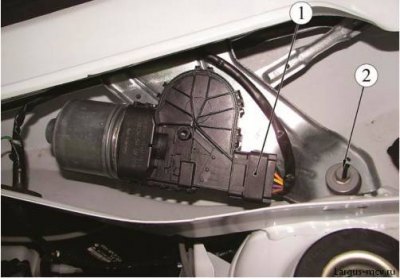

Рисунок 15-4 - Крепление механизма очистителя ветрового стекла: 1 - колодка жгута проводов переднего к электродвигателю стеклоочистителя; 2 - болт крепления кронштейна электродвигателя механизма стеклоочистителя

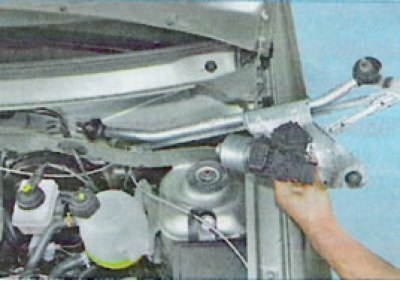

Извлечь механизм очистителя ветрового стекла из ниши воздухозабора.
Конструкция трапеции стеклоочистителя ветрового окна неразборная. При повышенных люфтах в её шарнирах или при повреждении рычагов заменяйте трапецию в сборе. При необходимости замените моторедуктор.
Замена мотора стеклоочистителя

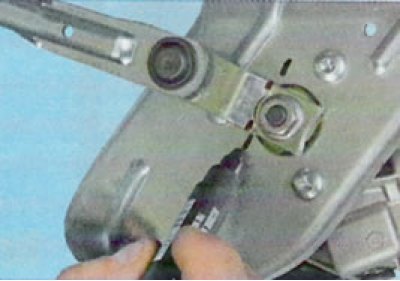

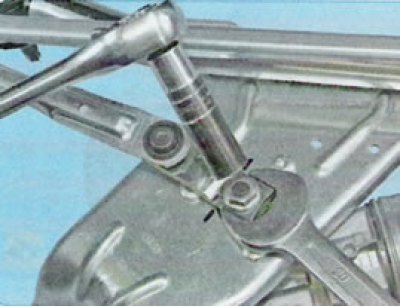

Пометьте положение кривошипа относительно кронштейна.

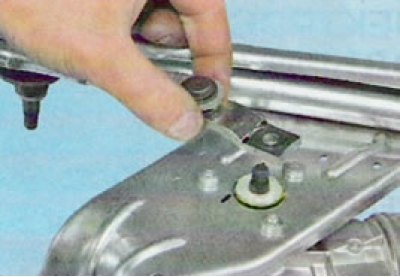

Отверните гайку крепления кривошипа. Для уменьшения нагрузки на зубья пластиковой шестерни редуктора удерживайте кривошип от проворачивания рожковым ключом.
Снимите кривошип со шлицев вала.

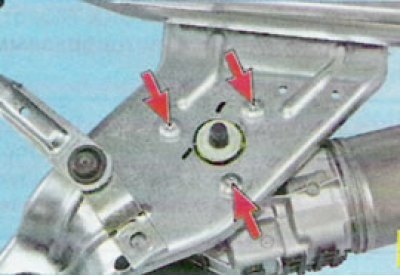

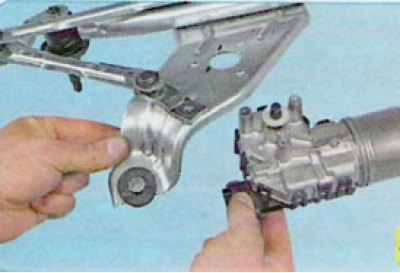

Выверните три болта крепления моторедуктора к кронштейну...
...и снимите моторедуктор.
Установка
Установку стеклоочистителя производить в порядке обратном снятию.

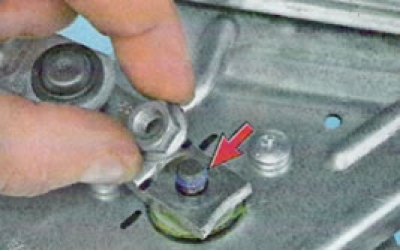

Перед наворачиванием гайки крепления кривошипа нанесите на резьбовую часть вала анаэробный фиксирующий герметик.
