Примечание. Каталожный номер подушки см. здесь.
Отсоедините клемму "минус" от аккумулятора. Выждать 10 минут для разрядки конденсатора активатора подушки.
Предупреждение! Попытка снятия модуля подушки безопасности без отключения его электропитания может привести к неожиданному срабатыванию подушки.

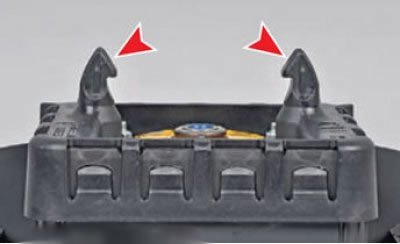

Модуль подушки безопасности крепится на руле двумя зацепами,...

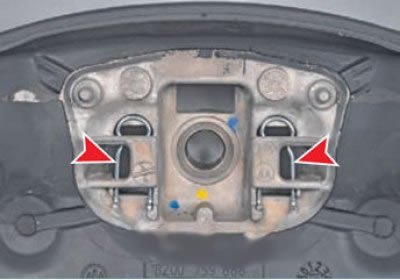

... которые удерживаются за пружинные фиксаторы на руле

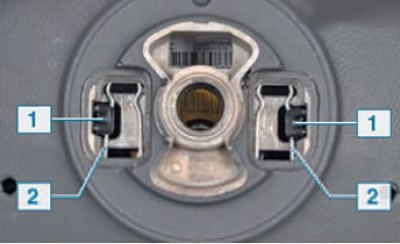

Вид со стороны приборной панели: так выглядит рулевое колесо и закреплённый в нём модуль подушки безопасности ...
1 – зацепы модуля подушки безопасности; 2 – пружинные фиксаторы руля

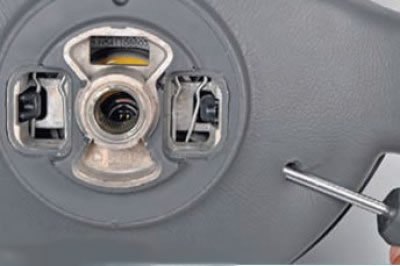

Сожмите пружинные фиксаторы крепления модуля подушки безопасности, одновременно вводя стержни (можно использовать отвёртки) в два отверстия, расположенные по бокам рулевого колеса...

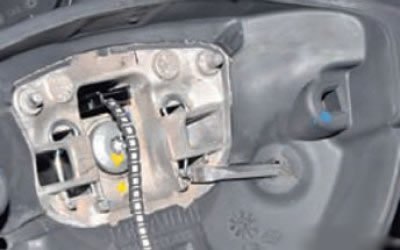

Задача заключается в том, чтобы отжать пружинный фиксатор (показано при снятой подушке).

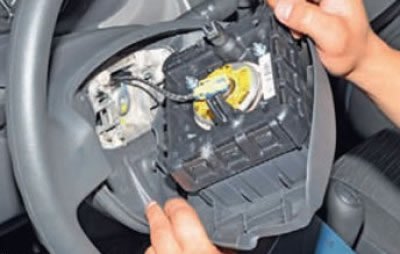

Одновременно (желательно чтобы это делал помощник) нужно потянуть руками за модуль подушки безопасности на себя. Вывести из соединения с фиксаторами и отвести подушку в сторону на сколько это позволит проводка. (работу можно выполнить и одному, если отжимать и выводить из зацепления фиксаторы и оттягивать модуль подушки поочередно с каждой стороны)

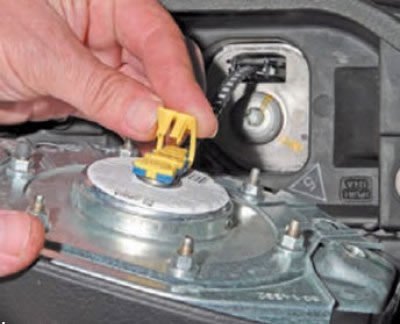

Подденьте и поднимите фиксатор.

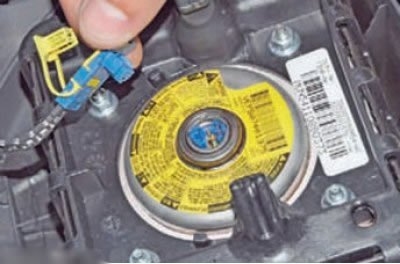

Подденьте отверткой и отсоедините колодку проводки подушки безопасности.

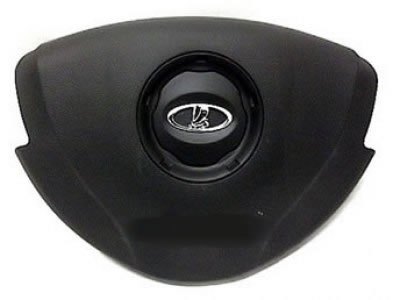

Снимите полностью подушки безопасности водителя. Храниться модуль должен накладкой вверх.
Внимание! Не разбирайте и самостоятельно не ремонтируйте подушку безопасности.
Установка модуля производится в обратном порядке.
