1 - датчик скорости заднего колеса; 2 - задающее магнитное кольцо датчика скорости; 3 - тормозной барабан
Снятие
Поддомкратить автомобиль, установить на надёжные опоры, или установить на двухстоечный подъемник, затормозить стояночным тормозом и выключить зажигание.
Снять заднее колесо.
Поднять автомобиль на высоту, удобную для выполнения работ.
Извлечь жгут 2, рисунок 21-4, проводов датчика скорости из паза кронштейна 1 и из фиксатора 3 на рычаге задней подвески.
Рисунок 21-4 - Снятие датчика скорости вращения заднего колеса: 1 - кронштейн крепления жгута проводов датчика скорости; 2 - жгут проводов датчика скорости; 3 - фиксатор; 4 - щит заднего тормоза; 5 - болт крепления датчика скорости; 6 - датчик скорости вращения заднего колеса

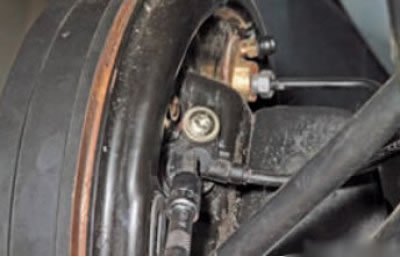

Отвернуть болт 5 крепления датчика скорости к щиту заднего тормоза (насадка сменная Torx Т30, удлинитель, ключ трещоточный)...

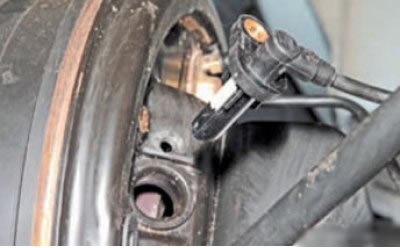

... и извлечь датчик
Отвернуть две гайки 4, рисунок 21-5, крепления кожуха защитного жгута проводов датчика скорости вращения заднего колеса (головка сменная 13, ключ трещоточный).

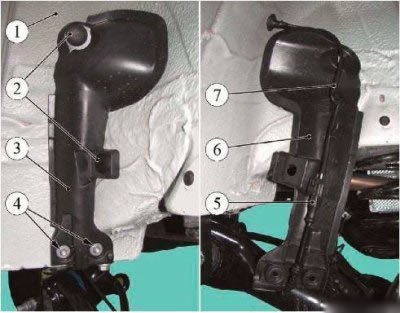

Рисунок 21-5 - Снятие датчика скорости вращения заднего колеса: 1 - арка заднего колеса; 2 - фиксаторы крепления кожуха; 3 - кожух защитный жгута проводов датчика скорости; 4 - гайки крепления кожуха; 5 - колодка жгута проводов датчика скорости; 6 - кожух защитный в развернутом положении; 7 - жгут проводов задний
Извлечь два фиксатора 2 крепления кожуха и развернуть кожух 3 (6) для получения доступа к колодке жгута проводов датчика скорости (отвертка плоская).
Извлечь жгут проводов датчика скорости из держателей кожуха...

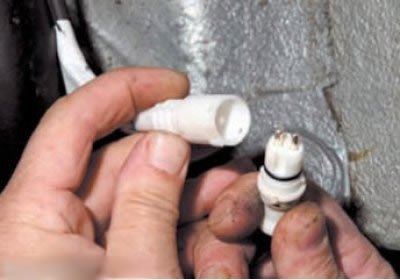

... и отсоединить колодку 5 жгута датчика от жгута 7 проводов заднего и снять датчик.
Установка
Подсоединить колодку жгута проводов датчика скорости к жгуту проводов заднему АБС, и зафиксировать жгут проводов датчика в держателях кожуха.
Установить кожух защитный жгута проводов датчика скорости на место и закрепить его к арке заднего колеса двумя фиксаторами и двумя гайками. Момент затяжки гаек 14 Н·м (1,4 кгс·м) (головка сменная 13, ключ трещоточный, ключ моментный).
Установить датчик скорости в отверстие тормозного щита и закрепить его болтом. Момент затяжки болта 14 Н·м (1,4 кгс·м) (насадка сменная Torx Т30, удлинитель, ключ трещоточный, ключ моментный).
Установить жгут проводов датчика скорости в паз кронштейна и в держатель на рычаге задней подвески.
Установить заднее колесо.
