Демонтаж
1. Поднимите заднюю часть автомобиля.
Предостережение: Не работайте под автомобилем, если он поддерживается только домкратом. Всегда устанавливайте страховочные подпорки.
2. Снимите колесо.

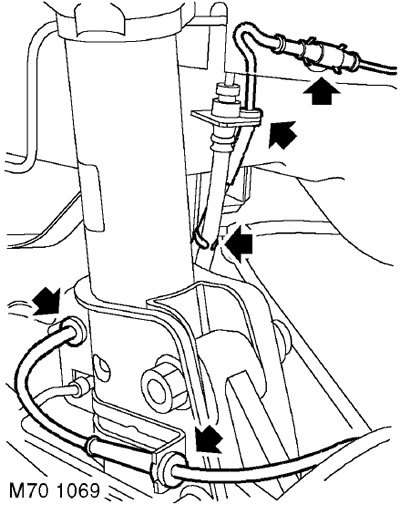

3. Освободите электрический разъем датчика от хомута, закрепленного на кузове, и отсоедините его.
4. Высвободите из кронштейнов амортизатора и кузова 3 резиновые втулки электрического кабеля датчика скорости вращения колеса.
5. Освободите электрический кабель из хомутов крепления к тормозному шлангу.

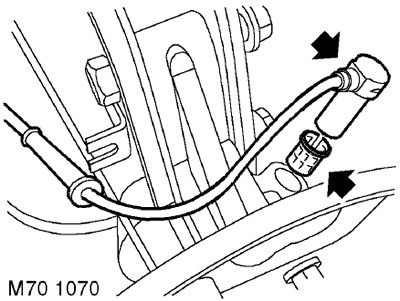

6. Выверните болт крепления датчика скорости вращения колеса к ступице, если он имеется.
7. Освободите датчик от крепления к ступице и снимите датчик и электрический кабель.
8. Выньте втулку из ступицы заднего колеса.
Установка
1. Протрите датчик и его установочные поверхности на ступице заднего колеса.
2. Вставьте новую втулку в ступицу заднего колеса.
3. Нанесите на датчик смазку, предотвращающую прихватывание.
4. Установите датчик на ступицу, убедившись в том, что он полностью встал на свое посадочное место.
Внимание: Убедитесь в том, что датчик скорости вращения колеса полностью вставлен в ступицу, то есть касается зубчатого венца.
5. Заверните болт крепления датчика скорости вращения колеса к ступице, если он имеется.
6. Убедитесь в том, что уплотнительная втулка встала на свое место. Подсоедините электрический разъем к датчику.
7. Закрепите разъем хомутом.
8. Закрепите втулки электрического кабеля на кронштейнах.
9. Закрепите электрический кабель хомутами на тормозном шланге.
10. Установите на место колесо (колеса) и затяните гайки с моментом 115 Нм.
11. Уберите подпорки и опустите автомобиль.
12. Чтобы убедиться в правильной работе АБС, НЕОБХОДИМО выполнить диагностику с помощью прибора TestBook/Т4.
