Датчик скорости переднего колеса.

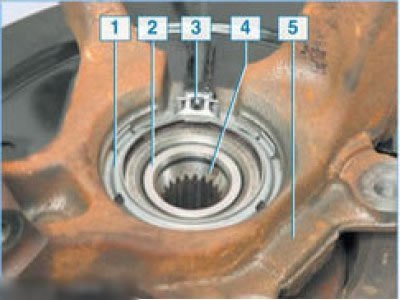

Так выглядит датчик в ступичном узле (поворотном кулаке): 1 – установочное кольцо датчика скорости; 2 – внутреннее кольцо подшипника передней ступицы; 3 – датчик скорости вращения переднего колеса; 4 – ступица колеса; 5 – поворотный кулак

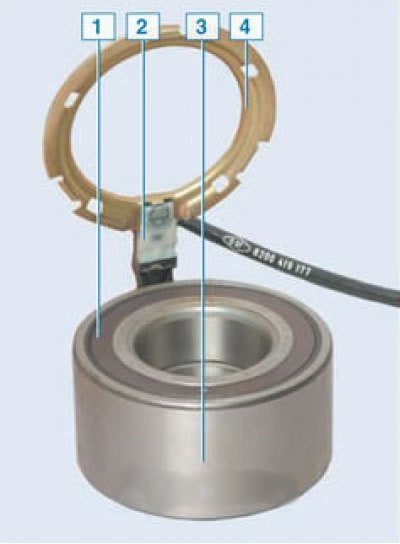

Подшипник ступицы с датчиком: 1 – магнитная шайба подшипника; 2 – датчик скорости; 3 – подшипник ступицы; 4 – установочное кольцо датчика скорости
Снятие
Поддомкратить автомобиль и установить на надёжные подставки, либо установить на двухстоечный подъемник, затормозить стояночным тормозом и выключить зажигание.
Снять переднее колесо.
(Поднять автомобиль на высоту, удобную для выполнения работ).

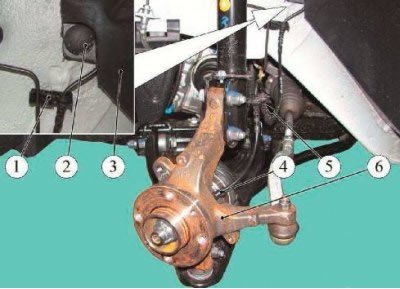

Рисунок 21-2 - Снятие датчика скорости вращения переднего колеса: 1 - скоба крепления жгута проводов датчика скорости; 2 - фиксатор подкрылка; 3 - подкрылок арки переднего колеса; 4 - датчик скорости вращения переднего колеса; 5 - кронштейн крепления жгута проводов датчика скорости на стойке передней подвески; 6 - поворотный кулак
Извлечь фиксатор 2, рисунок 21-2, подкрылка арки переднего колеса в зоне расположения жгута проводов датчика скорости (отвертка плоская).
Примечание. Для удобства работы можно снять передний подкрылок (см. тут).

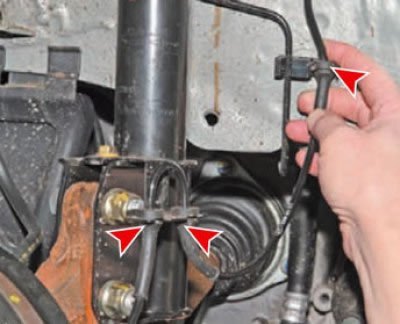

Извлечь жгут проводов датчика скорости из пазов кронштейна 5 стойки передней подвески и из держателя 1 на брызговике моторного отсека.
Извлечь изолирующий пеноматериал 1, рисунок 21-3, из гнезда крепления датчика скорости поворотного кулака (необязательно).

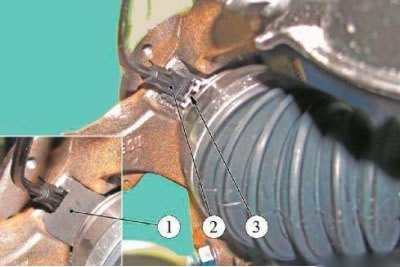

Рисунок 21-3 - Снятие датчика скорости вращения переднего колеса: 1 - изолирующий пеноматериал; 2 - датчик скорости вращения переднего колеса; 3 - фиксатор
Первоисточник расположен на портале www.autoinstruction.ru

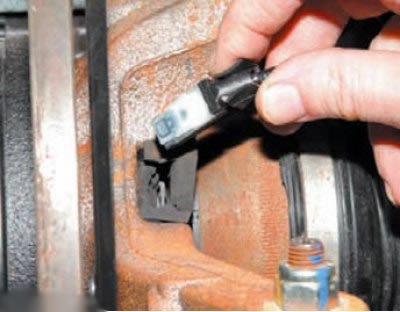

Извлечь датчик 2 скорости из отверстия крепления на поворотном кулаке, отжав отверткой язычок фиксатора 3 датчика (отвертка плоская).
Отсоединить колодку жгута проводов датчика скорости от жгута проводов переднего и снять датчик.
Внимание. Изолирующий пеноматериал датчика скорости вращения колеса подлежит обязательной замене.
Установка
Установить изолирующий пеноматериал в паз для установки датчика скорости на поворотном кулаке.
Подсоединить колодку жгута проводов датчика скорости к жгуту проводов.
Установить датчик скорости в посадочное отверстие на поворотном кулаке до срабатывания защелки фиксатора.
Установить жгут проводов датчика скорости в пазы кронштейна стойки передней подвески и в держатель на брызговике моторного отсека.
Закрепить фиксатором подкрылок арки переднего колеса.
Установить переднее колесо.
