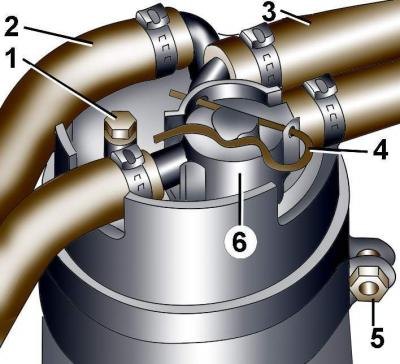

Рис. 2–14. Элементы крепления топливного фильтра дизельного двигателя V6 TDI: 1 – пробка отверстия для удаления воды, 4 Н·м; 2, 3 – шланги подвода топлива; 4 – пружинный зажим; 5 – гайка; 6 – регулировочный клапан
Потянув, снимите пружинный зажим 4 крепления регулировочного клапана (см. рис. 2–14).
Снимите регулировочный клапан вместе с подсоединенными трубопроводами.
Ослабьте хомуты и снимите шланги подвода топлива 2 и 3 со штуцеров топливного фильтра.
Ослабьте гайку 5 крепления кронштейна и снимите топливный фильтр клапана.
Надвиньте пластиковую установочную втулку на новый топливный фильтр.
Установите топливный фильтр в кронштейн и закрепите зажим кронштейна гайкой.
Заполните новый топливный фильтр чистым дизельным топливом, это обеспечит быстрый пуск двигателя.
Установите уплотнительное кольцо и регулировочный клапан на место и закрепите их пружинным зажимом.
Установите шланги подвода топлива 2 и 3 на топливный фильтр и закрепите их хомутами.
