Если необходима внеплановая замена свечей зажигания, следует применять только рекомендованные для данного двигателя свечи зажигания.
Это позволит предотвратить отказы в работе двигателя, снижение его мощности, ухудшение приемистости, повышение содержания вредных веществ в отработавших газах и создание помех для радиоприема. Особенно важными характеристиками свечей являются количество электродов, калильное число и в отдельных случаях способность не создавать помех радиоприему.
Нормальная работа свечей зажигания – одно из важнейших условий эффективной работы двигателя. На двигатель необходимо устанавливать только рекомендованные заводом–изготовителем свечи зажигания. При исправном двигателе чистку свечей зажигания выполняют редко.
Бензиновые двигатели V6
Ослабьте хомуты и снимите воздушный патрубок, соединяющий воздушный фильтр и корпус дроссельного узла.

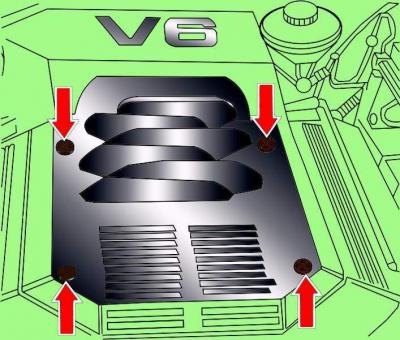

Рис. 3.1–41. Расположение винтов крепления кожуха двигателя
Отверните четыре винта и снимите кожух двигателя (рис. 3.1–41).

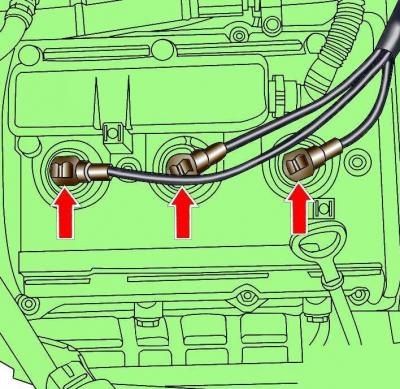

Рис. 2–10. Расположение высоковольтных проводов на свечах зажигания бензинового двигателя V6
Снимите наконечники высоковольтных проводов со свечей зажигания (рис. 2–10).
Очистите свечи щеткой, пылесосом или струей сжатого воздуха, чтобы предотвратить попадание грязи в цилиндры двигателя после вывинчивания свечей зажигания. Вывинтите свечи свечным ключом 3122 B.
Ввинтите новые свечи зажигания и затяните их моментом 30 Н·м.
Подсоедините к свечам зажигания высоковольтные провода.
Установите кожух двигателя и воздушный патрубок, соединяющий воздушный фильтр и корпус дроссельного узла.
Бензиновые двигатели V8–2V
Ослабьте хомуты и снимите воздушный патрубок, соединяющий воздушный фильтр и корпус дроссельного узла.

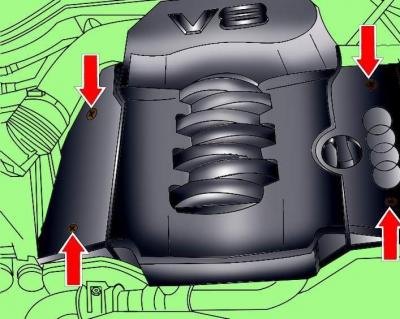

Рис. 3.2–3. Расположение винтов крепления кожуха двигателя
Отверните винты и снимите кожух двигателя (см. рис. 3.2–3).
Освободите фиксаторы и отсоедините электрические разъемы от катушек зажигания.

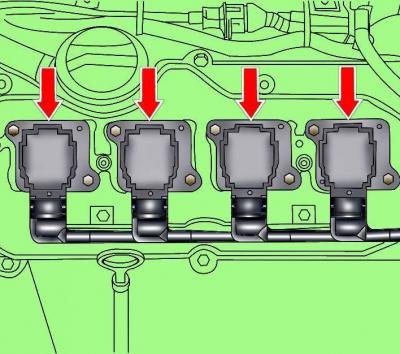

Рис. 2–11. Расположение катушек зажигания на свечах зажигания бензинового двигателя V8–2V
Отвинтите болты крепления катушек зажигания и снимите их (рис. 2–11).
Очистите свечи щеткой, пылесосом или струей сжатого воздуха, чтобы предотвратить попадание грязи в цилиндры двигателя после вывинчивания свечей зажигания. Вывинтите свечи свечным ключом 3122 B.
Ввинтите новые свечи зажигания и затяните их моментом 30 Н·м.
Проверьте и при необходимости замените уплотнительные кольца, установите катушки зажигания и закрепите их болтами, затянув их моментом 10 Н·м.
Подсоедините электрические разъемы к катушкам зажигания.
Бензиновые двигатели V8–5V
Отвинтите винты и снимите кожух двигателя (см. рис. 3.2–3).
Левая головка блока цилиндров

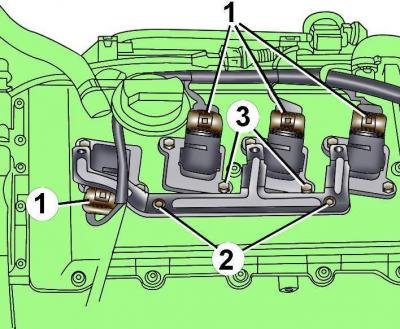

Рис. 2–12. Расположение электрических разъемов (1) и болтов (3) крепления катушек зажигания, а также болтов (2) крепления кронштейна на левой головке блока цилиндров бензинового двигателя V8–5V
Отсоедините электрические разъемы 1 (рис. 2–12) от катушек зажигания.
Отвинтите болты 2 и снимите кронштейн.
Отвинтите болты 3 крепления катушек зажигания и снимите катушки.
Очистите свечи щеткой, пылесосом или струей сжатого воздуха, чтобы предотвратить попадание грязи в цилиндры двигателя после вывинчивания свечей зажигания. Вывинтите свечи свечным ключом 3122 B.
Ввинтите новые свечи зажигания и затяните их моментом 30 Н·м.
Проверьте и при необходимости замените уплотнительные кольца, установите катушки зажигания и закрепите их болтами, затянув их моментом 10 Н·м.
Установите кронштейн и подсоедините электрические разъемы к катушкам зажигания.
Правая головка блока цилиндров

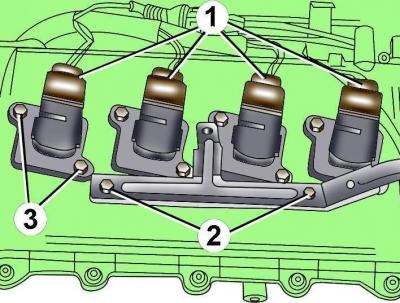

Рис. 2–13. Расположение электрических разъемов (1) и болтов (3) крепления катушек зажигания, а также болтов (2) крепления кронштейна на правой головке блока цилиндров бензинового двигателя V8–5V
Отсоедините электрические разъемы 1 от катушек зажигания (рис. 2–13).
Отвинтите болты 2 и снимите кронштейн.
Отвинтите болты 3 крепления катушек зажигания и снимите катушки.
Очистите свечи щеткой, пылесосом или струей сжатого воздуха, чтобы предотвратить попадание грязи в цилиндры двигателя после вывинчивания свечей зажигания. Вывинтите свечи свечным ключом 3122 B.
Ввинтите новые свечи зажигания и затяните их моментом 30 Н·м.
Проверьте и при необходимости замените уплотнительные кольца, установите катушки зажигания и закрепите их болтами, затянув их моментом 10 Н·м.
Установите кронштейн и подсоедините электрические разъемы к катушкам зажигания.
Проверка свечей зажигания
По внешнему виду свечей зажигания можно продиагностировать состояние двигателя. Чистый, белый, без налета изолятор свечей зажигания свидетельствует о слишком бедной топливовоздушной смеси. Это также указывает на то, что свеча слишком горячая (тепло от центрального электрода отводится медленно). Необходимо отрегулировать состав топливовоздушной смеси или заменить свечу.
Отложение сухой копоти указывает на слишком богатую смесь. Если налет черный, маслянистый – двигатель изношен, его необходимо проверить и отремонтировать. Если изолятор покрыт светло–коричневым налетом, то состав смеси оптимален, и двигатель находится в хорошем состоянии.
Слишком большой или слишком маленький межэлектродный зазор, при котором изменяется размер искры, приводит к снижению эффективности работы двигателя. Зазор должен всегда соответствовать техническим требованиям и проверяется проволочным шаблоном или щупом. Откорректировать зазор можно подгибанием бокового электрода специальным инструментом. Центральный электрод ни в коем случае нельзя изгибать, так как это может привести к поломке изолятора и выходу свечи из строя.
Перед установкой свечи зажигания в двигатель проверьте, чтобы резьба была чистой и неповрежденной.
Существует два типа уплотнений, устанавливаемых в головку цилиндра: с плоским седлом и эластичной (стальной или медно–асбестовой) прокладкой или с коническим седлом без прокладки. При установке новой свечи прежде всего необходимо проверить, какое уплотнение предусмотрено в головке цилиндра, диаметр и длину резьбовой части. Если установить свечу с длинной резьбовой частью в головку с короткой резьбой, то выступающая часть свечи покроется нагаром и смолами, отложениями свинца. Свеча будет перегреваться, возможно оплавление резьбы. При выворачивании такой свечи можно повредить резьбу в головке цилиндра. При короткой резьбовой части свечи и длинной – в головке, нагар и различные отложения забивают резьбу, происходит ее оплавление. После длительной работы приходится проходить метчиком резьбовую часть в головке цилиндра, но так, чтобы грязь не осталась в цилиндре.
Важнейшим параметром, характеризующим свечу, является температурный режим ее элементов и в первую очередь центрального электрода и поверхности юбки изолятора. Основной проблемой при создании свечи для высокооборотного двигателя является выполнение противоречивых требований. С одной стороны, надо обеспечить достаточно высокую температуру юбки изолятора, чтобы при длительной работе на малых нагрузках и холостом ходу предотвратить образование на ней нагара, приводящего к шунтированию, особенно при низкой температуре. При переходе на большие нагрузки при высокой температуре происходит самоочищение изолятора свечи за счет выгорания на нем отложений. С другой стороны, при высокой частоте вращения и большой нагрузке температура центрального электрода и нижней части изолятора не должна превышать верхнего предела, при котором возникает калильное зажигание (воспламенение смеси еще до возникновения искры от системы зажигания). От цикла к циклу воспламенение происходит все раньше и раньше, температура деталей повышается до тех пор, пока что–то не сгорит: в лучшем случае свеча, в худшем – поршень. Так что, из–за маленькой свечи могут быть большие неприятности.
Как же предотвратить возможность появления калильного зажигания? Прежде всего нужно следить за правильной (по инструкции) установкой углов опережения зажигания, не допуская слишком раннего зажигания.
