Снятие
Снимите кожух вентиляционной камеры.
Снимите рычаги стеклоочистителей и панель отделки капота.
Снимите воздушный впускной канал.

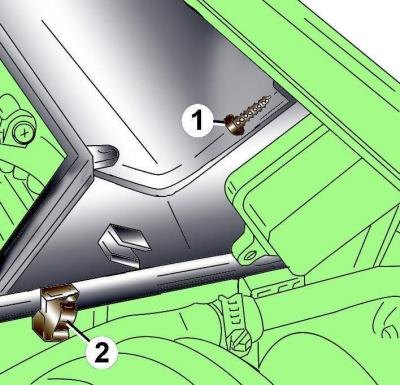

Рис. 17–6. Расположение болта (1) и зажима (2) крепления камеры рециркуляции
Отвинтите болты 1 (рис. 17–6) крепления камеры рециркуляции.
[Источник статьи размещён на портале: AutoInstruction.ru]
Используя лезвие отвертки, снимите зажимы 2 и отделите камеру рециркуляции от отопителя.
Снимите два круглых кольцевых воздуховода А с вентилятора (рис. 17–7).

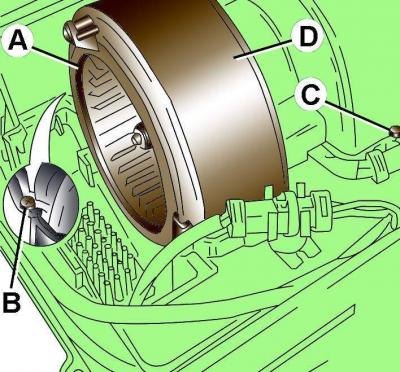

Рис. 17–7. Элементы крепления вентилятора: А – кольцевой воздуховод; В, C – болты; D – воздуховод
Вывинтите болты В и С и снимите воздуховод D.
Вывинтите болты А (рис. 17–8) крепления кронштейна вентилятора В и снимите вентилятор.

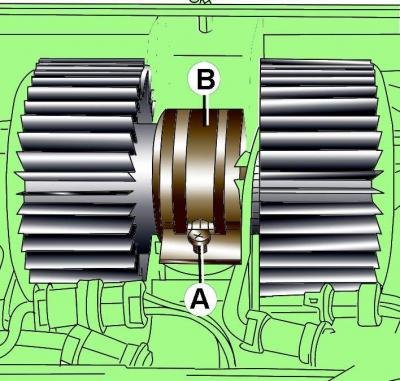

Рис. 17–8. Расположение болтов (А) крепления кронштейна (В) вентилятора
Установка
Установка проводится в последовательности, обратной снятию.
