Амортизатор состоит из резервуара 9 (рис. 16.17), внутри которого находится цилиндр 8. В нижний торец цилиндра запрессован корпус клапана сжатия 26. В нем смонтирован клапан сжатия, состоящий из обоймы 21, тарелки 23, дроссельного диска 24 и диска клапана 25. Впускной клапан нагружен пружиной 22. Шток амортизатора 1 проходит через защитное кольцо 2 и надежно уплотнен манжетой 4 и кольцом 6. На внутреннем конце штока гайкой 20 закреплен поршень 13. В поршне имеются два пояска отверстий, разделенных буртиками. Ряд отверстий, расположенных ближе к штоку, прикрывается дроссельным диском 14, диском клапана отдачи 15 и шайбой 16. Дальний от штока ряд отверстий выполняет роль перепускного клапана. Прикрывается этот ряд отверстий ограничительной тарелкой 10, пружиной 11 и тарелкой перепускного клапана 12. Поршень уплотняется в цилиндре кольцом 17.

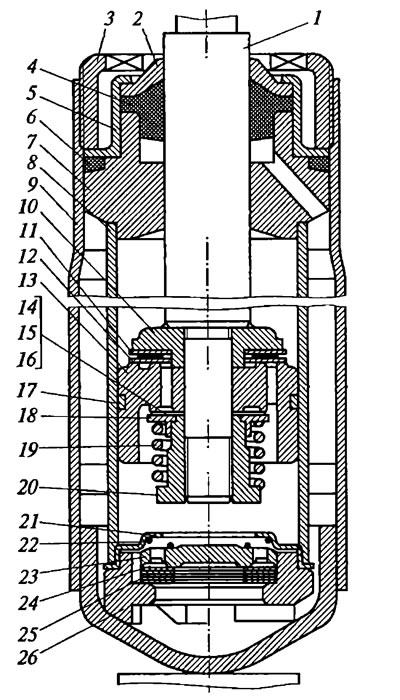

Рис. 16.17. Амортизатор: 1 - шток; 2 - защитное кольцо; 3 - гайка резервуара; 4 - манжета штока; 5 - обойма манжеты; 6 - уплотнительное кольцо; 7 - направляющая втулка штока; 8 - цилиндр; 9 - резервуар; 10 - ограничительная тарелка; 11 - пружина перепускного клапана; 12 - тарелка перепускного клапана; 13 - поршень; 14 - дроссельный диск; 15 - диск клапана отдачи; 16 - шайба; 17 - кольцо поршня; 18 - упорная тарелка; 19 - пружина клапана отдачи; 20 - гайка; 21 - обойма клапана сжатия; 22 - пружина впускного клапана; 23 - тарелка клапана сжатия; 24 - дроссельный диск; 25 - диск клапана сжатия; 26 - корпус клапана сжатия
Действие амортизатора основано на использовании сопротивления перетеканию жидкости через малые проходные сечения в клапанах хода сжатия и отдачи. От исправности амортизаторов в значительной степени зависит комфортабельность автомобиля и долговечность деталей кузова и шасси. Нормально работающие амортизаторы должны гасить колебания автомобиля после переезда препятствия за 1—2 качка. Передние и задние амортизаторы сходны по устройству и работе.
Для амортизаторов используется жидкость АЖ-12Т, которой полностью заливается рабочий цилиндр 8 и часть резервуара 9. Жидкость в амортизатор должна заливаться в определенном количестве, так как при ее недостатке амортизатор работает ненормально, а при избытке может получить поломки.
Амортизатор работает следующим образом. При отсутствии нагрузки поршень 13 находится в средней части цилиндра 8. Пространство под поршнем и над ним полностью заполнено жидкостью, а резервуар 9 заполнен примерно наполовину.
При наезде колеса на дорожное препятствие ось вместе с рессорой поднимаются к раме и через проушину поднимают корпус амортизатора. За счет приближения корпуса к раме шток 1 с поршнем 13 опускаются и давят на жидкость. Под действием этого открывается перепускной клапан в поршне и жидкость перетекает в надпоршневое пространство. Вся жидкость перетечь из подпоршневого пространства в надпоршневое не может, так как часть объема занимает шток, вводимый извне. Это приводит к тому, что под давлением открывается клапан сжатия в корпусе клапана 26 и часть жидкости перетекает в резервуар 9.
При ходе отдачи происходит обратное. Поршень амортизатора поднимается, вытесняя через клапан отдачи жидкость в подпоршневое пространство, но теперь под поршнем жидкости оказывается недостаточно, и там создается разрежение. Под действием этого разрежения открывается клапан отдачи, сжимая пружину 19, и жидкость из резервуара 9 компенсирует недостаток жидкости под поршнем.
Текст взят с портала проекта (autoinstruction)
Степень открытия клапанов сжатия и отдачи зависит от скорости перемещения поршня, а следовательно, от величины ударной нагрузки на ось автомобиля. Чем больше сила удара, тем на большую величину открываются клапаны и быстрее перепускают жидкость.
Применяемые амортизаторы двухстороннего действия имеют несимметрическую характеристику: сила сопротивления во время хода сжатия растет медленнее, чем при ходе отдачи. Эта разность может составлять 20...50%.
