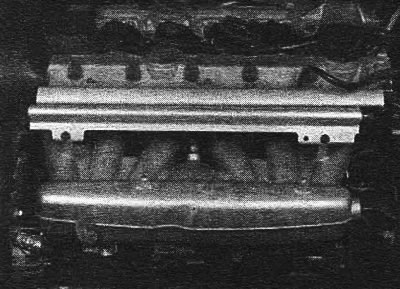

Снимите впускную трубу корпуса воздухоочистителя с соединения над радиатором. Поверните трубу вверх. Опорожните топливопровод. Снимите: защитную крышку над разъемами форсунок, разъемы форсунок, винты крепления топливной магистрали. Нанесите распылителем универсальное или аналогичное ему масло вокруг выводов форсунок на впускном коллекторе. Осторожно ослабьте крепление топливной магистрали и форсунки. Отсоедините топливопровод от трубки сопла, нажав на быстросъемный соединитель.

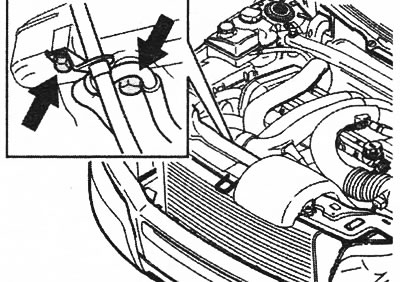

Снимите: крепление трубки щупа для измерения уровня на впускном коллекторе, штуцер вентиляции картера под впуском, отсоедините разъем корпуса дроссельной заслонки. Снимите пластмассовую трубу подачи нагнетаемого воздуха с корпуса дроссельной заслонки.

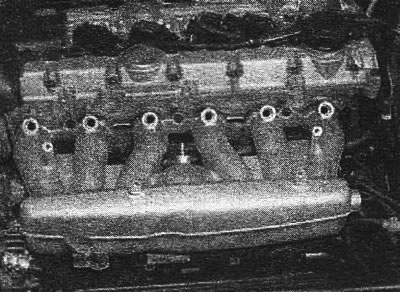

Снятие впускного коллектора и прокладки
Выверните верхние винты. Выверните наружные винты из нижнего ряда. Ослабьте оставшиеся винты. Поднимите и вытащите впускной коллектор. Выверните оставшиеся винты и снимите прокладку.
Переставьте корпус дроссельной заслонки с новой прокладкой. Затяните до 10 Нм.

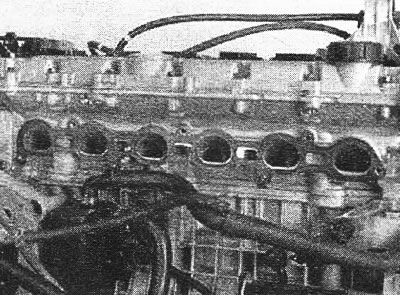

Установка впускного коллектора/прокладки
Убедитесь, что поверхности прокладки чистые. Установите новую прокладку с помощью двух средних винтов в нижнем ряду. Опустите впускное устройство на 2 винта. Установите оставшиеся винты. Затяните все винты. Затяните до 20 Нм. Подсоедините разъем корпуса дроссельной заслонки. Установите вакуумные шланги согласно нанесенной ранее маркировке, штуцер вентиляции картера под впускным коллектором, винт крепления щупа для измерения уровня к впускному коллектору. Затяните до 25 Нм. Установите пластмассовую трубу подачи нагнетаемого воздуха между корпусом дроссельной заслонки и охладителем нагнетаемого воздуха. Смажьте кольца форсунок вазелином. Держите топливную магистраль. Сожмите быстросъемный соединитель топливопровода до щелчка. Придавите топливную магистраль вниз. Убедитесь, что все форсунки установлены правильно. Затяните топливную магистраль до 10 Нм. Используйте новые винты. Подсоедините все разъемы к форсункам. Установите защитную крышку над соединителями к соплам. Установите: впускной коллектор между воздухоочистителем и турбонагнетателем, пластмассовую трубу подачи нагнетаемого воздуха и шланг к охладителю нагнетаемого воздуха, впускную трубу воздухоочистителя, отрицательный провод аккумулятора. Выполните дорожное испытание двигателя.
