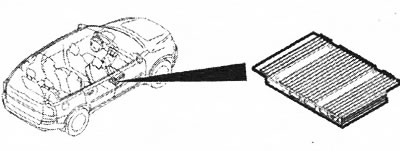

Улучшенный, Высшего класса. Количество функций и выходов громкоговорителей меняется в зависимости от варианта. Выходная мощность вариантов также различна. Модуль управления находится под правым передним сиденьем.
Сигналы

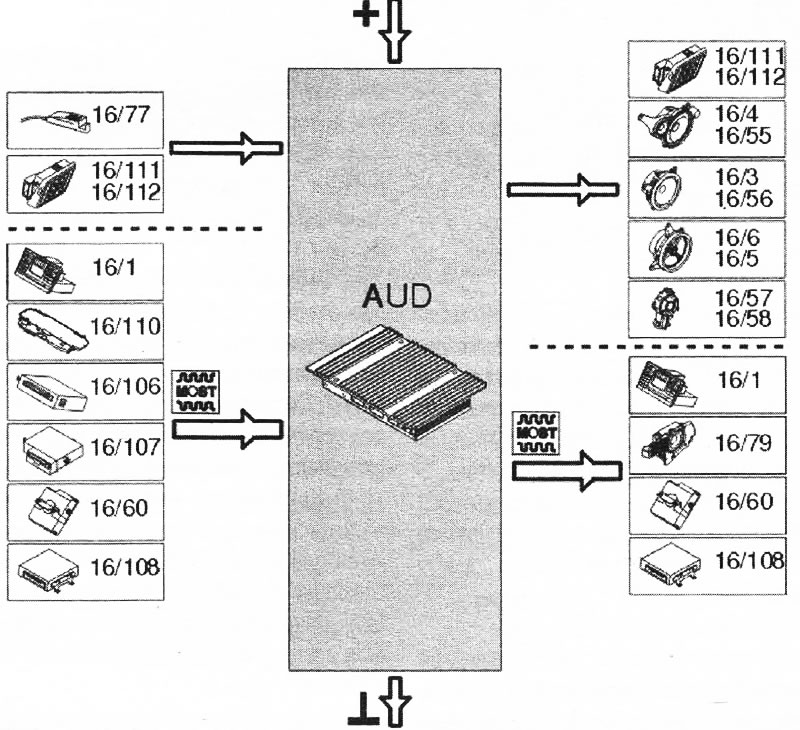

В таблице показаны входные сигналы и выходные сигналы на (AUD) и от него. Типы сигналов подразделяются на напрямую поступающие сигналы и связь MOST. На приведенной ниже иллюстрации показана эта же информация с обозначениями компонентов Volvo.
| Сигналы | |
| Входные сигналы | Выходные сигналы |
| Подсоединенные напрямую: Микрофон (16/77), аналоговые сигналы; Панель наушников (16/111,16/112), аналоговые сигналы управления | Подсоединенные напрямую: Панель наушников (16/111,16/112), аналоговые сигналы; Громкоговоритель, левый передний (16/4,16/55); Громкоговоритель, правый передний (16/3,16/56); Громкоговоритель, левый задний (16/6); Громкоговоритель, правый задний (16/5); Высокочастотный громкоговоритель, левая стойка D (16/57); Высокочастотный громкоговоритель, правая стойка D (16/58) |
| Посредством связи MOST: (ICM) (16/1), главный модуль управления; Модуль антенны (ATM) (16/110); Модуль компакт-дисков (МР2) (16/106); Модуль мини-дисков (МР1) (16/107); (РИМ) (16/60); (МММ) (16/108) | Посредством связи MOST: Модуль управления информационно-развлекательной системы (ICM) (16/1), главный модуль управления; Модуль низкочастотного громкоговорителя (SUB) (16/79); (РИМ) (16/60); (МММ) (16/108) |
Модуль управления
(AUD) является усилителем, подсоединенным к сети MOST. Он имеет следующие функции: перенос звукового сигнала, передаваемого по сети MOST к напрямую подсоединенным громкоговорителям и наушникам в виде аналоговых сигналов; перенос речевых сообщений от микрофона, напрямую подсоединенного к (AUD), к сети MOST; передача запросов о переходе к следующей или предыдущей композиции или об изменении источника звука от панели наушников, напрямую подсоединенной к (AUD), на соответствующие модули управления в сети MOST. Если модуль низкочастотного громкоговорителя (SUB) установлен в сети MOST, (AUD) может обрабатывать входящий сигнал и передавать его на модуль низкочастотного громкоговорителя (SUB). Имеется 3 варианта (AUD).
Стандартный: Имеет выходную мощность 25 Вт на каждый канал. У модуля управления 4 канала, что в сумме дает выходную мощность 100 Вт.
Улучшенный: Имеет выходную мощность 40 Вт на каждый канал. У модуля управления 4 канала, что в сумме дает выходную мощность 160 Вт. Имеется 2 варианта, один с четырьмя гнездами наушников и один без гнезд наушников. Эти гнезда могут использоваться для наушников с сопротивлением 8 Ом.
Высшего класса: Имеет выходную мощность 70 Вт на каждый канал, а также дополнительно 25 Вт для канала.центрального громкоговорителя. У модуля управления четыре канала, а также дополнительный канал для центрального громкоговорителя. В сумме выходная мощность составляет 305 Вт. (AUD) высшего класса имеет четыре гнезда наушников. Эти гнезда могут использоваться для наушников с минимальным сопротивлением 8 Ом.
Каждый вариант (AUD) имеет различное количество громкоговорителей и различные модели громкоговорителей. Все варианты (AUD) имеют вход для микрофона. Он используется (РИМ), например, для телефонных звонков (через телефонную систему громкоговорения).
Функции в (AUD)
Модуль звуковоспроизведения (AUD) может выполнять ряд различных функций, но эти функции могут быть также активированы другими узлами. Примером этих функций является уменьшение и увеличение громкости. Сигнал приходит от (ICM), но изменяет громкость фактически (AUD).
- 1. Регулируемая громкость, увеличивает и уменьшает громкость.
- 2. Регулируемые низкие частоты, увеличивает и уменьшает уровень низких частот.
- 3. Регулируемые высокие частоты, увеличивает и уменьшает уровень высоких частот.
- 4. Звуковые сигналы, производимые системой, помогает другим узлам в системе с одиночными звуковыми сигналами, производимыми в модуле управления, например сигналами сигнализации функции предупреждения о заднем ходе.
- 5. Ограничитель, функция ограничения в модуле управления не позволяет увеличивать уровень выходной мощности, если это ведет к падению качества звука.
- 6. Смешивание, смешивание позволяет смешивать многие различные типы звуков. В этом случае различными типами звуков являются шум переднего плана, шум заднего плана и звуковые сигналы, производимые системой. Примером этого является звуковоспроизведение проигрывателем компакт-дисков (шум заднего плана) и звонок автомобильного телефона (шум переднего плана). Сигнал звонка будет слышен через громкоговорители при одновременном снижении громкости музыки.
- 7. Выходная мощность цифрового низкочастотного громкоговорителя, модуль управления передает звуковые сигналы на низкочастотные громкоговорители по сети MOST. Сигнал обрабатывается в (AUD) перед передачей его по сети MOST на модуль низкочастотного громкоговорителя (SUB).
- 8. Компенсация низких частот, низкие частоты из модуля управления компенсируются или модифицируются в зависимости от уровня громкости и скорости автомобиля. Если меняются скорость автомобиля и уровень громкости, компенсация низких частот также меняется
- 9. Компенсация высоких частот, высокие частоты в модуле управления компенсируются или модифицируются в зависимости от того, как меняется громкость. Если громкость меняется, компенсация высоких частот также меняется.
- 10. Установка эквалайзера, компенсация звука, существуют различные установочные параметры для звука от (AUD). Это компенсирует такие факторы, как расположение громкоговорителей и компоновка салона автомобиля
- 11. Система Dolby ProLogic II, декодер системы объемного звучания для воспроизведения звука.
Существуют 2 типа звука, звук переднего плана и звук заднего плана. Звуки, являющиеся звуками переднего и заднего планов, приведены ниже. Звук переднего плана: телефонные звонки, установочные параметры, автомобильного телефона (установка сигнала звонка), навигация, производимые системой звуковые сигналы от (AUD) (различные типы звука сигнализации), сообщения о дорожном движении. Звук заднего плана: аналоговое радиовещание, AM/FM, цифровое радиовещание, DAB, проигрыватель компакт-дисков, проигрыватель мини-дисков. Функции в различных вариантах (AUD) являются следующими.
Стандартный
- 1. Регулируемая громкость
- 2. Регулируемый уровень низких частот
- 3. Регулируемый уровень высоких частот
- 4. Звуковые сигналы, производимые системой
- 5. Ограничитель
Улучшенный
- 1. Регулируемая громкость
- 2. Регулируемый уровень низких частот
- 3. Регулируемый уровень высоких частот
- 4. Звуковые сигналы, производимые системой
- 5. Ограничитель
- 6. Смешивание
- 7. Выходная мощность цифрового низкочастотного громкоговорителя
- 8. Компенсация низких частот
- 9. Компенсация высоких частот
- 10. Эквалайзер
Высшего класса
- 1. Регулируемая громкость
- 2. Регулируемый уровень низких частот
- 3. Регулируемый уровень высоких частот
- 4. Звуковые сигналы, производимые системой
- 5. Ограничитель
- 6. Смешивание
- 7. Выходная мощность цифрового низкочастотного громкоговорителя
- 8. Компенсация низких частот
- 9. Компенсация высоких частот
- 10. Эквалайзер
- 11. DPL2 - Система Dolby ProLogic II
Громкоговорители
| Таблица компоновки громкоговорителей | |||||
| Система | Передняя дверь/дверное зеркало | Передняя дверь | Задняя дверь | Стойка D | Приборная панель |
| Стандартный | 165 мм широкополосный громкоговоритель (16/4, 16/3). Сопротивление 4 Ом | 165 мм широкополосный громкоговоритель (16/6, 16/5). Сопротивление 4 Ом | - | ||
| Улучшенный | 36 мм высокочастотный громкоговоритель (16/55,16/56). Сопротивление 8 Ом | 165 мм низкочастотный и среднечастотный громкоговорители (16/4, 16/3). Сопротивление 2 Ом | 165 мм коаксиальный громкоговоритель (16/6, 16/5). Сопротивление 2 Ом | 36 мм высокочастотный громкоговоритель (16/58,16/57). Сопротивление 8 Ом | - |
| Высшего класса | 36 мм высокочастотный громкоговоритель (16/55,16/56). Сопротивление 8 Ом | 165 мм низкочастотный громкоговоритель, 80 мм среднечастотный громкоговоритель (16/4, 16/3). Сопротивление 4 Ом | 165 мм коаксиальный громкоговоритель (16/6, 16/5). Сопротивление 6 Ом | 36 мм высокочастотный громкоговоритель (16/58,16/57). Сопротивление 8 Ом | 2-полосный центральный громкоговоритель (16/26). Сопротивление равно 6 Ом,если установлен экран дисплея для (МММ). Сопротивление равно 8 Ом, если экран дисплея не установлен |

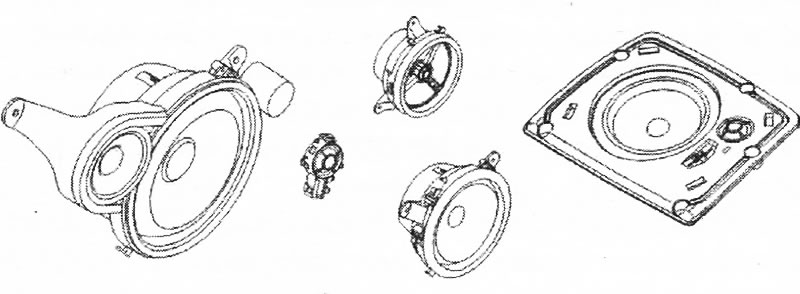

В автомобиле могут быть установлены две пары громкоговорителей и один центральный громкоговоритель. Двумя парами громкоговорителей являются: передние громкоговорители в передних дверях, задние громкоговорители в задних дверях. Центральный громкоговоритель расположен в середине приборной панели. В некоторых вариантах (AUD) высокочастотный громкоговоритель может быть подсоединен к передним и задним громкоговорителям. Высокочастотные громкоговорители передних громкоговорителей расположены в передней двери на той же высоте, что и дверные зеркала. Высокочастотные громкоговорители задних громкоговорителей расположены в стойке D. Три варианта (AUD) имеют различные компоновки громкоговорителей.
Стандартный: одна пара передних низкочастотных громкоговорителей, одна пара задних громкоговорителей. Каждый громкоговоритель состоит из преобразователя для всего диапазона частот. Не существует высокочастотных громкоговорителей, подсоединенных к этому варианту.
Улучшенный: пара передних низкочастотных/средней частоты громкоговорителей с высокочастотными громкоговорителями, задняя пара громкоговорителей (коаксиальных*) с высокочастотными громкоговорителями. Передние высокочастотные громкоговорители электрически подсоединены к тому же кабелю сигнала, что и передние громкоговорители. Задние высокочастотные громкоговорители электрически подсоединены к задним громкоговорителям.
Высшего класса: передняя пара 3-полосных громкоговорителей (состоящих из 2-полосных громкоговорителей с высокочастотными громкоговорителями), задняя пара громкоговорителей (коаксиальных*) с высокочастотными громкоговорителями, центральный громкоговоритель в приборной панели. Передние высокочастотные громкоговорители электрически подсоединены к тому же кабелю сигнала, что и передние громкоговорители. Задние высокочастотные громкоговорители электрически подсоединены к задним громкоговорителям.
Состоит из одного низкочастотного и одного высокочастотного преобразователя, встроенных в тот же блок.
Панель наушников

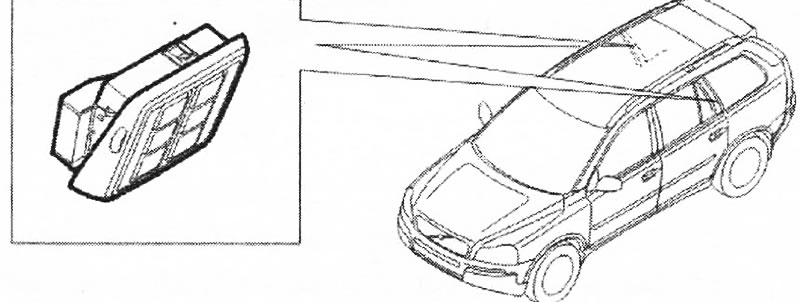

В зависимости от варианта модуля звуковоспроизведения (AUD) могут быть установлены 2 панели наушников. Панели имеют по 2 гнезда наушников, что в сумме дает четыре гнезда наушников. Каждое гнездо наушников имеет кнопку ПЕРЕКЛ. (SEL), которая используется для выбора источника звука, такого как проигрыватель компакт-дисков, проигрыватель минидисков и радио. Каждый выход наушников также имеет кнопки для выбора предыдущей и последующей композиции или одного из запрограммированных радиоканалов. Кнопки подсоединены внутри к резисторному каскаду. При нажатии кнопок создаются различные уровни напряжения. Эти напряжения расцениваются модулем управления как 3 различных выбора. При нажатии любой из кнопок эти данные передаются на (AUD). Модуль затем передает эти данные по сети MOST на (ICM). (ICM) затем меняет композицию или источник звука. Каждое гнездо наушников имеет управление громкостью, которое можно использовать для изменения уровня звука в наушниках. Панели наушников находятся в левой и правой стойках С. Если выбран источник звука, который уже был выбран через (ICM), композиция или радиоканал для этого источника звука не могут быть изменены через выход наушников. Между выходами наушников не существует разницы в приоритетах. Это означает, что радиоканал или композиция могут быть изменены через выход наушников для источника звука, используемого другим выходом наушников. Все выходы наушников с одним и тем же источником звука затем меняют радиоканал или композицию. Сигналы на гнезда наушников и кнопки на панели наушников напрямую подсоединены к (AUD).
Микрофон

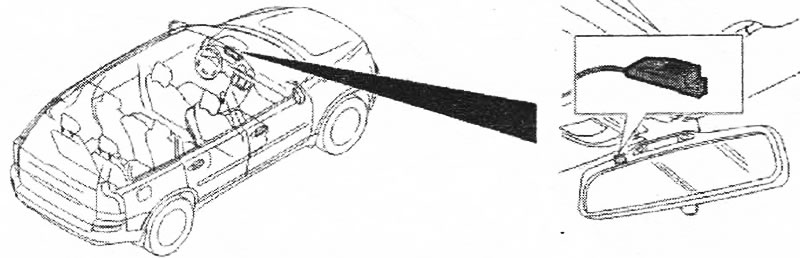

Все версии модуля звуковоспроизведения (AUD) имеют микрофон, который напрямую подсоединен к модулю управления. Микрофон установлен в зеркале заднего вида. Микрофон используется для таких функций, как телефонная система громкоговорения в (РНМ).
