Блоки управления — компьютерная связь LIN (Volvo XC90 I)

0

Оглавление: Компьютерная связь LIN 1:2 ↓ Компьютерная связь LIN 2:2 ↓

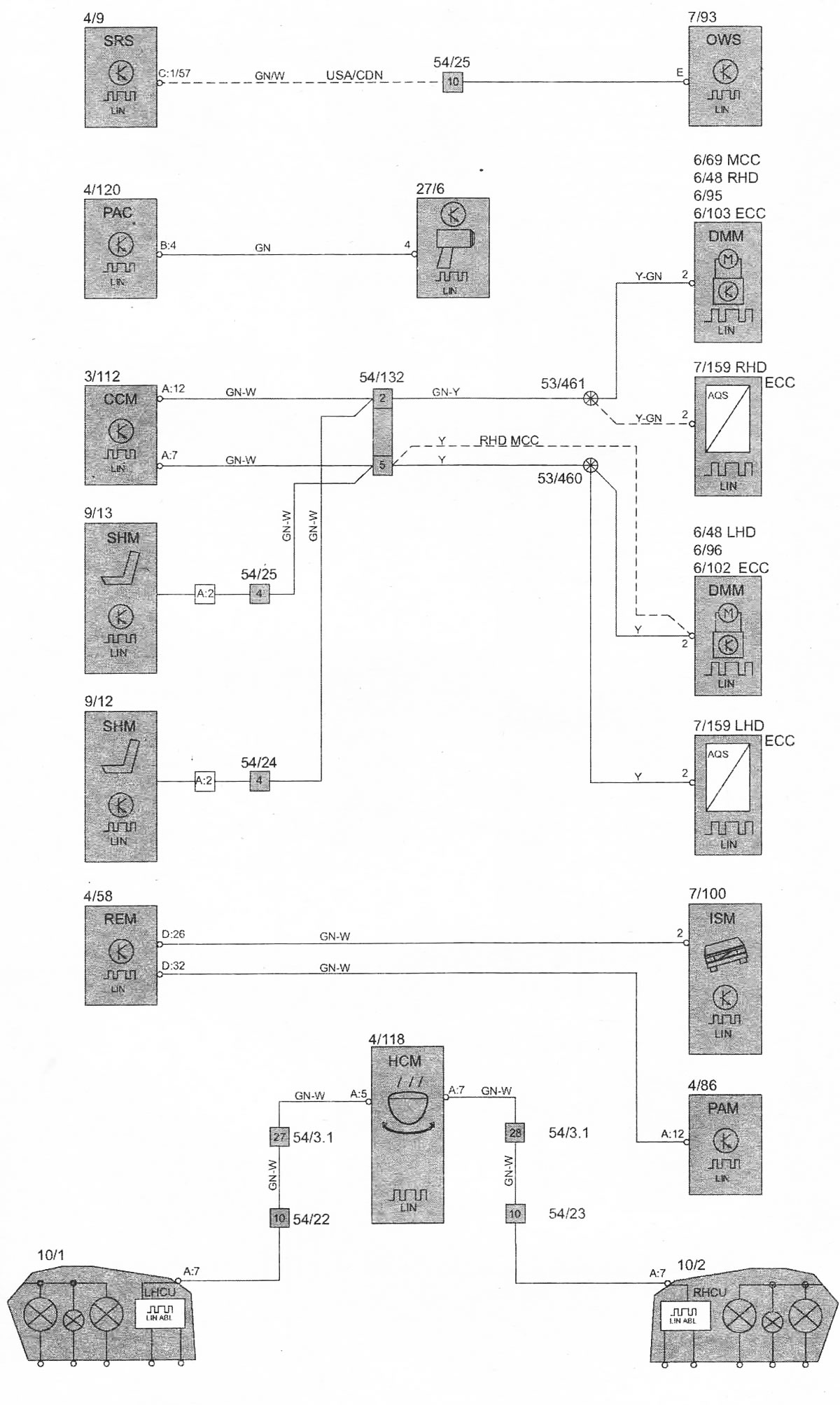

Компьютерная связь LIN 1:2

Блоки управления — компьютерная связь LIN

Открыть большую картинку в новой вкладке »

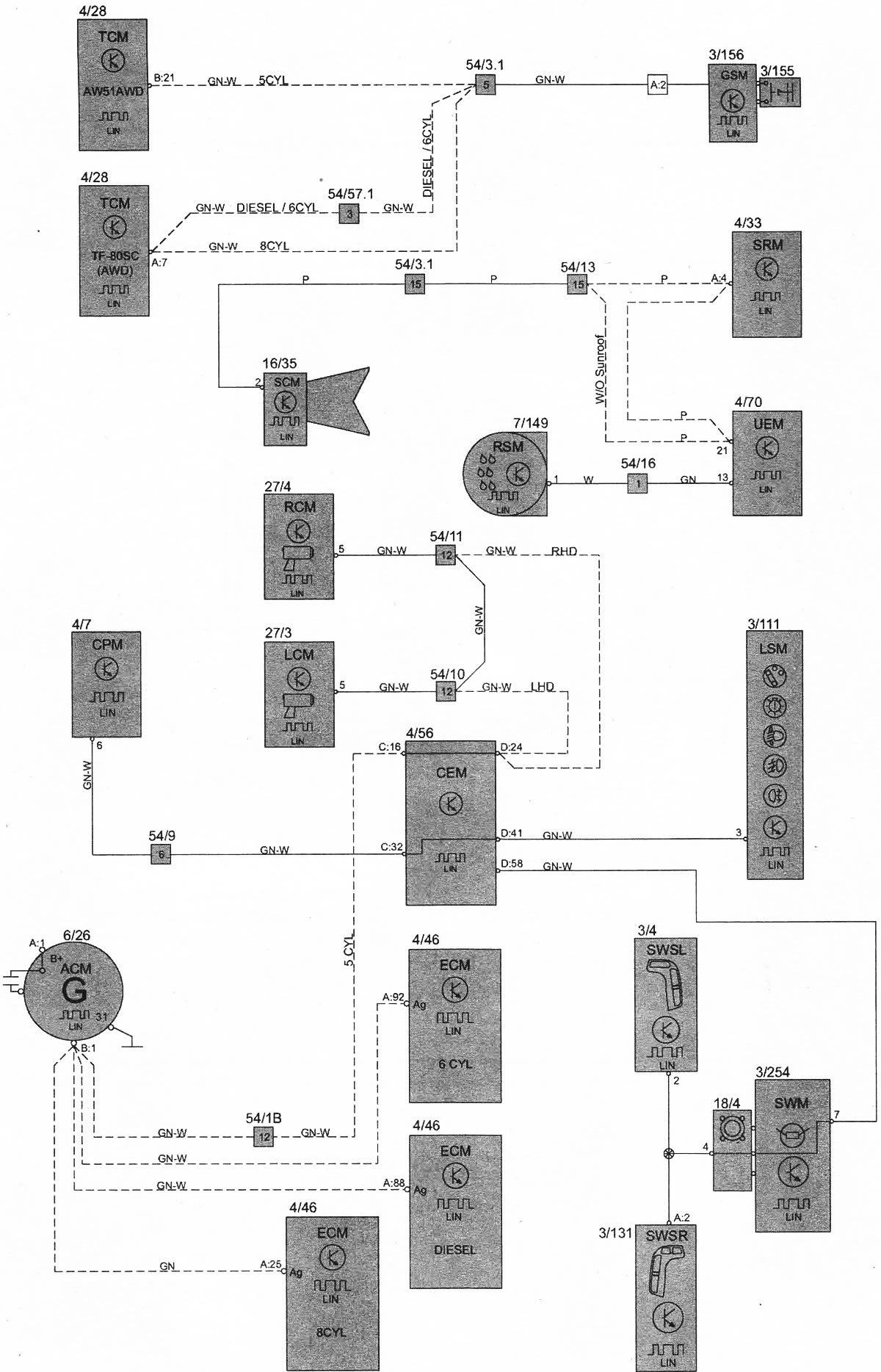

Компьютерная связь LIN 2:2

Блоки управления — компьютерная связь LIN

Открыть большую картинку в новой вкладке »

Статья проверена экспертом: Анатолий Стопариков
