Топливная система — система управления двигателем, 5-цил. Турбо (Volvo XC90 I)

  • Главная
  • Вольво
  • ХС90
  • 1 (2002-2015)
  • Электрооборудование
  • Электрические схемы
  • Топливная система — система управле…
0
Оглавление: Система управления двигателем,…↓ Система управления двигателем,…↓

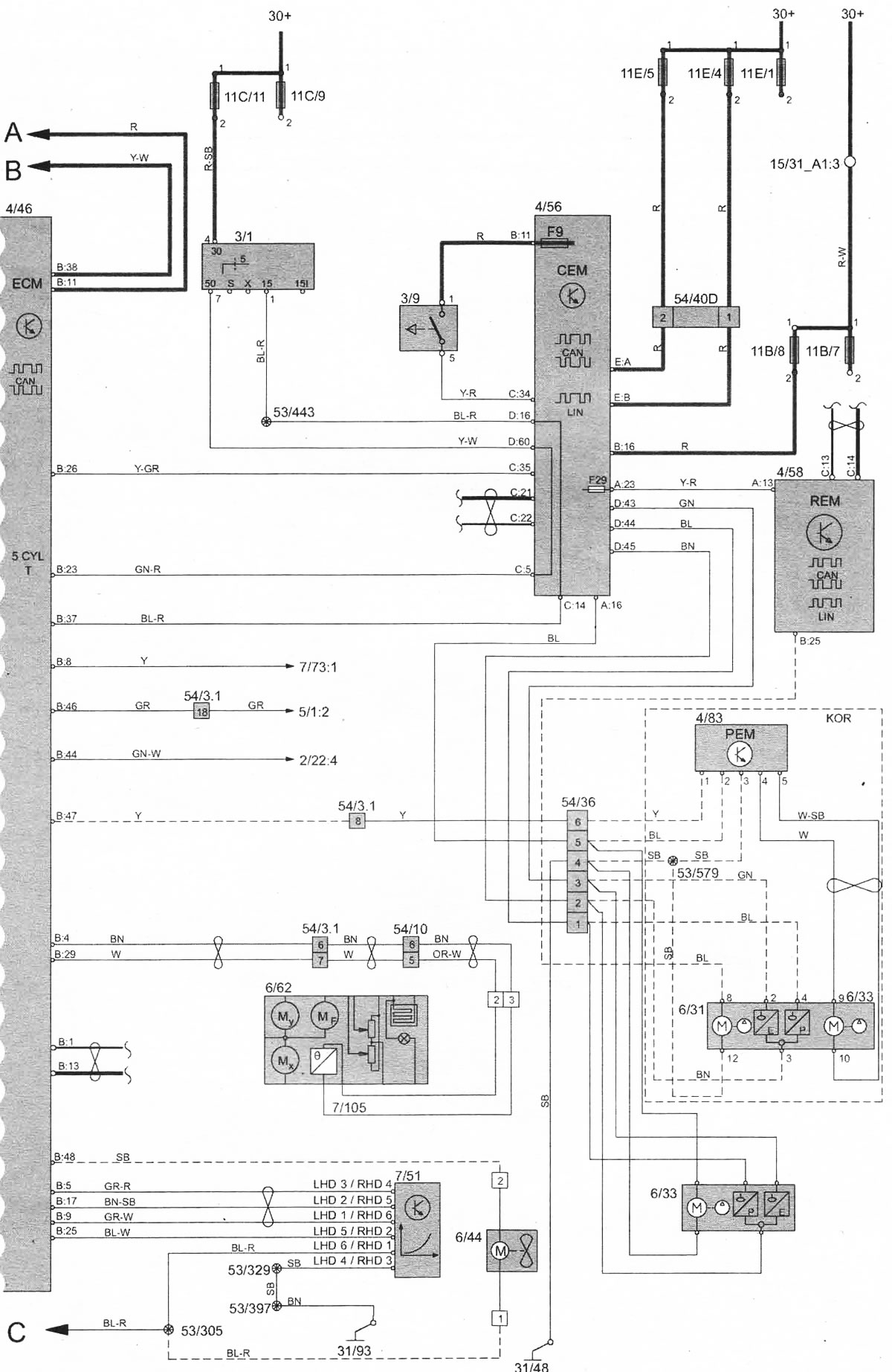

Система управления двигателем, 5-цил. Турбо 1:2



Топливная система — система управления…
Открыть большую картинку в новой вкладке »

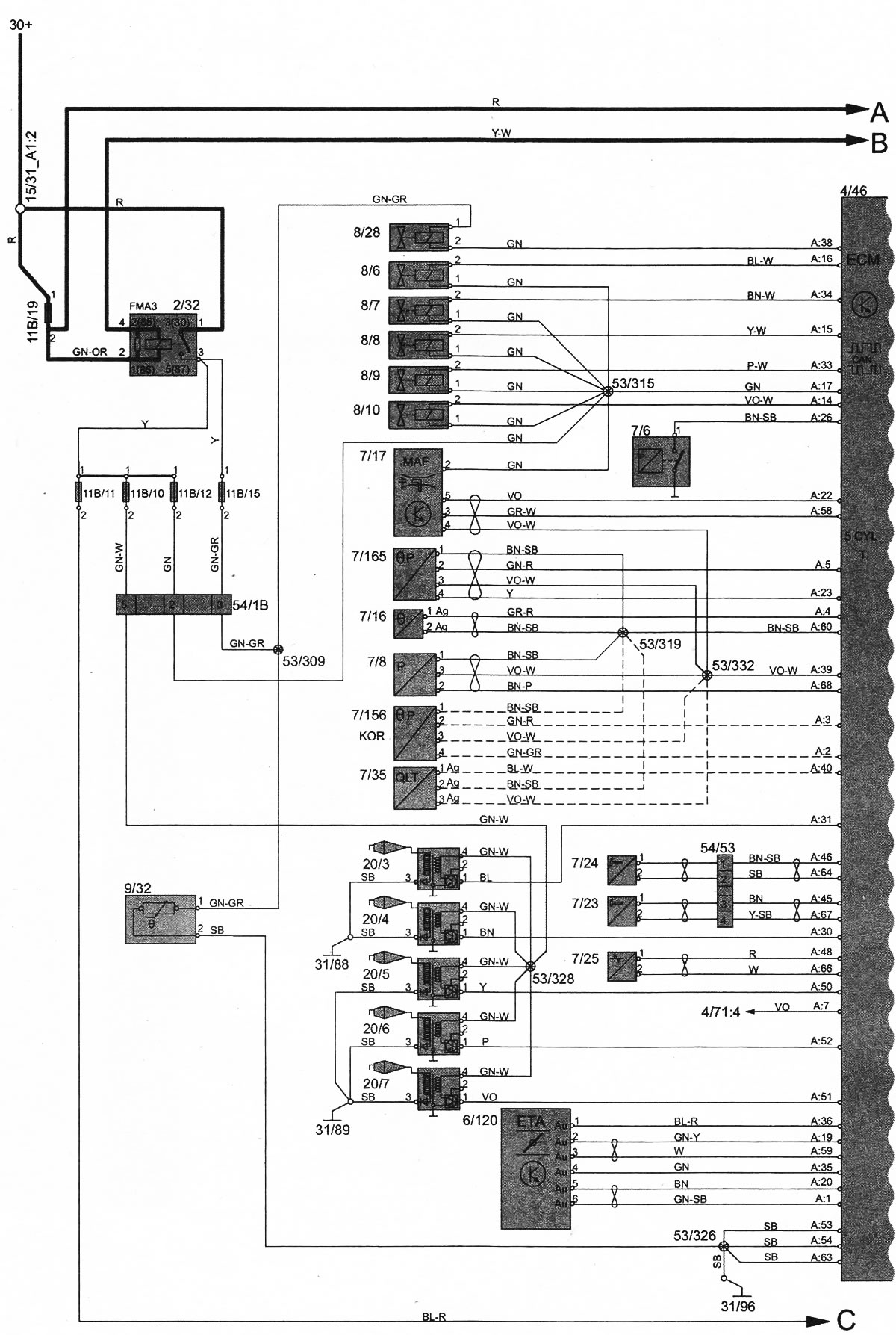

Система управления двигателем, 5-цил. Турбо 2:2



Топливная система — система управления…
Открыть большую картинку в новой вкладке »


Смотрите оригинал на указанном сайте (AutoInstruction.ru)
Статья проверена экспертом: Анатолий Стопариков
