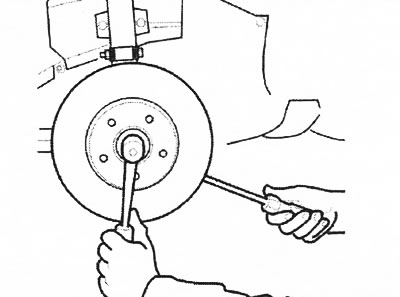

Снятие приводного вала
Выверните винт полуоси. В качестве упора вставьте отвертку в тормозной диск. Выбейте полуось из ступицы при помощи латунной выколотки. Отведите пружинную стойку в сторону.

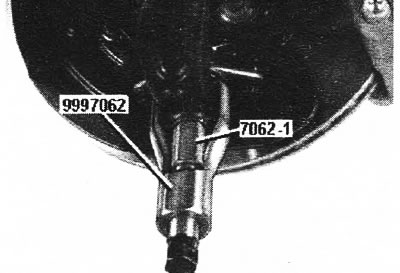

Демонтаж шарового шарнира из штанги

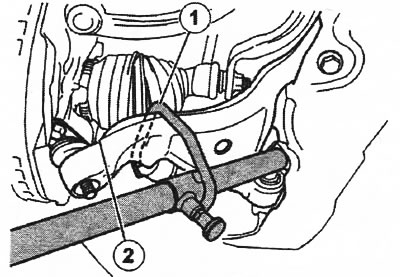

Освободите палец шарового шарнира из штанги. Поставьте колпачковую гайку 7062-1 на палец шарового шарнира. Затяните гайку так, чтобы она прижалась к штанге. Затем отверните гайку на 1 оборот так, чтобы между ней и штангой образовался зазор. Установите съемник на штангу и освободите шаровой шарнир из штанги.
Если фиксатор расположен у (2), возможно повреждение резинового защитного чехла шарового шарнира. Отожмите штангу при помощи рычага. Установите фиксатор у (1). Отсоедините пружинную стойку от штанги.
| Момент затяжки | |
| Корпус втулки,верхний рычаг управления в подрамнике, сзади (М12) | 65 Нм 90° |
| Задний подрамник в кузове (М12) | 100 Нм |
| Шаровой шарнир в рычаге управления (М14) | 100 Нм |
| Рычаг управления, спереди в подрамнике, переднее крепление(М12) | 1-й этап, 65 Нм. 2-й этап, до затяните на угол 105° |
| Рычаг управления, спереди в подрамнике, заднее крепление (М14) | 1-й этап, 105 Нм. 2-й этап, до затяните на угол 150° |
| Контргайка, наружная рулевая сошка к внутренней рулевой сошке (М14) | 70 Нм |
| Возвратный шланг в рулевом механизме (М18) | 25 Нм |
| Рулевое колесо в рулевой колонке (М14) | 40 Нм |
| Замок рулевого колеса в рулевой колонке (М8) | 18 Нм |
| Винт нижнего вала рулевого колеса | 25 Нм |
| Рулевая сошка в шпинделе колеса, стальн. | 70 Нм |
| Рулевая сошка в шпинделе колеса, алюмин. | 80 Нм |
| Рулевая сошка в шпинделе колеса | 80 Нм |
| Нагнетательный шланг в рулевом механизме (М16) | 25 Нм |
| Нагнетательный шланг в насосе (М16) | 32 Нм |
| Теплоизоляционный щиток в рулевом механизме (М5) | 6 Нм |

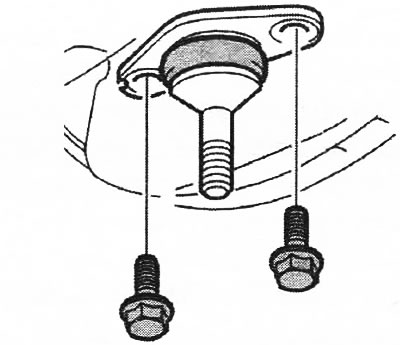

Выворачивание винтов шарового шарнира
Выверните винты полуоси, 2 шт.

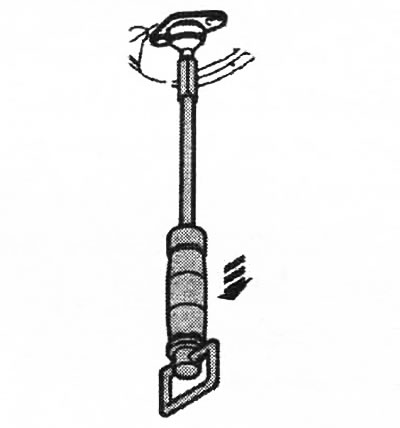

Снятие шарового шарнира
Установите: наверните гайку на шаровой шарнир, ударник на гайку. Выбейте шаровой шарнир.

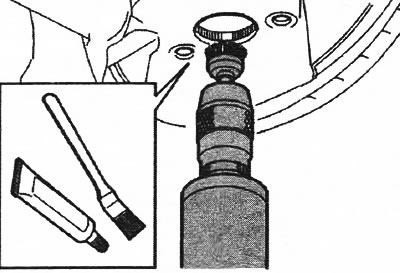

Очистка крепления шарового шарнира
Очистите седло шарового шарнира, а также поверхности сопряжения с помощью вращающейся проволочной щетки. Покройте седло пластичной смазкой для колесных подшипников.

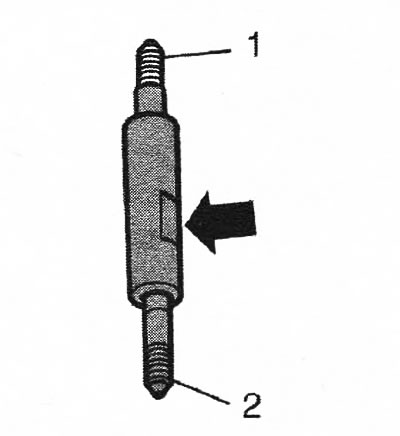

Установка направляющих штифтов
Направляющие винты 5781-ЗВ имеют захваты под ключ (см. стрелку), расположенные асимметрично. Используйте винт (2) с самым коротким расстоянием до захвата под ключ.

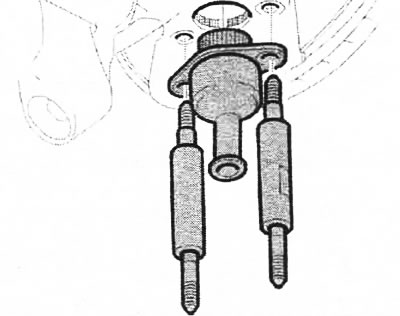

Установка шарового шарнира

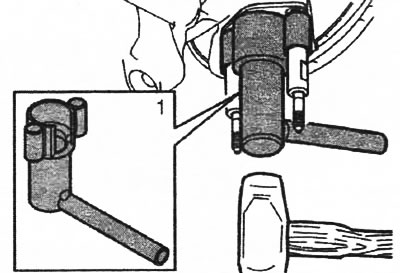

Во избежание повреждения резинового защитного чехла, оставьте на месте предохранительный колпак шарового шарнира. Установите новый шаровой шарнир при помощи направляющих винтов, не затягивая.

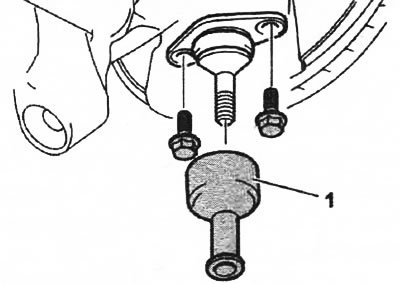

Прижмите шаровой шарнир к седлу при помощи прижима. Проверьте, чтобы шаровой шарнир располагался в центре седла. Забейте шаровой шарнир с помощью медного молотка. Выверните направляющие винты.
Затяните шаровой шарнир, используя новые винты, 2 шт. Снимите предохранительный колпак.
Установка полуоси
Вставьте полуось в ступицу. Поставьте новый винт, 1 шт. Используйте отвертку в качестве упора. Затяните.

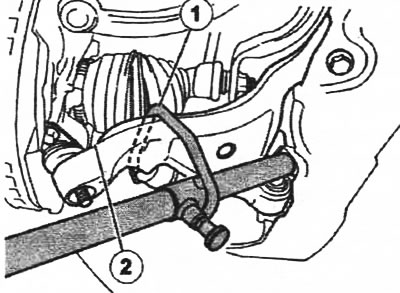

Установка шарового шарнира в штанге
Если фиксатор расположен у (2), возможно повреждение резинового защитного чехла шарового шарнира. Отожмите штангу при помощи рычага. Установите фиксатор у (1). Вставьте пружинную стойку в штангу.

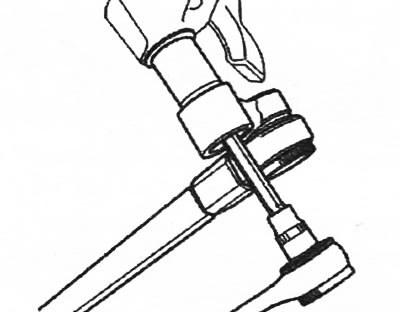

Установка гайки шарового шарнира
Палец шарового шарнира не должен проворачиваться. Используйте гаечный ключ Torx в качестве упора для предотвращения повреждения резинового защитного чехла. Поставьте гайку, 1 шт. Затяните. Установите колеса.
