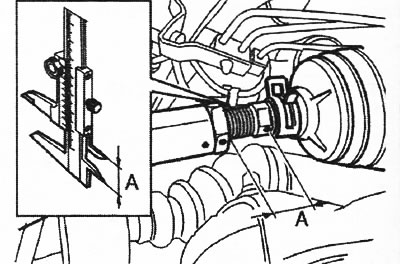

Снятие ограничителя
Снимите колесо. Тщательно очистите кожух и окружающую поверхность. Измерьте расстояние между контргайкой и краем захвата для гаечного ключа. Запишите результат измерения.

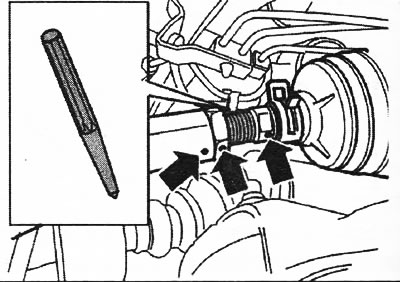

Маркировка
Пометьте шаровой шарнир, контргайку и поперечную рулевую тягу, как показано на иллюстрации. Регулировка угла установки передних колес не обязательна, если наружная рулевая сошка закреплена в первоначальном положении.
Снятие наружной рулевой сошки и кожуха
Снимите рулевую сошку со шпинделя колеса. Ослабьте контргайку. Снимите: рулевую сошку и контргайку, зажимы. Обмотайте лентой резьбу на внутренней рулевой сошке, чтобы защитить кожух при снятии. Снимите кожух.
Установка упора
Тщательно очистите поверхности на рейке рулевого механизма и инструменте. Установите упор. Затяните до 25 Нм. Расположите упор как можно ближе к ограничителю. При замене на более длинный ограничитель измерьте новый ограничитель и расположите упор так, чтобы было достаточно места для нового ограничителя.
Снятие ограничителя
Используйте инструмент 999 7083, чтобы снять рулевую сошку. Убедитесь, что используются соединительные тяги одинаковой длины. Снимите: рулевую сошку с рулевого механизма, ограничитель.
Установка ограничителя
Установите: новый ограничитель, поперечную рулевую тягу. Используйте герметик для резьбы. Снимите упор и насадку. Очистите рейку рулевого механизма после снятия инструментов. Проверьте рейку рулевого механизма на наличие повреждений.
Установка кожуха
Убедитесь, что кожух не имеет повреждений. Если имеются сомнения, используйте новый кожух. Убедитесь, что лента на резьбе на месте. Установите кожух при помощи новых зажимов. Снимите ленту.
Установка наружной рулевой сошки
Установите: наружную рулевую сошку. Убедитесь, что маркировка и размеры приблизительно совпадают. Установите рулевую сошку на шпинделе колеса. Используйте упор и затяните. Отрегулируйте так, чтобы маркировка и размер А соответствовали затянутой контргайке. Затяните контргайку. Установите колеса.
