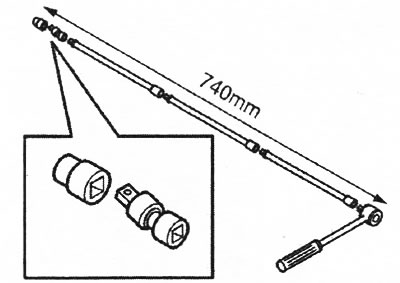

Снятие винта на нижнем вале рулевого колеса

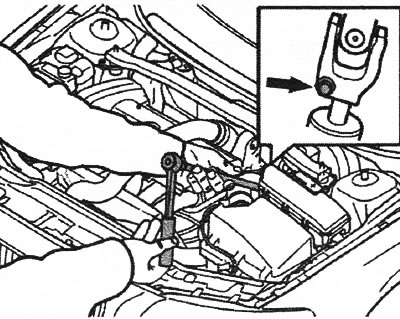

Если доступ к винту крепления шарнира вала рулевого колеса в рулевом механизме очень ограничен, установите инструмент, как показано на иллюстрации.
Выверните винт на креплении шарнира вала рулевого колеса в рулевом механизме из моторного отсека. Снимите подрамник.

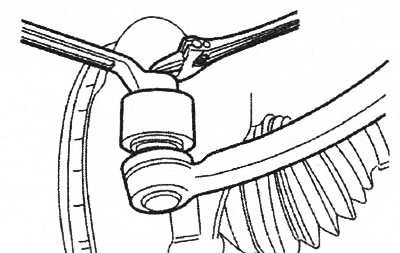

Снятие концов поперечной рулевой тяги
Убедитесь, что передние колеса направлены прямо вперед. Снимите передние колеса, концы поперечной рулевой тяги с рулевых сошек. Удерживайте при помощи нерегулируемого гаечного ключа, чтобы не повредился кожух.
С одной стороны измерьте длину поперечной рулевой тяги по отношению к корпусу рулевого механизма. Запишите результат измерения.

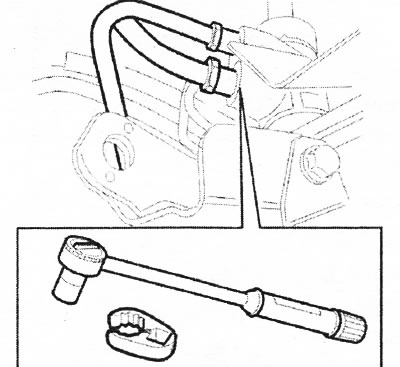

Снятие возвратных трубопроводов и линии подачи

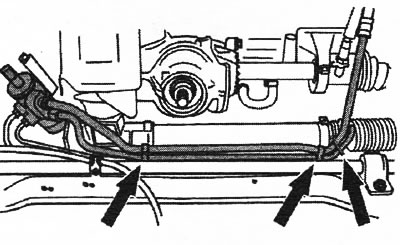

Подставьте емкость под рулевой механизм. Снимите: возвратные трубопроводы с рулевого механизма и слейте жидкость, линию подачи с рулевого механизма и слейте жидкость.
Снимите зажимы, удерживающие одни и те же линии. Запишите трассу прокладки линий/шлангов. Снимите рулевой механизм.
Установка рулевого механизма
Измерьте и отрегулируйте согласно сделанным ранее измерениям между концом поперечной рулевой тяги и корпусом рулевого механизма на новом рулевом механизме. Установите рулевой механизм.
Установка возвратного трубопровода и линии подачи
Установите линии согласно замеченной ранее трассе прокладки. Затяните возвратный трубопровод и линию подачи на рулевом механизме. Затяните до 25 Нм.
Используйте новое уплотнительное кольцо на трубке на рулевом механизме. Установите зажимы, удерживающие те же линии.
Установка концов поперечной рулевой тяги на рулевых сошках
Установите концы поперечной рулевой тяги на рулевых сошках. Используйте новые гайки. Затяните до 80 Нм. Удерживайте при помощи нерегулируемого гаечного ключа, чтобы не повредился кожух. Установите подрамник.
Установка винта на нижнем вале рулевого колеса
Откройте доступ к замку рулевого колеса. Поверните рулевое колесо таким образом, чтобы винт в креплении шарнира вала рулевого колеса был направлен прямо вперед. Затяните нижний винт на креплении шарнира вала рулевого колеса в рулевом механизме из моторного отсека. Затяните до 25 Нм. Используйте новый винт. Установите: возвратный шланг питательного бачка, зажимы жгута проводов вдоль шланга, линию подачи на насос рулевого привода с усилителем. Затяните до 25 Нм. Используйте новое уплотнительное кольцо на трубке насоса рулевого привода с усилителем.

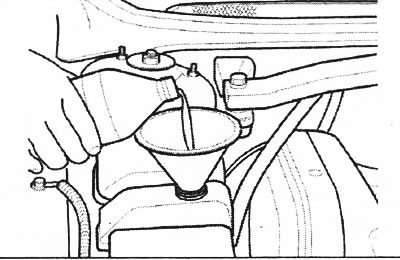

Установите: зажим на стойке между насосом рулевого привода с усилителем/двигателем, провод аккумулятора. Заполните бачок маслом. Используйте жидкость для рулевого привода с усилителем фирмы Volvo, номер 1161529-1, чтобы обеспечить необходимый сорт масла. Несколько раз поверните рулевое колесо до крайнего положения. Проверьте и, при необходимости, долейте масло. Опустите автомобиль. Задействуйте стояночный тормоз.
Запустите двигатель.
- А: Медленно поверните рулевое колесо вправо. Держите в положении максимального угла поворота 2 секунды.
- В: Медленно поверните рулевое колесо влево и задержите его в положении максимального угла поворота управляемых колес на 2 секунды. Повторите операции А и В приблизительно 10 раз.
