Даже когда рычаг выбора передачи находится в положении "P", если ключ зажигания находится в положении "LOCK" («БЛОКИРОВКА») или "ACC", или педаль тормоза не нажата, электрический ток не поступает к соленоиду.
В этом состоянии тяга соленоида блокировки переключения (или пластина блокировки) толкается от соленоида усилием пружины, и это препятствует движению кулачка блокировки (или шпильки защелки). Таким образом, кнопка на рычаге выбора передачи не работает, даже при нажатии, и рычаг выбора передачи не переключается.

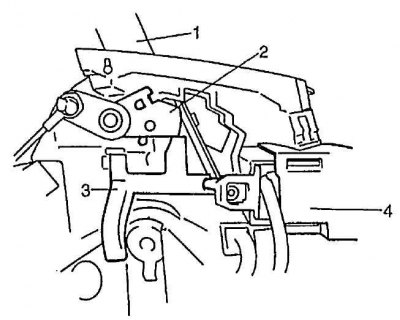

Тип-1
 |
1 - рычаг выбора передачи; 2 - кулачок блокировки; 3 - тяга соленоида блокировки переключения; 4 - соленоид блокировки переключения |

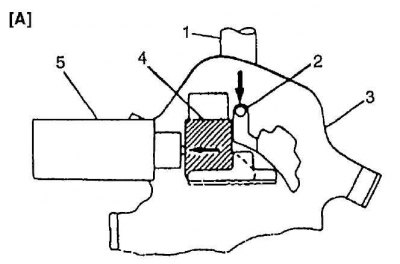

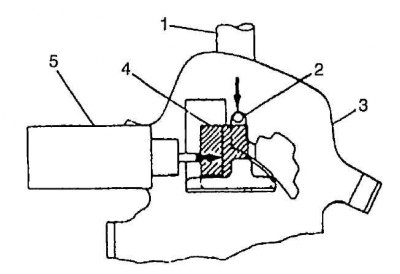

Тип-2
 |
1 - рычаг выбора передачи; 2 - шпилька защелки; 3 - пластина защелки; 4 - пластина блокировки; 5 - соленоид блокировки переключения |
