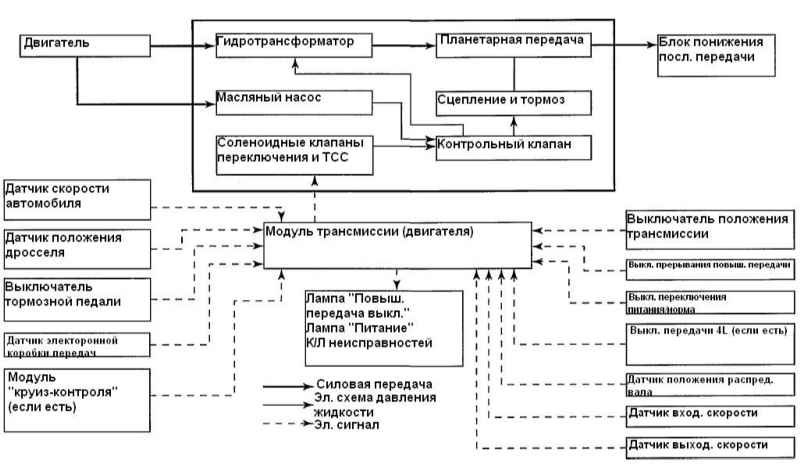

Двигатели G16/J20

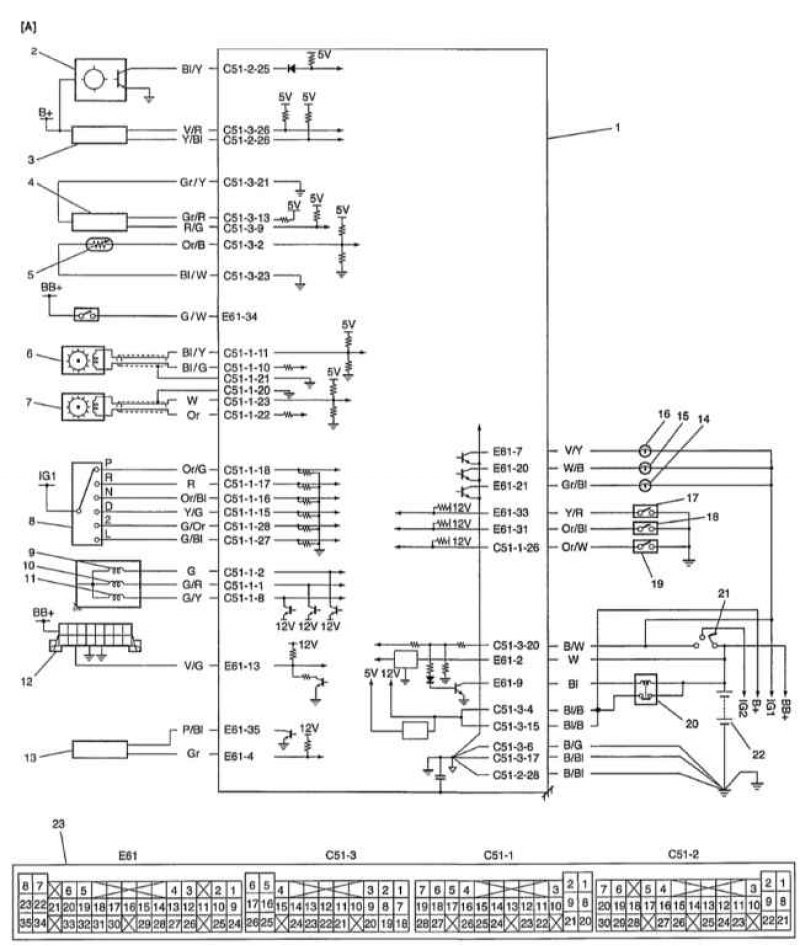

1 - электронный блок управления; 2 - датчик скорости автомобиля; 3 - датчик положения распредвала; 4 - датчик положения дросселя; 5 - датчик электронной коробки передач; 6 - датчик входной скорости автоматической коробки передач; 7 - датчик входной скорости автоматической коробки передач; 8 - выключатель положения трансмиссии; 9 - соленоид переключения-А; 10 - соленоид переключения-В; 11 - соленоид ТСС; 12 - соединитель передачи данных; 13 - модуль «круиз-контроля»; 14 - лампа «Питание»; 15 - лампа «Повышающая передача выключена»; 16 - К/Л неисправностей; 17 - выключатель прерывания повышающей передачи; 18 - выключатель переключения питания/норма; 19 - нижний выключатель полного привода; 20 - главное реле; 21 - выключатель зажигания; 22 - батарея; 23 - терминал электронного блока управления (вид со стороны соединительных проводов)
Цветовые обозначения проводов →
Бесперебойная функция
Эта функция обеспечивается надежным механизмом, который обеспечивает управляемость автомобилем, даже если соленоидный клапан переключения или датчик скорости вышли из строя.
В приведенной ниже таблице показано положение передачи при каждом переключении в нормальных\нестандартных условиях.
| Условия | ||||
| Положение переключения | Нормальные | Солено- | Солено- | Солено- |
| D | 1-я | 3-я | 1-я | Повыша- |
| 2-я | Повыша- | |||
| 3-я | ||||
| Повыша- | Повыша- | |||
| 2 | 1-я | 3-я | 1-я | 3-я |
| 2-я | 3-я | |||
| (3-я) | ||||
| L | 1-я | 1-я | 1-я | 1-я |
| (2-я) | (2-я) | |||
Механизм переключения

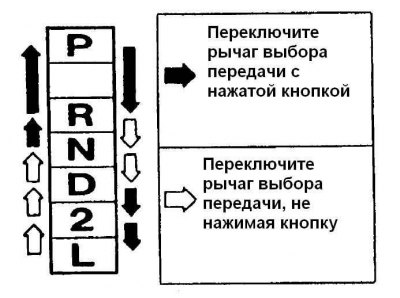

Для напольного типа используется такая же схема рычага переключения, и часто используемые положения "N" и "D" выбираются свободно.
Работа соленоидов переключения и соленоидов TCC
| Положение Передача СОЛЕНОИДЫ | D | 2 | L | P, N и R | ||||
| 1-я | 2-я | 3-я | 4-я (повыша- | 1-я | 2-я | 3-я | — | |
| Соленоид переключения-А (№1) | О | О | Х | Х | О | О | О | О |
| Соленоид переключения-В (№2) | Х | О | О | Х | Х | О | Х | Х |
| Соленоид ТСС | Х | Х | О | О | Х | Х | Х | Х |
О: Вкл. (клапан открыт) Х: выкл. (клапан закрыт).
