Символ | Цвет провода | |
B | BLK | Черный |
Bl | BLU | Синий |
Br | BRN | Коричневый |
G | GRN | Зеленый |
Gr | GRY | Серый |
Lbl | LT BLU | Голубой |
Lg | LT GRN | Светло зеленый |
O, Or | ORN | Оранжевый |
R | RED | Красный |
W | WHT | Белый |
Y | YEL | Желтый |
P | PNK | Розовый |
V | PPL | Фиолетовый |
Название цвета провода сокращено до трех или пяти букв от названия каждого цвета.

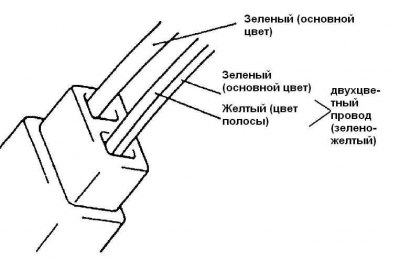

В автомобиле используются раскраска проводов двух типов. Первый – это одноцветный провод, а второй – это двухцветный (полосатый) провод. Для обозначения одноцветного провода используется только один цветовой символ (например «GRN»). Для обозначения двухцветного провода используются две цветовых символа (например «GRN/YEL»). Первый символ обозначает основной цвет провода («GRN» в предыдущем примере), а второй символ обозначает цвет полос («YEL» на предыдущем примере).
