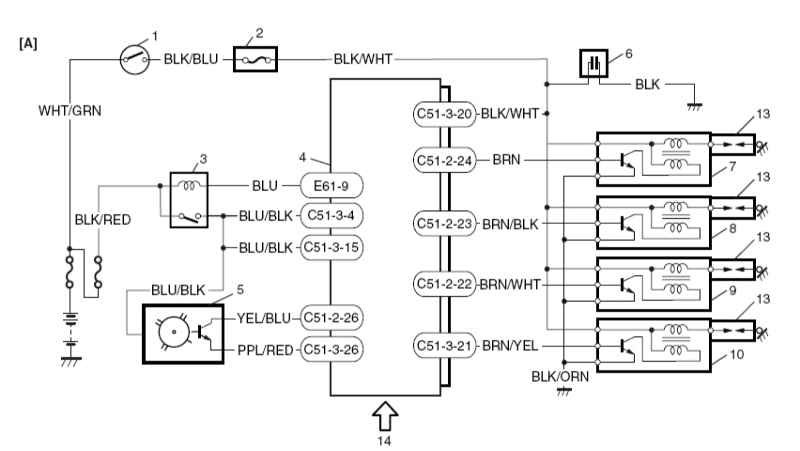

1 - переключатель зажигания; 2 - предохранитель катушки зажигания; 3 - реле питания; 4 - ECM (или PCM); 5 - CMP-сенсор; 6 - шумоподавитель; 7 - сборка катушки зажигания (для цилиндра №1); 8 - сборка катушки зажигания (для цилиндра №2); 9 - сборка катушки зажигания (для цилиндра №3); 10 - сборка катушки зажигания (для цилиндра №4); 11 - сборка катушки зажигания (для цилиндра №5); 12 - сборка катушки зажигания (для цилиндра №6); 13 - свеча зажигания; 14 - сенсорная информация (MAF-сенсор, ECT-сенсор, IAT-сенсор, TP-сенсор, CKP-сенсор, переключатель запуска двигателя, VSS)
Цветовые обозначения проводов →
