Внимание! Никогда не поворачивайте рулевое колесо при снятом нижнем рулевом вале. Если рулевое колесо повернуть и сбить с центрального положения контактную катушку (на подрулевых переключателях), ее снова придется центрировать. Поворот рулевого колеса более, чем на два с половиной оборота сломает контактную катушку.
Снятие
1. Поверните рулевое колесо так, чтобы передние колеса автомобиля были направлены прямо вперед.
2. Поверните выключатель зажигания в положение "LOCK" и выньте ключ.
3. Нанесите выравнивающие метки (3) на муфту вала (2) и вал (на стороне верхнего вала или на стороне колонки), чтобы по ним правильно установить на место.

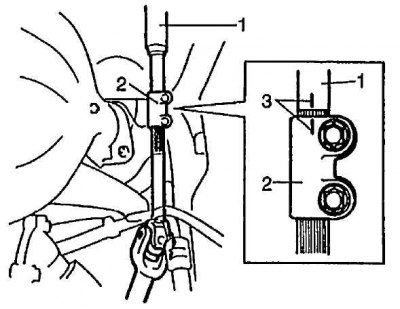

1 - рулевая колонка; 2 - муфта рулевого вала; 3 - метки
4. Сняв болт (4) с муфты вала со стороны верхнего вала или колонки и ослабив болт (5) со стороны нижнего вала, потяните муфту вала (2) в сторону нижнего вала (как показано стрелками на рисунке ниже).

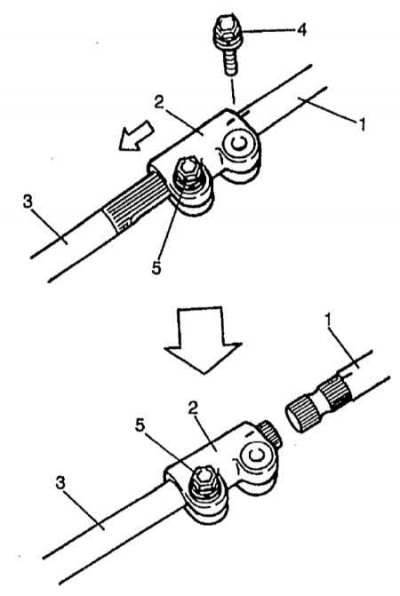

1 - верхний вал или рулевая колонка; 2 - муфта вала; 3 - нижний рулевой вал; 4 - болт со стороны верхнего вала; 5 - болт со стороны нижнего вала
5. Нанесите выравнивающие метки на нижнюю муфту нижнего вал a и шестеренчатый вал, чтобы по ним правильно установить.
6. Снимите болт (2) нижней муфты нижнего вала, затем снимите нижний вал.
7. Снимите болт муфты вала (со стороны нижнего вала) с муфты вала, затем снимите муфту вала (3) с нижнего вала (1).
Установка
1. Убедитесь, что передние колеса и рулевое колесо направлены прямо вперед.

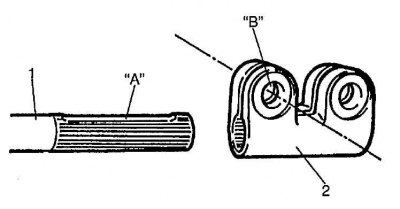

2. Совместите плоскую часть "A" нижнего вала с отверстием для болта "B" муфты вала (2). Затем вставьте муфту вала в нижний вал.
3. Установите болт муфты вала (со стороны нижнего вала) на муфту вала. Затяните вручную.
4. Вставьте шестеренчатый вал в нижнюю муфту нижнего вала (2) шлицей (1) нижней муфты, совместив метки (4) на шестеренчатом валу (5) и картере коробки передач (6).
5. Затем установите болт (3) нижней муфты нижнего вала на нижнюю муфту нижнего вала (2). Затяните до указанного значения момента затяжки. Момент затяжки: болт нижней муфты нижнего вала (а): 25 Н·м (2.5 кг-м, 18.0 фунта-фут).

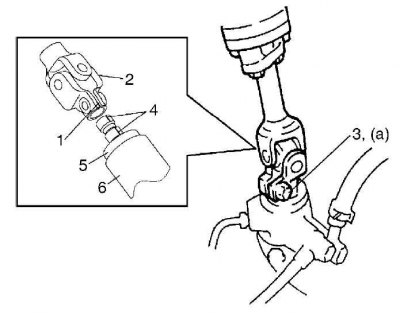

1 - нижний рулевой вал; 2 - нижняя муфта; 3 - болт нижней муфты; 4 - муфта рулевого вала; 5 - шестеренчатый вал; 6 - картер коробки передач
6. Установите муфту рулевого вала (2) на рулевой вал, совместив метки (3), нанесенные перед снятием.
Примечание. Убедитесь, что передние колеса и рулевое колесо направлены прямо вперед.

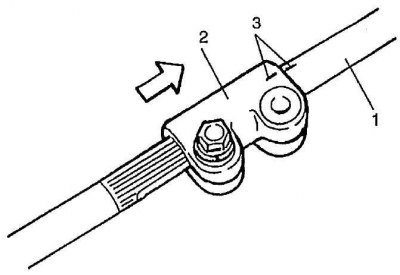

1 - верхний вал или рулевая колонка; 2 - муфта рулевого вала; 3 - метки

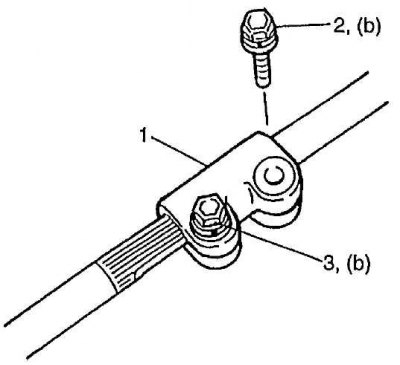

7. Установите болт муфты вала (со стороны верхнего вала или колонки) (2) на муфту вала (1). Сначала затяните болт муфты вала (со стороны колонки) (3) до указанного значения момента затяжки, а затем болт муфты вала (со стороны нижнего вала) до указанного значения момента затяжки. Момент затяжки: болт муфты вала (b): 25 Н·м (2.5 кг-м, 18.0 фунтов-фут).
