Отключение системы
1. Снимите крышку рулевой колонки (см. рис. 5.7).

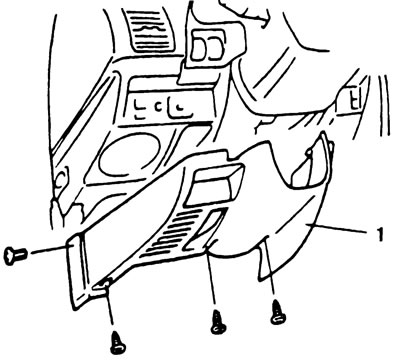

Рис. 5.7. Снимите крышку рулевой колонки. 1. Крышка рулевой колонки.
2. Установите колеса в положение для прямолинейной езды.
3. Поверните ключ в положение "LOCK" и выньте его.
Смотрите полную версию на сайте: AutoInstruction
4. Снимите предохранитель системы подушек безопасности в коробке предохранителей.
5. Отсоедините желтый разъем от подушки безопасности водителя, расположенной на колонке (см. рис. 5.8).

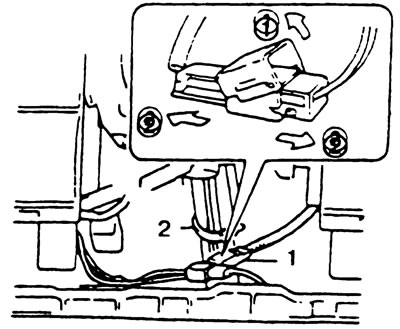

Рис. 5.8. Отсоедините желтый разъем от подушки безопасности водителя, расположенной на колонке. 1. Желтый разъем, 2. Стяжной ремень
6. Снимите крышку перчаточного ящика, отсоединив зажимы (см. рис. 5.9).

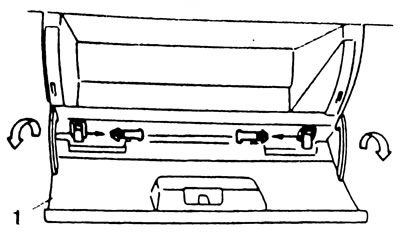

Рис. 5.9. Снимите крышку перчаточного ящика. 1. Крышка перчаточного ящика.
7. Снимите винты крепления перчаточного ящика (см. рис. 5.10).

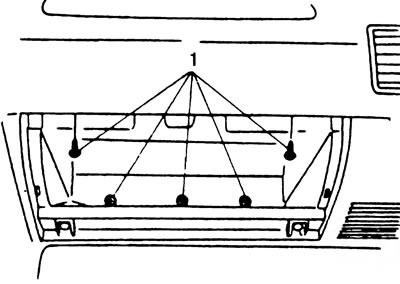

Рис. 5.10. Снимите винты крепления перчаточного ящика. 1. Винты.
8. Отсоедините желтый разъем проводки от подушки безопасности пассажира (см. рис. 5.11).

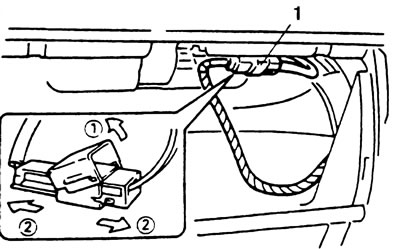

Рис. 5.11. Отсоедините желтый разъем проводки от подушки безопасности пассажира. 1. Желтый разъем.
Внимание! При снятом предохранителе подушки безопасности и ключе зажигания в положении "ON" сигнальная лампочка подушки безопасности должна гореть. Это нормальная реакция и она не является показанием неисправности системы подушек безопасности.
Подключение системы
9. Подключение производится в порядке, обратном снятию. После подключения поверните ключ зажигания в положение "ON" и проверьте, что сигнальная лампочка системы подушек безопасности горит 6 секунд и гаснет. Если это не так, следует провести диагностику системы (см. Раздел).
