Снятие
1. Отсоедините отрицательный провод от батареи.
2. Отключите систему подушек безопасности.
3. Отпустите болты крепления модуля подушки безопасности водителя (см. рис. 5.12).
Рис. 5.12. Болты крепления модуля подушки безопасности водителя
4. Отсоедините разъемы проводки и желтый разъем от модуля подушки безопасности (см. рис. 5.13).

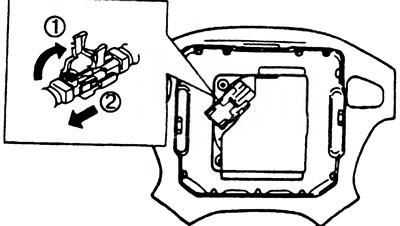

Рис. 5.13. Разъемы проводки и желтый разъем модуля подушки безопасности
Проверка
Внимание! Никогда не разбирайте модуль подушки безопасности и не проверяйте ее сопротивление. Если модуль подушки безопасности был уронен с высоты больше, чем 91.4 мм, его следует заменить.
5. Проверьте модуль визуально и если обнаружены повреждения или неисправности, замените его.
Неисправности, при обнаружении которых следует заменять модуль подушки безопасности:
- крышка рулевого колеса треснута;
- проводка или разъем повреждены;
- модуль имеет видимые повреждения после падения.
Установка
6. Подсоедините разъемы проводки (см.рис.5.14).

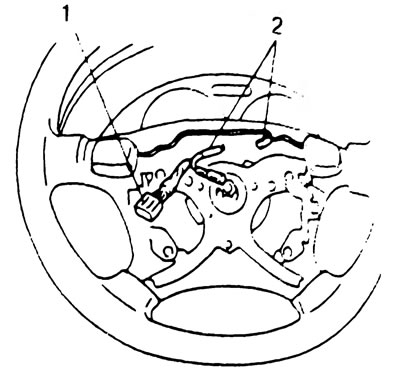

Рис. 5.14. Подсоедините разъемы проводки. 1. Провод модуля подушки безопасности, 2. Провод сигнала.
7. Установите модуль на рулевое колесо, держа его аккуратно, чтобы провода не сомкнулись между собой.
8. Проверьте зазор между модулем и рулевым колесом.
9. Затяните болты крепления дуля подушки безопасности до момента 9 Нм (см. рис. 5.12).
10. Подсоедините отрицательный провод к батарее.
