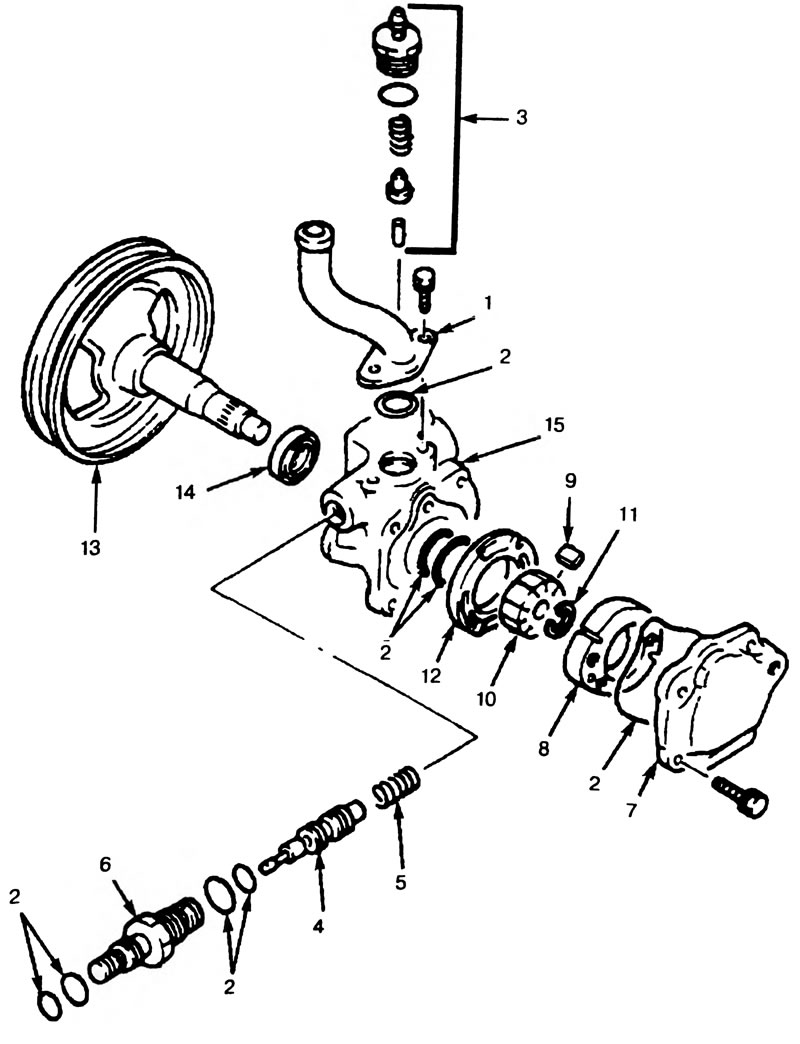

Рис. 5.4. Насос усилителя рулевого управления. 1. Переходник, 2. Уплотнительное кольцо, 3. Датчик давления, 4. Редукционный клапан, 5. Пружина, 6. Переходник редукционного клапана, 7. Крышка насоса. 8. Кулачковое кольцо, 9. Лопасть (10 штук), 10. Ротор насоса, 11. Стопорное кольцо, 12. Крайняя плита, 13. Шкив/вал насоса. 14. Уплотнение. 15. Корпус насоса.
