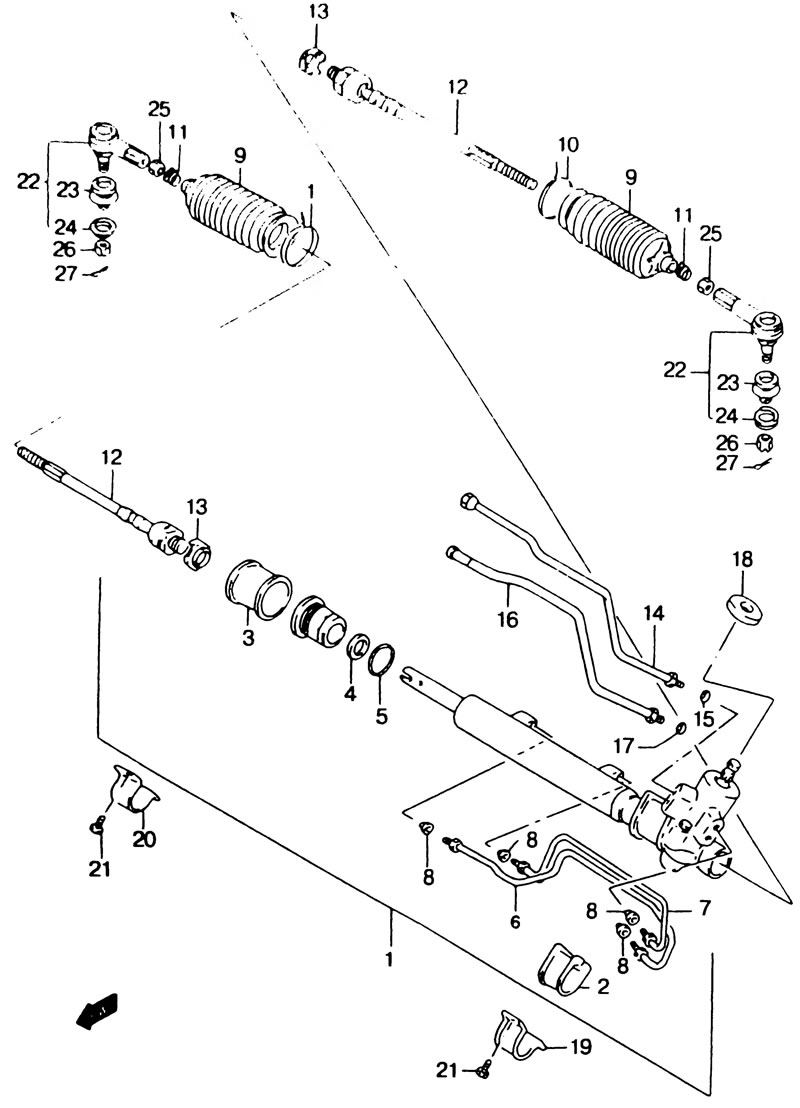

Рис. 5.2. Рулевое управление с усилителем (фиг. 146). 1. Рулевой механизм, 2. Опора шестерни, 3. Опора рейки, 4. Уплотнение, 5. Уплотнительное кольцо, 6. Трубка усилителя А, 7. Трубка усилителя В, 8. Переходник, 9. Защитный чехол, 10. Стопорное кольцо, 11. Зажим, 12. Рулевая тяга, 13. Прокладка, 14. Нагнетающие трубки, 15. Переходник, 16. Сливная трубка, 17. Переходник, 18. Прокладка, 19. Опорный кронштейн шестерни, 20. Опорный кронштейн рейки, 21. Болт, 22. Наконечник рулевой тяги, 23. Защитный чехол, 24. Зажим, 25, 26. Гайка, 27. Шплинт.
