Детали установки заднего приводного вала
1 - Отражательная пластина (внутренний ШРУС); 2 - Наружная обойма внутреннего ШРУСа; 3 - Пружинное стопорное кольцо; 4 - Внутренняя обойма; 5 - Шарик; 6 - Сепаратор; 7 - Пружинное стопорное кольцо; 8 - Бандажная лента крепления защитного чехла; 9 - Защитный чехол внутреннего ШРУСа; 10 - Защитный чехол наружного ШРУСа; 11 - Сборка наружного ШРУСа; 12 - Ротор колесного датчика ABS; 13 - Ступичный подшипник; 14 - Колесный болт; 15 - Ступица; 16 - Ступичная гайка
Усилия затягивания резьбовых соединений, Нм:
- Т1: 66
- Т2: 186
Снятие и установка
1. Отсоедините отрицательный провод от батареи.
2. Отпустите колесные гайки.
3. Поддомкратьте автомобиль и установите его на подпорки. Снимите задние колеса.
4. Расчеканьте ступичную гайку, и отдайте ее торцевым ключом при выжатой педали ножного тормоза.
Внимание! Во избежание повреждения подшипников после снятия колеса ступичную гайку следует ослабить и вновь затянуть!
5. Снимите сборку заднего дифференциала (см. Раздел Снятие, обслуживание, установка и регулировка заднего дифференциала Т-типа или Снятие, обслуживание, установка и регулировка заднего дифференциала VA-типа).

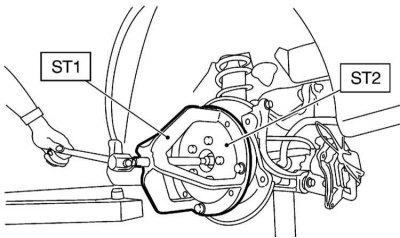

6. Высвободите задний приводной вал из ступицы колеса, - в случае необходимости воспользуйтесь съемником ST1 926470000 и оправкой ST2 927140000, - постарайтесь не повредить уплотнительные губки сальника и ротор колесного датчика.

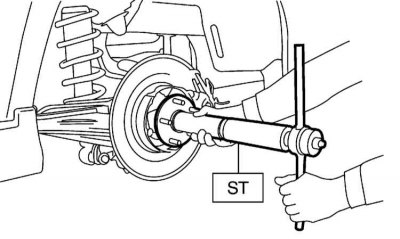

7. При помощи оправки ST1 922431000 и насадки ST2 927390000 заправьте наружный ШРУС приводного вала в шлицевое соединение ступицы, - постарайтесь не повредить ротор колесного датчика ABS.
Внимание! При установке не стучите по приводному валу молотком!
8. Дальнейшая установка производится в порядке, обратном порядку демонтажа компонентов. Проследите за тем, чтобы весь крепеж был затянут с требуемым усилием.
[Источник статьи размещён на портале: AutoInstruction.ru]
Разборка
1. Отпустите бандажные ленты, снимите защитный чехол с обоймы внутреннего ШРУСа и сдвиньте его к середине вала.
2. Поддев отверткой, снимите пружинное стопорное кольцо крепления наружной обоймы внутреннего ШРУСа.
3. Снимите наружную обойму внутреннего ШРУСа со сборки приводного вала.
4. Удалите смазку и извлеките 6 шариков.
5. Для снятия сепаратора с внутренней обоймы разверните его пол-оборота к дорожке внутренней обоймы.
6. При помощи плоскогубцев снимите пружинное стопорное кольцо крепления внутренней обоймы на вале.
7. Снимите внутреннюю обойму внутреннего ШРУСа.
8. Снимите с вала сепаратор и защитный чехол внутреннего ШРУСа, предварительно обмотав скотчем шлицы цапфы.
9. Отпустите бандажные ленты и снимите защитный чехол наружного ШРУСа, - наружный шарнир разборке не подлежит и в случае выхода из строя заменяется в комплекте с валом.
Сборка
Внимание! Для смазывания компонентов наружного конца приводного вала следует использовать смазку Molylex No. 2 (No. 723223010), а для смазывания внутреннего конца - смазку VU-3A702 (No. 23223GA050) (желтого цвета).
1. Установите защитный чехол наружного ШРУСа и набейте в него 60÷70 г смазки Molylex No. 2.
2. Наденьте на вал защитный чехол внутреннего ШРУСа, сдвинув ближе к середине сборки.

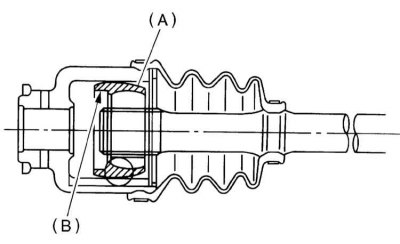

A - Сепаратор; B - Выборка
3. Посадите на вал сепаратор внутреннего ШРУСа.
4. Установите на вал внутреннюю обойму внутреннего ШРУСа и зафиксируйте ее стопорным кольцом.
6. Набейте внутрь наружной обоймы внутреннего ШРУСа 80÷90 г смазки VU-3A702.
7. Набейте смаку в окна сепаратора.
8. Заправьте в подшипниковую сборку шесть шариков.
9. Выровняйте наружную обойму относительно шариков и посадите ее на сборку подшипника.
10. Посадите пружинное стопорное кольцо в приемную канавку на наружной обойме внутреннего ШРУСа.
11. Смажьте ровным слоем смазки внутреннюю поверхность защитного чехла (20÷30 г).
12. Установите защитный чехол внутреннего ШРУСа, - проследите, чтобы чехол не оказался перекручен.
Внимание! Внутренняя сторона большего конца защитного чехла наружного ШРУСа и посадочная канавка на корпусе шарнира должны быть свободны от смазки и прочих веществ! При установке шарнир должен находиться в нейтральном положении.
13. Закрепите защитные чехлы новыми бандажными лентами.
Проверка
См. Раздел Снятие, обслуживание и установка переднего приводного вала.
