Положение для сборки тарельчатой пружины на внутреннем шарнире
1. Тарельчатая пружина
Положение для сборки тарельчатой пружины и упорное кольцо на наружном шарнире
Запрессовать шарнир до упора.
Надеть стопорное кольцо.
1. Тарельчатая пружина; 2. Упорное кольцо

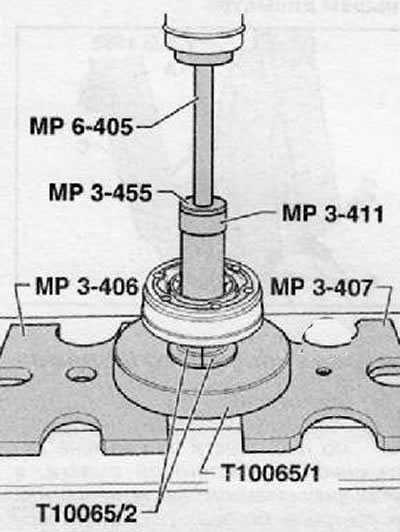

Запрессовывание внутреннего шарнира
Примечание. Фаска на внутреннем диаметре ступицы (шлицевое соединение) должна направляться к пояску приводного вала.
Натяжение зажимного хомутика на наружном шарнире

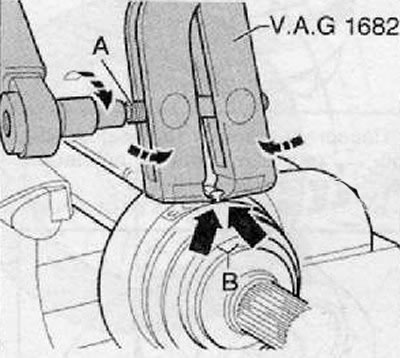

Установить цанговый зажим, напр. -V.A.G 1682- таким образом, как это представлено на рисунке. При этом нужно проследить за тем, чтобы щеки цангового зажима прилегали в углах хомутика -стрелки В-.
Натянуть зажимный хомутик по ворачиванием винта при помощи гаечного ключа с тарированным моментом затяжки (при этом нельзя, чтобы цанговый зажим поворачивался).
Примечание.
- Затягивание возможно осуществить только цанговым зажимом, напр. -V.A.G 1682-. так как защитная манжета изготовлена из твердого материала (по сравнению с резиной) и, следовательно, необходимо применить хомутик из нержавеющей стали.
- Момент затяжки: 25 Нм.
- Пользоваться гаечным ключом с тарированным моментом затяжки -С-.
- Проследить за легкостью хода резьбы винта -А- цангового зажима При необходимости смазать ее консистентной смазкой.
- В случае тугоподвижного винта, напр. вследствие загрязнения резьбы, невозможно при предусмотренном моменте затяжки достичь усилия, необходимого для натяжения зажимного хомутика.
Зажатие зажимного хомутика на меньшем диаметре
