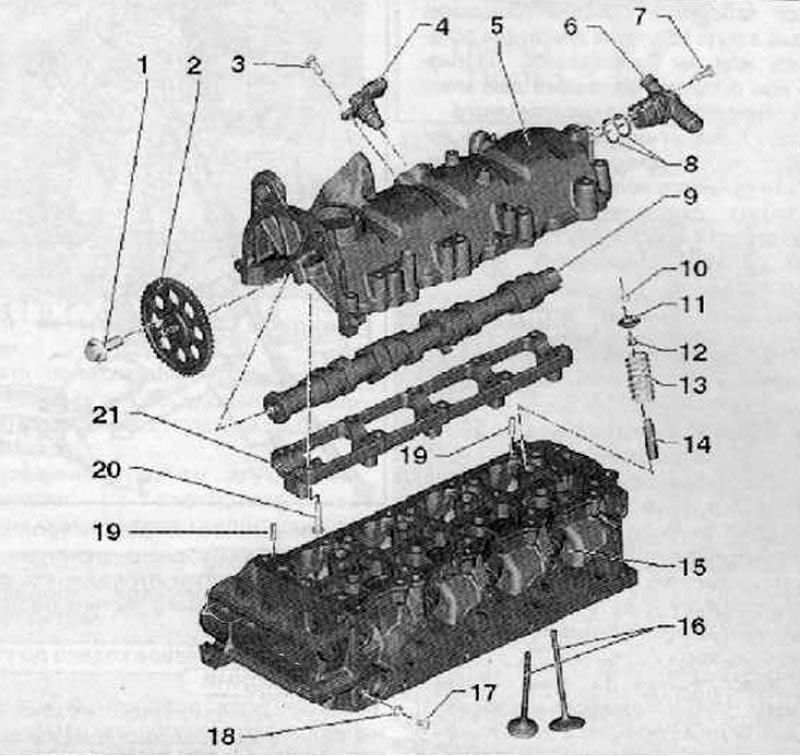

1. Болт крепления звездочки привода распределительного вала, момент затяжки при установке 50 Нм + довернуть на угол 90°; 2. Звездочка привода распределительного вала; 3. Болт крепления датчика положения распределительного вала, момент затяжки при установке 10 Нм; 4. Датчик положения распределительного вала; 5. Крышка головки блока цилиндров; 6. Односторонний клапан; 7. Болт крепления одностороннего клапана, момент затяжки болта крепления при установке 10 Нм; 8. Уплотнительное кольцо; 9. Распределительный вал; 10. Сухари крепления клапана; 11. Верхняя опора клапанной пружины; 12. Маслосьемный колпачок; 13. Клапанная пружина; 14. Направляющая втулка клапана; 15. Головка блока цилиндров; 16. Клапаны; 17. Винт крепления, момент затяжки при установке 15 Нм; 18. Прокладка; 19. Направляющие штифты; 20. Винт крепления, момент затяжки при установке 8 Нм; 21. Рамка опор распределительного вала

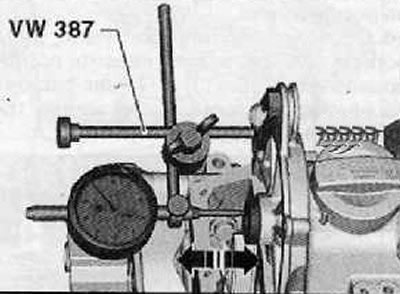

Проверка осевого зазора распределительного вала
Предел износа: 0,4 мм.

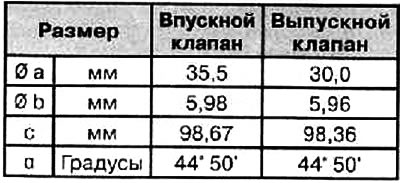

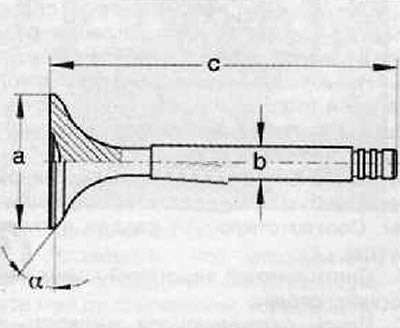

Размеры клапанов
Примечание. Клапаны нельзя дополнительно обрабатывать допустима только их притирка.
 |
 |
