Примечание.
- Необходимые специальные приспособления, контрольные и измерительные приборы, а также вспомогательные средства:
- Улавливающая ванна для цеховых кранов -VAS 6208-.
- Клещи для пружинных хомутиков.
Снятие
Примечание. Слитую охлаждающую жидкость нужно отвести в чистую посуду с целью ликвидирования или же последующего применения.
1. Слить охлаждающую жидкость.

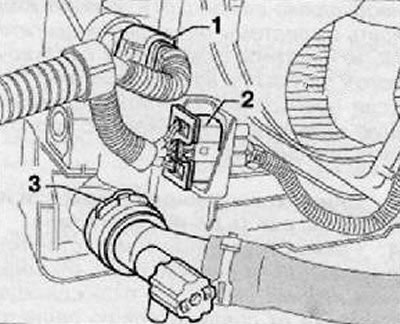

2. Отсоединить разъем жгута электропроводки (1) от термовыключателя вентилятора для охлаждающей жидкости -F18- и отсоединить разъем жгута электропроводки (2) на обечайке вентиляторов, как показано на рисунке ниже.
3. Отсоединить верхний и нижний шланги для охлаждающей жидкости от присоединительных патрубков радиатора.
Примечание. У автомобилей без кондиционера нельзя самостоятельно заменить радиатор без вентилятора для дополнительного охлаждения.
Для автомобилей с кондиционером
4. Снять передний бампер (подробнее, см. соответствующий раздел в главе Кузов).
5. Снять передние фары головного освещения (подробнее, см. соответствующий раздел в главе Электрооборудование и электросистемы).
6. Выкрутить винт (в верхней части держателя вентилятора), придерживающий держатель трубы трубопровода кондиционера.
7. Снять радиатор в сборе.
