Примечание.
- Необходимые специальные приспособления, контрольные и измерительные приборы, а также вспомогательные средства:
- Устройство для проверки системы охлаждения -V.A.G 1274 В-.
- Переходник (адаптер) прибора для проверки системы охлаждения -V.A.G 1274/8-.
- Переходник (адаптер) прибора для проверки системы охлаждения -V.A.G 1274/9-.
Примечание. Перед началом проверки прогреть двигатель до нормальной рабочей температуры.
Внимание. При открытии уравнительного бака может иметь место утечка горячего пара. Во избежание ранения глаз и ожогов необходимо пользоваться защитными очками и защитной спецодеждой. Закрыв пробку тряпкой, осторожно открыть ее.
1. Открыть крышку расширительного бачка.

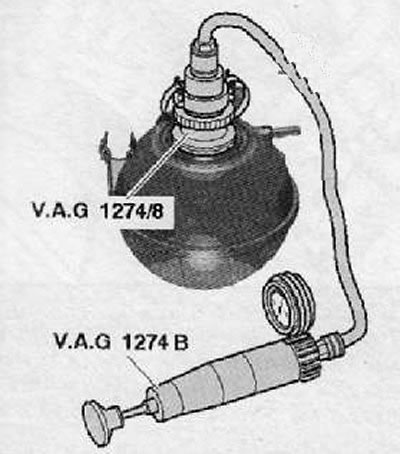

2. Вкрутить переходник для устройства для проверки системы охлаждения -V.A.G 1274/8- в расширительном бачке для охлаждающей жидкости.
(Информация представлена на сайте: Autoinstruction)
3. Подсоединить присоединяющий элемент -V.A.G 1274 В/1- к адаптеру устройства для проверки системы охлаждения -V.A.G 1274/8-.
4. Соединить присоединяющий элемент -V.A.G 1274 В/1- поставляемым соединительным шлангом с устройством для проверки системы охлаждена -V.A.G 1274 В-.
5. Ручным насосом на испытательном приборе создать избыточное давление 0,1 МПа (1.0 бар).
Внимание.
- Опасность ожога
- Прежде чем отсоединить устройство для проверки системы охлаждения -V.A.G 1274 В-от соединительного шланга или присоединяющий элемент -V.A.G 1274 В/1-, абсолютно необходимо понизить давление.
- Для этого следует нажать разгрузочный клапан на устройстве для проверки системы охлаждения -V.A.G 1274 В- и держать его нажатым до тех пор, пока на манометре не появится значение "0".
Если значение давления падает
6. Обнаружить негерметичное место и устранить неисправность.
Контроль предохранительного клапана в крышке

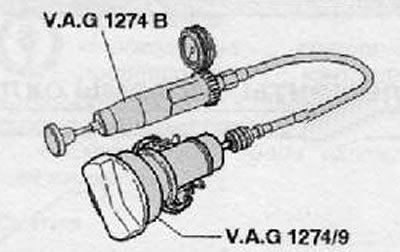

1. Вкрутить крышку в переходник для устройства для проверки системы охлаждения -V.A.G 1274/9-, как показано на рисунке ниже.
2. Присоединить присоединяющий элемент -V.A.G 1274 В/1- к переходнику устройства для проверки системы охлаждения -V.A.G 1274/9-, как показано на рисунке ниже.
3. Соединить присоединяющий элемент -V.A.G 1274 В/1- поставляемым соединительным шлангом с устройством для проверки системы охлаждения -V.A.G 1274 В-.
4. Покачать ручным насосом При наличии избыточного давления 0,14...0,16 МПа (1,4...1,6 бар) предохранительный клапан должен открыться.
Предохранительный клапан открывается слишком рано или слишком поздно
5. Заменить пробку.
