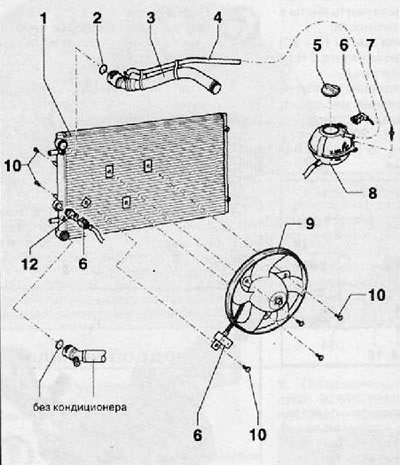

1. Радиатор системы охлаждения двигателя; 2. Уплотнительное кольцо; 3. Верхний патрубок системы охлаждения; 4. Водяной шланг системы охлаждения; 5. Крышка расширительного бачка; 6. Разъем жгута электропроводки; 7. Шпилька, момент затяжки при установке 2 Нм; 8. Расширительный бачок системы охлаждения; 9. Вентилятор системы охлаждения; 10. Винт крепления, момент затяжки при установке 5 Нм; 11. Нижний патрубок системы охлаждения; 12. Термовыключатель вентилятора охлаждения радиатора, момент затяжки выключателя при установке 25 Нм

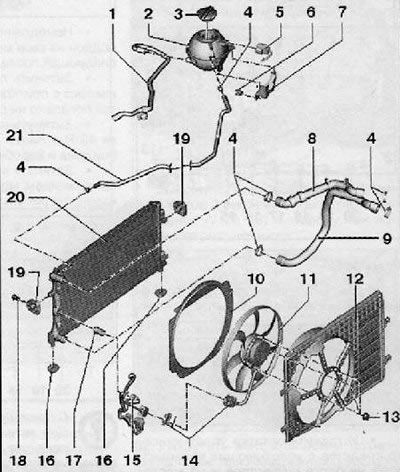

1. Водяной шланг; 2. Расширительный бачок; 3. Крышка расширительного бачка; 4. Хомут крепления; 5. Разъем жгута электропроводки; 6. Фиксирующий зажим; 7. Опора; 8. Верхний патрубок системы охлаждения; 9. Нижний патрубок системы охлаждения; 10. Промежуточная пластина вентилятора радиатора системы охлаждения двигателя; 11. Вентилятор системы охлаждения двигателя; 12. Кожух вентилятора; 13. Винт крепления, момент затяжки при установке 10 Нм; 14. Опора; 15. Разъем жгута электропроводки термовыключателя вентилятора системы охлаждения; 16. Нижняя опора радиатора; 17. Термовыключатель вентилятора системы охлаждения; 18. Винт крепления, момент затяжки винта при установке 10 Нм; 19. Верхняя опора радиатора; 20. Радиатор в сборе; 21. Водяной шланг (к расширительному бачку)
