Примечание. На моделях, оборудованных водительской подушкой безопасности следует соблюдать соответствующие меры предосторожности (см. Главу Бортовое электрооборудование).
Снятие
1. Отсоедините отрицательный провод от батареи.
2. Снимите рулевое колесо (см. Раздел Снятие и установка рулевого колеса).
3. Снимите с верхней части рулевой колонки комбинированные подрулевые переключатели (см. Главу Бортовое электрооборудование).

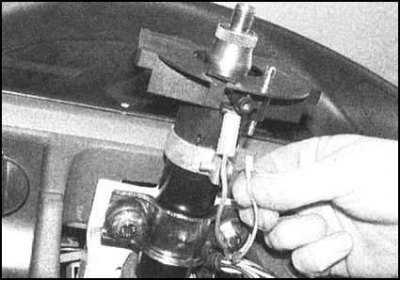

4. Отсоедините электропроводку от контактов клаксона на держателе подрулевых переключателей.

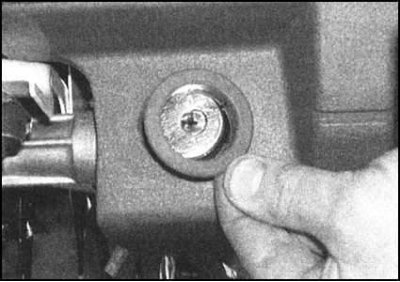

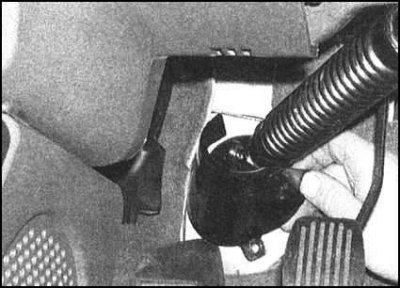

5. Аккуратно поддев, снимите с панели приборов облицовку замка зажигания/блокировки руля.

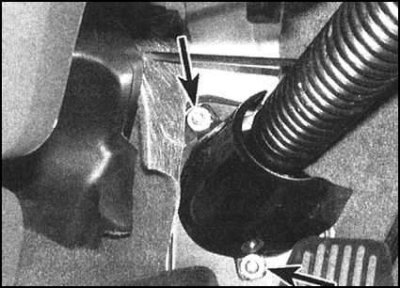

6. При соответствующей комплектации отогните назад ковровое покрытие, затем отдайте винт и гайку крепления отделочного кожуха основания рулевой колонки с целью обеспечения доступа к нижнему карданному шарниру промежуточного вала.

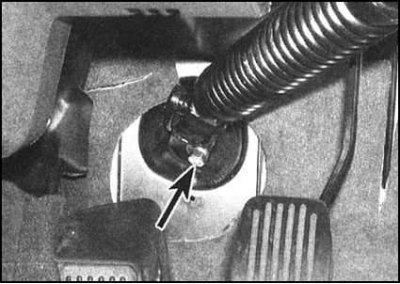

7. Краской или маркером пометьте положение нижнего карданного шарнира промежуточного вала относительно приводной шестерни рулевой рейки, затем выверните стяжной болт шарнирной сборки.

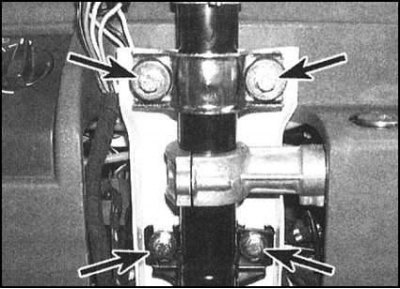

8. Выверните верхние болты крепления колонки...

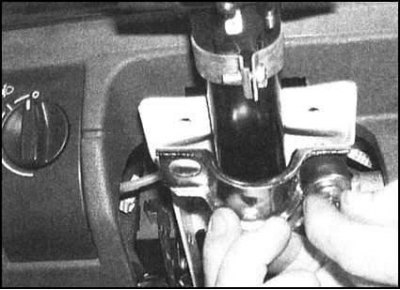

...постарайтесь запомнить установочные положения дистанционных шайб и резиновых подушек. Снимите крепежный хомут.

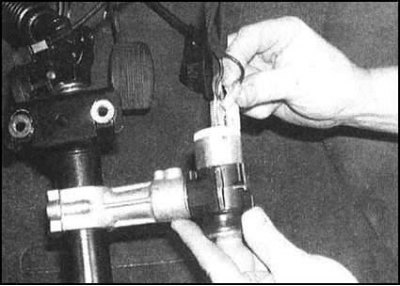

9. Выверните нижние крепежные болты, снимите дистанционные шайбы и резиновые подушки, затем слегка опустите колонку с целью обеспечения доступа к замку зажигания. Запоминая порядок подключения разъемов, отсоедините электропроводку замка...

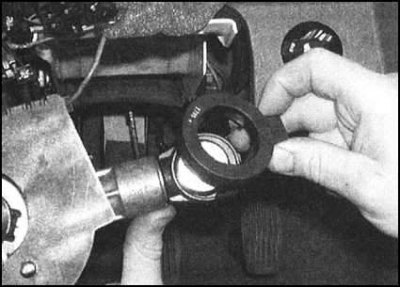

...на моделях, оборудованных иммобилизатором, аккуратно высвободите кольцо датчика из кожуха замка и отведите его в сторону от рулевой колонки.

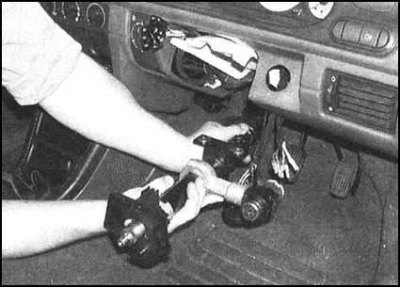

10. Отделите промежуточный вал от приводной шестерни рулевой рейки и снимите сборку рулевой колонки с автомобиля.
11. Проверьте состояние опор колонки, в случае выявления признаков износа или деформаций произведите необходимые замены. Оцените плотность посадки рулевого вала во втулках колонки. Проверьте состояние карданных шарниров и исправность функционирования подшипников крестовин. В случае выявления дефектов втулок вала или карданных шарниров следует произвести восстановительный ремонт колонки (см. Раздел Капитальный ремонт рулевой колонки).
Установка
1. Добившись совмещения нанесенных в процессе демонтажа посадочных меток, введите промежуточный вал в зацепление с зубьями приводной шестерни реечного механизма.
2. Сверяясь с нанесенной в процессе демонтажа маркировкой, подсоедините электропроводку к замку зажигания. При соответствующей комплектации защелкните на место кольцо датчика иммобилизатора.

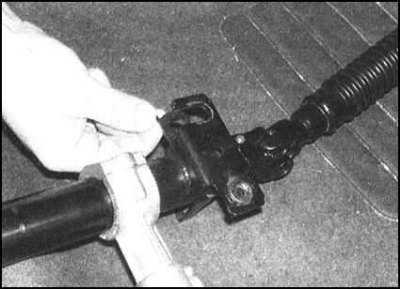

3. Проследив за правильностью установки дистанционных шайб и резиновых подушек, посадите рулевую колонку на нижние опоры. Вверните нижние крепежные болты, затем установите хомут верхней опоры (вновь проследите за правильностью сборки компонентов) и притяните его болтами. Удостоверьтесь в правильности положения колонки, затем затяните весь крепеж с требуемым усилием.
(Данные скопированы с ресурса: autoinstruction.ru)
4. Установите на место стяжной болт нижнего карданного шарнира промежуточного вала и затяните с требуемым усилием. При соответствующей комплектации установите отделочный кожух основания колонки, прочно затянув крепежные винт с гайкой.
5. Дальнейшая сборка производится в порядке, обратном порядку демонтажа. Обратите внимание на следующие моменты:
- a) Проследите за правильностью прокладки электропроводки и надежностью крепления жгутов во всех предусмотренных промежуточных фиксаторах;
- b) Порядок установки рулевого колеса изложен в Разделе Снятие и установка рулевого колеса;
- c) Перед установкой нижнего кожуха колонки удостоверьтесь в наличии небольшого зазора между рулевым колесом и верхним кожухом. В случае необходимости откорректируйте величину зазора, ослабив хомут держателя подрулевых переключателей.
