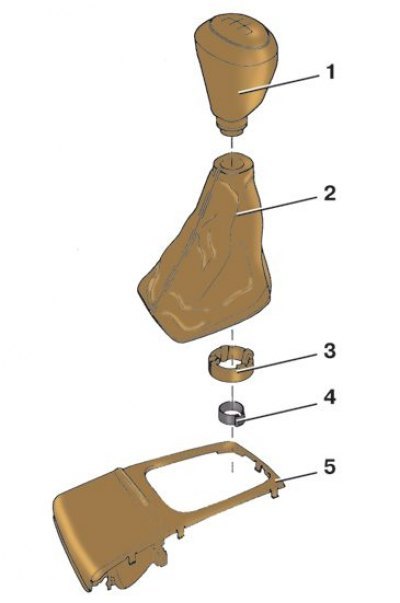

Детали крепления чехла рычага переключения передач
1 – рукоятка; 2 – чехол; 3 – фиксатор; 4 – хомут; 5 – облицовка напольной консоли

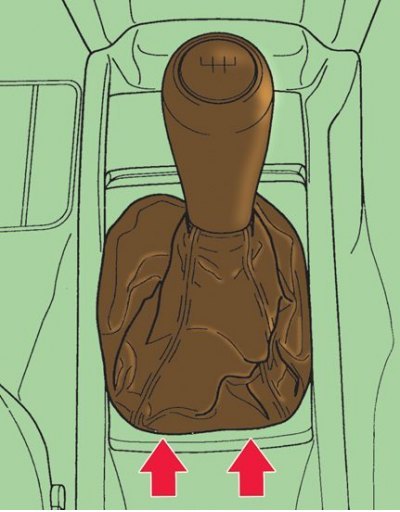

Извлечение чехла рычага переключения передач из рамки

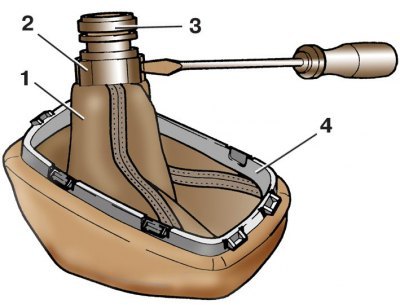

Снятие чехла с рукоятки
1 – чехол; 2 – фиксатор; 3 – рукоятка; 4 – рамка чехла
1. Аккуратно поддев отверткой в местах, указанных стрелками на (см. рис. Извлечение чехла рычага переключения передач из рамки), выведите из зацепления рамку 4 (см. рис. Снятие чехла с рукоятки) чехла из зацепления с облицовкой 5 (см. рис. Детали крепления чехла рычага переключения передач) напольной консоли.
2. Выверните чехол 2 наизнанку.
3. Разожмите хомут 4 крепления рукоятки к рычагу переключения передач.
4. Снимите рукоятку 1 с чехлом 2 с рычага.
(Статья перепечатана отсюда: AutoInstruction.ru)
5. Разжав с помощью отвертки фиксатор 2 (см. рис. Снятие чехла с рукоятки), снимите его с рукоятки 3.
6. Поверните рукоятку 3 и снимите с нее чехол 1.
7. Установите чехол в обратном порядке, надежно закрепив его на рукоятке с помощью фиксатора.
