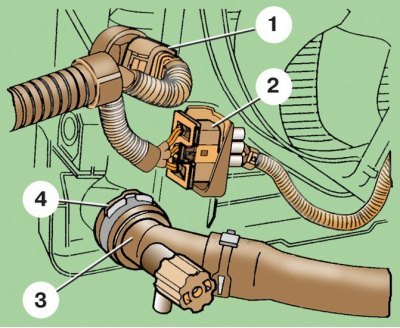

Соединительные колодки датчика включения вентилятора и электродвигателя вентилятора
1 – соединительная колодка датчика включения вентилятора; 2 – соединительная колодка электродвигателя вентилятора; 3 – наконечник отводящего шланга радиатора; 4 – фиксатор наконечника
1. Отсоедините провод от клеммы «-» аккумуляторной батареи.
2. Слейте охлаждающую жидкость (см. подраздел 5.13).
3. Нажав на язычки фиксаторов, отсоедините колодки 1 и 2 с проводами от датчика включения вентилятора и электродвигателя вентилятора (см. рис. Соединительные колодки датчика включения вентилятора и электродвигателя вентилятора).
4. Отжав пружинный фиксатор 4, отсоедините от патрубка радиатора отводящий (нижний) шланг с наконечником 3. Таким же образом отсоедините от радиатора подводящий шланг.
5. Снимите передний буфер.
6. Снимите каркас моторного отсека в сборе с радиатором (см. подраздел 11.1).
Информация доступна на портале www.AutoInstruction.ru
7. Отверните болты крепления и снимите радиатор в сборе с кожухом 7 (см. рис. Радиатор системы охлаждения) вентилятора.
8. При необходимости отверните винты 8 и снимите кожух 7 с радиатора 1.
9. Замените порванные или потерявшие эластичность уплотнительные кольца 2.
10. Установите радиатор в обратном порядке. При этом обратите внимание, что верхние опоры 19 радиатора белого цвета, а нижние 17 – черного.
11. После установки залейте охлаждающую жидкость. Момент затяжки болтов крепления радиатора 5 Н·м.
