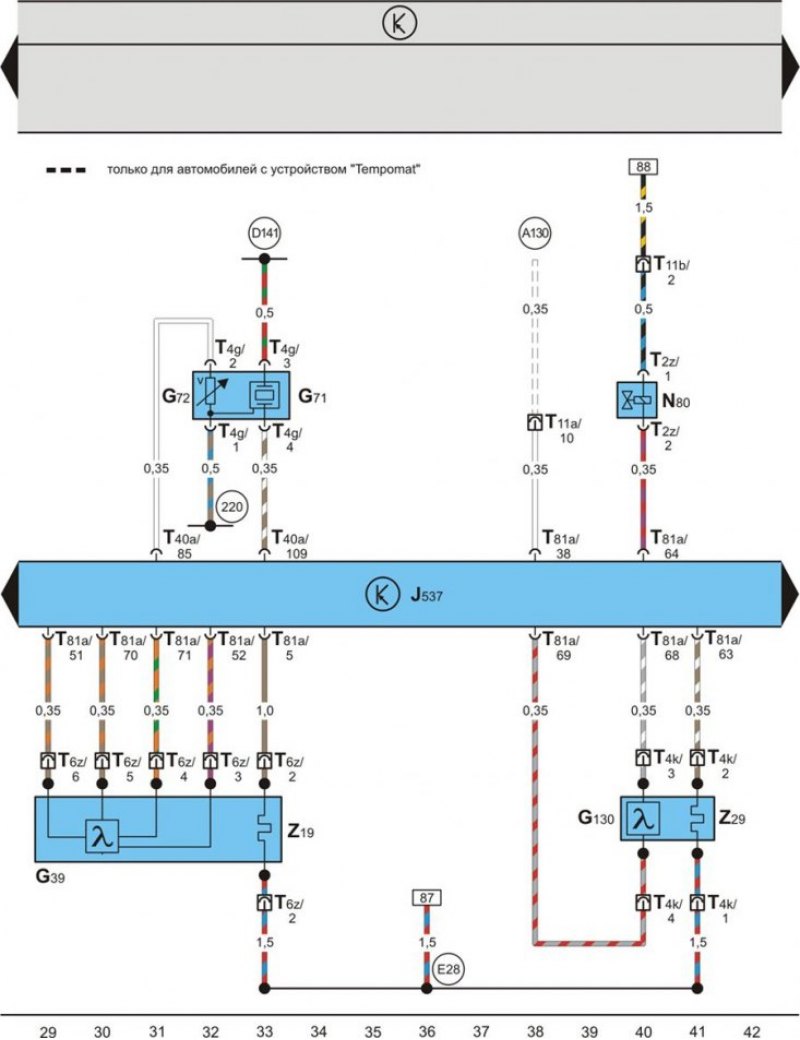

Блок управления 4LV, лямбда-зонд, датчик давления и температуры воздуха (Skoda Fabia 1 «6Y»)

0

Блок управления 4LV, лямбда-зонд, лямбда-зонд (за нейтрализатором ОГ), датчик давления и температуры воздуха, электромагнитный клапан адсорбера

Пояснения к электрическим схемам находятся здесь →

Символы, встречающиеся на схемах электрооборудования находятся здесь →

Обозначения элементов в электрических схемах находятся здесь →

Материал заимствован у портала Autoinstruction.ru
