Снятие и установка впускного трубопровода (Saab 9-5 1 «YS3E»)

0

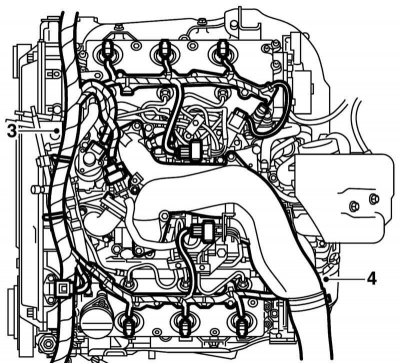

1. Отсоедините подающую трубку от турбокомпрессора и датчика MAF, после чего снимите верхнюю крышку двигателя.



2. Разъедините разъёмы, снимите передний кабельный канал и сдвиньте в сторону электропроводку двигателя (3 на иллюстрации).

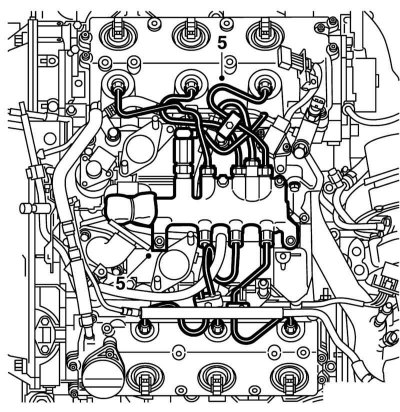

3. Снимите верхнюю секцию впускного трубопровода и кронштейн турбокомпрессора (4 на иллюстрации).

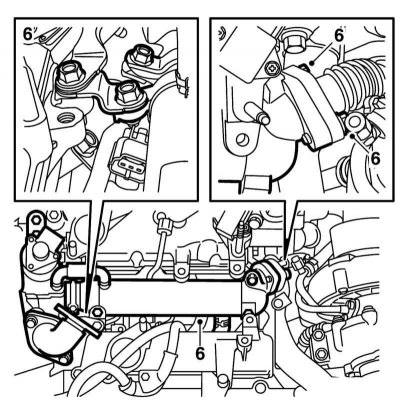

4. Снимите топливные трубки и топливную распределительную магистраль.



5. Снимите клапан EGR и водяной шланг. Отсоедините и отложите в сторону трубку EGR с водяной рубашкой, а также трубку к турбокомпрессору.





6. Снимите трубку вентиляции картера (7 на иллюстрации) и нижнюю секцию впускного трубопровода (8) с обоих блоков цилиндров.

7. Установка производится в обратном порядке. Предварительно очистите сопрягаемые поверхности и установите новые прокладки. Кроме того, используйте новые уплотнения разбиравшихся соединений, а также новые подающие топливные трубки.
