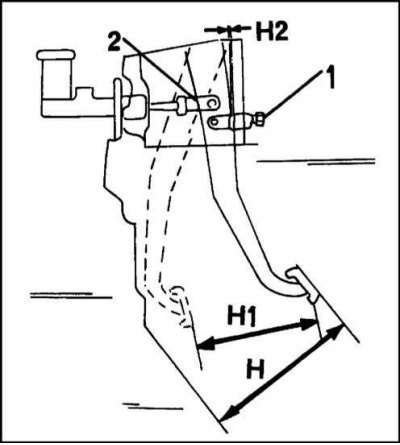

Схема регулировки положения педали сцепления
Педаль должна занимать определенное положение по высоте. Регулировка педали выполняется в соответствии с иллюстр. Значение высоты H должно составлять 157-207 мм при положенном на пол коврике. Без коврика размер уменьшается на 10 мм.
Для регулировки высоты ослабьте контргайку штока (2) и отрегулируйте шток. Контргайку затяните моментом 28 Нм.
Далее регулируется зазор "H2". Для этого ослабляется контргайка и вращается упорный болт (1). Значение "H2" должно составлять 0.5 - 1.0 мм. Для проверки педаль берется рукой и двигается вперед и назад. После регулировки затяните контргайку моментом 20 Нм.
В заключение регулируется ход педали "H1". При наличии коврика ход педали из исходного положения до упора в пол должен составлять 162 мм.
[Оригинал выложен на портале: AutoInstruction.ru]
После выполнения всех регулировок проверьте работу сцепления, как описано в Разделе Проверка сцепления без снятия.
