Внимание! Не подвергайте электронный блок управления системы пассивной безопасности ударам во время снятия и установки троса выбора передачи и троса переключения передачи.
Операции перед снятием и после установки
Снимите и установите блок воздушного фильтра.
Снимите и установите аккумуляторную батарею и площадку аккумуляторной батареи.
Снятие соединения троса выбора передачи (со стороны коробки передач) и зажима тяги переключения передач
Отогните выступы на зажиме тяги переключения передач, используя отвертку и т.д., а затем снимите зажим тяги переключения передач с кронштейна вместе с тросами.
Установка соединения троса выбора передачи (со стороны коробки передач) и зажима тяги переключения передач
Установите рычаг переключения передач со стороны коробки передач и рычаг переключения передач со стороны салона автомобиля в нейтральное положение.
Установите окрашенную часть конца троса переключения передач (со стороны коробки передач) и окрашенную часть троса выбора передачи (со стороны коробки передач) так, чтобы они были обращены в сторону шплинта.
Примечание. Аккуратно установите зажим тяги переключения передачи, трос привода переключения и трос выбора передачи до защелкивания.

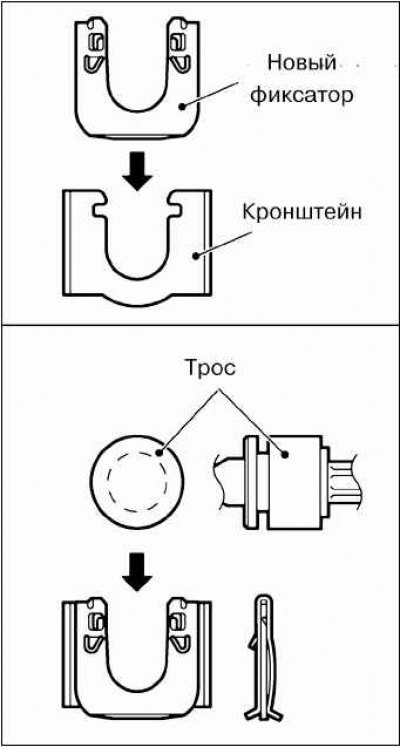

После установки нового зажима тяги переключения передач на кронштейн троса на коробке передач, установите трос привода переключения и трос выбора передачи в кронштейн троса.
Примечание. Зажим двухсторонний.
Перемещая рычаг переключения передач во все положения, проверьте, что он перемещается плавно.
Установка зажима троса переключения передач
Удостоверьтесь, что в зажиме троса переключения передач на конце троса переключения передач нет чрезмерного зазора. Если чрезмерный зазор имеет место или зажим троса переключения передач отсоединился от конца троса переключения передач, проверьте зазор в зажиме. Если зазор – более 9.5 мм, сожмите зажим троса переключения передач, до образования зазора 5–8 мм в свободном состоянии.
Блок рычага переключения передач
Информация скопирована с сайта Autoinstruction.ru
Вставьте зажим троса переключения передач в крючок на тросе переключения передач и нажмите на зажим троса переключения передач большими пальцами до щелчка.
Установите трос привода переключения на рычаг переключения передач.
