Схема антиблокировочной системы тормозов (ABS) (Mitsubishi Outlander 1 «CU/ZE/ZF»)

0

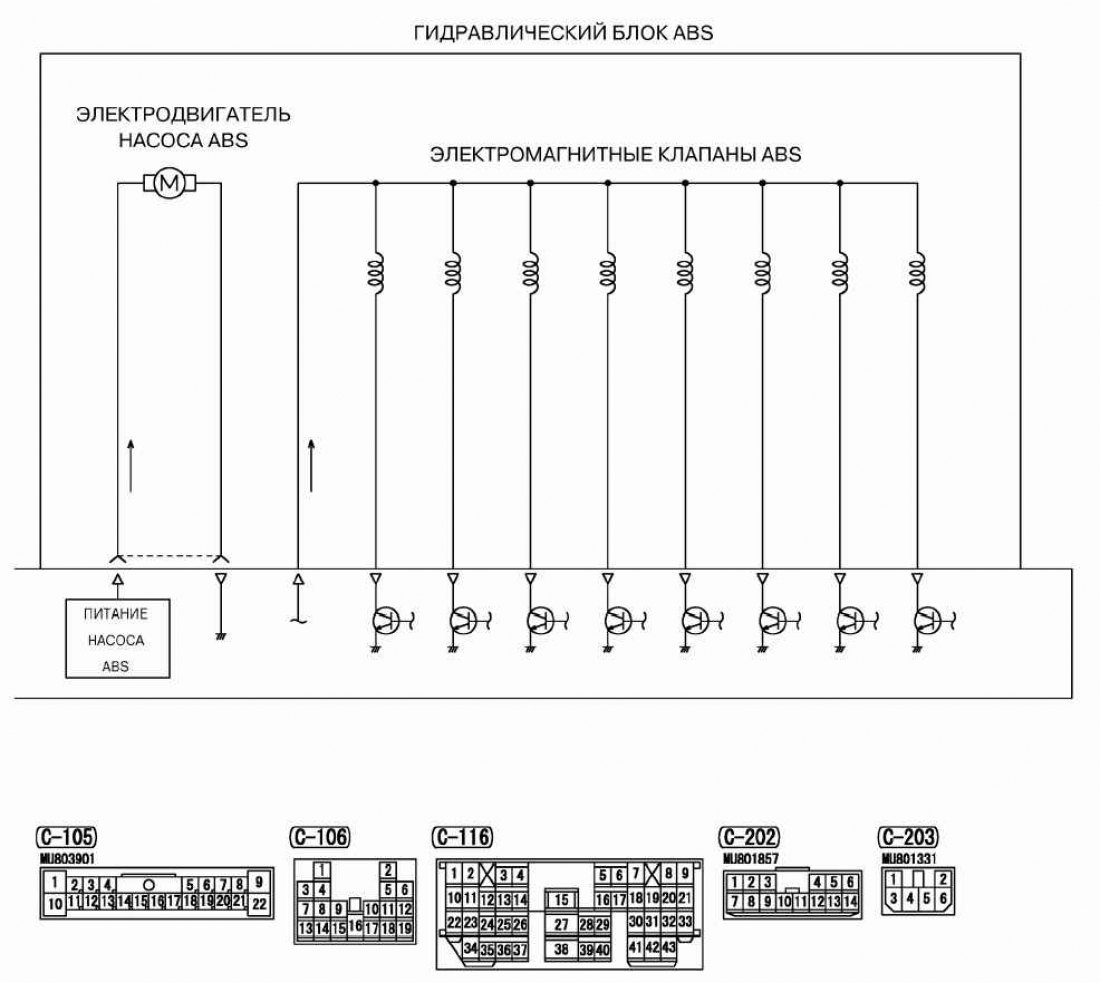

Схема антиблокировочной системы тормозов (ABS) (часть 1)

Схема антиблокировочной системы тормозов (ABS) (часть 2)

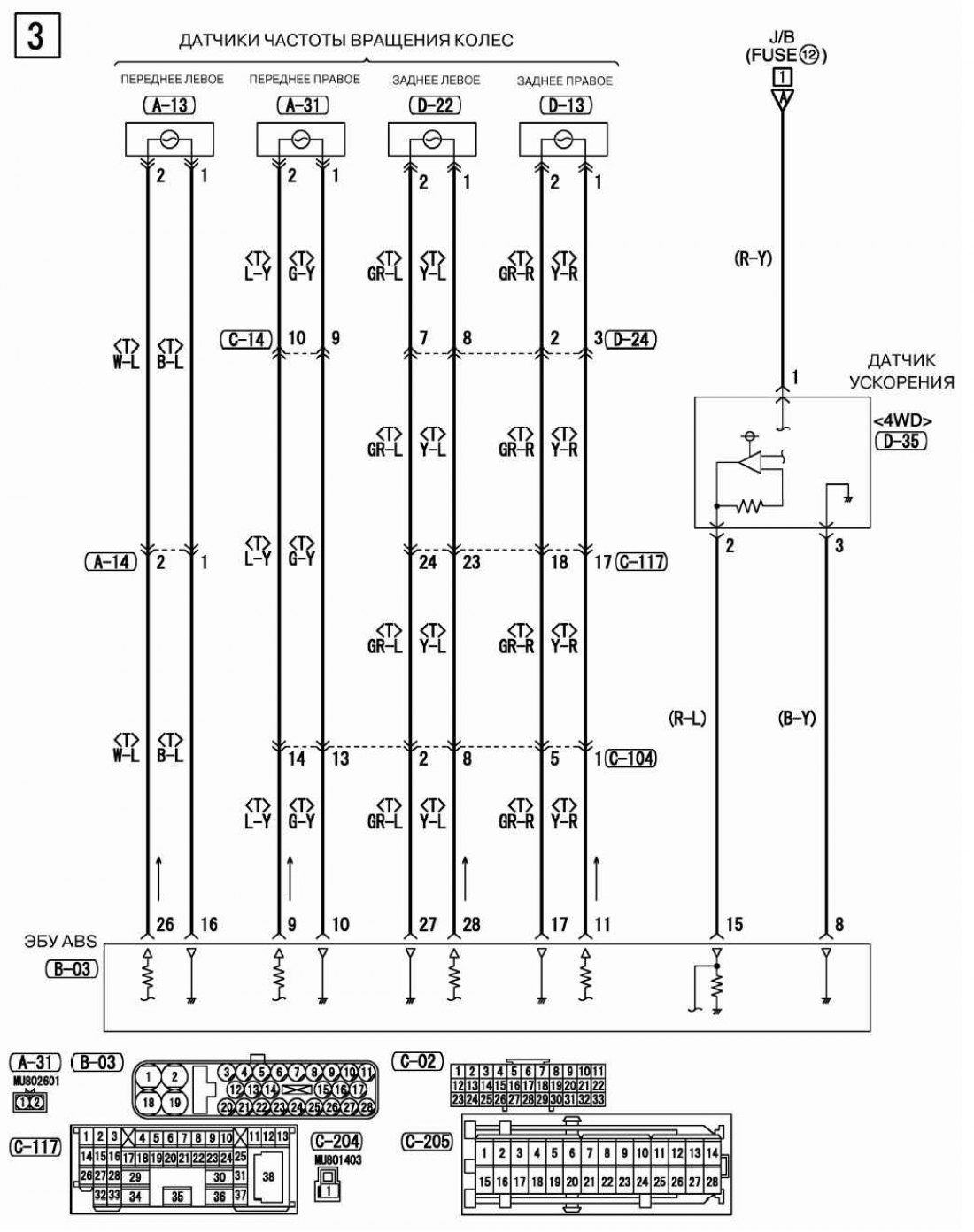

Схема антиблокировочной системы тормозов (ABS) (часть 3)

Оригинал найдёте на этом ресурсе: Autoinstruction.ru

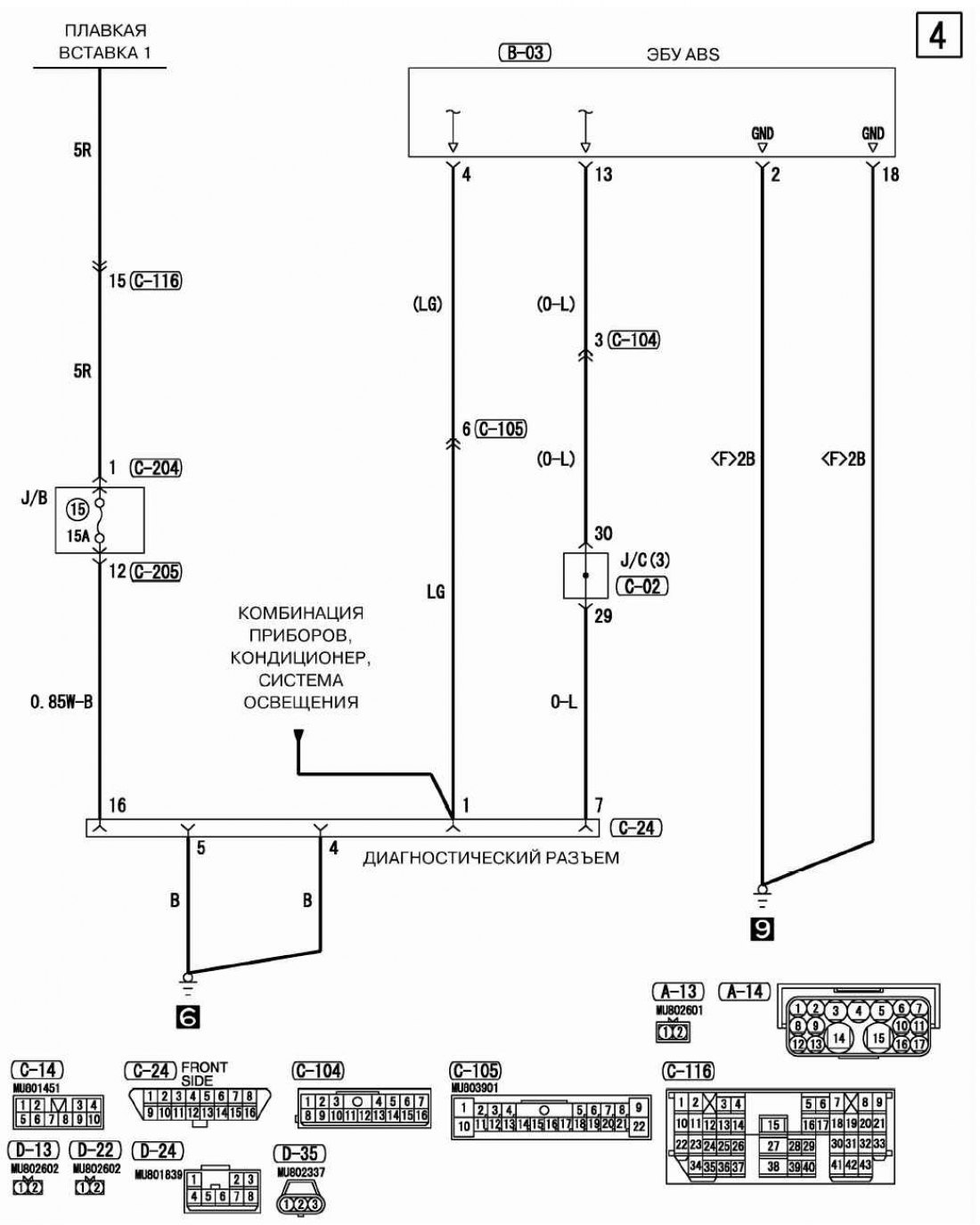

Схема антиблокировочной системы тормозов (ABS) (часть 4)

Расположение проводных жгутов, маркировка проводов и разъемов смотрите здесь →
