Указатели поворота и аварийная сигнализация (Mitsubishi Outlander 1 «CU/ZE/ZF»)

  • Главная
  • Мицубиси
  • Аутлендер
  • CU/ZE/ZF (2001-2008)
  • Электрооборудование
  • Электрические схемы
  • Указатели поворота и аварийная сигн…
0

Указатели поворота и аварийная сигнализация (часть 1)



Указатели поворота и аварийная сигнализация
Открыть большую картинку в новой вкладке »

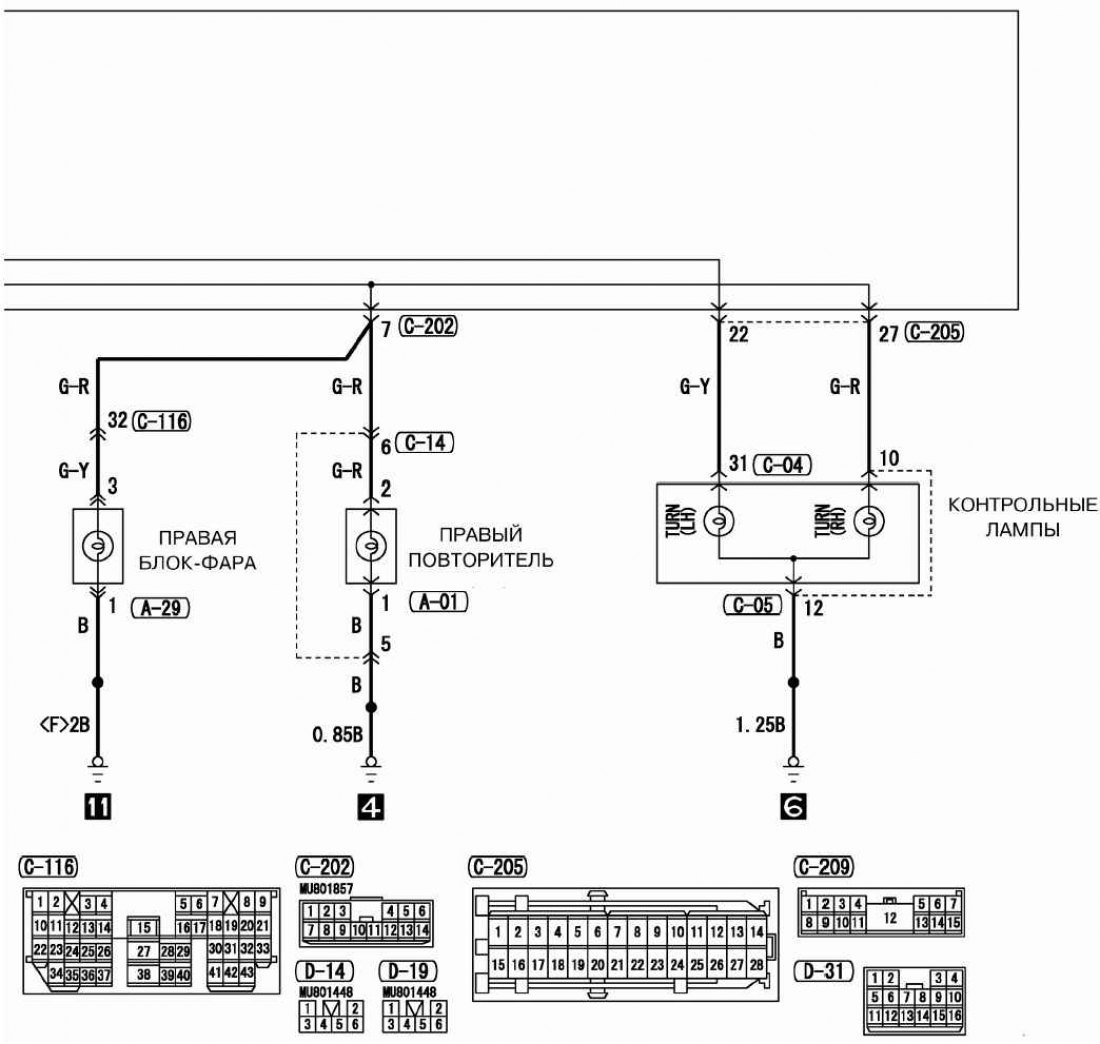

Указатели поворота и аварийная сигнализация (часть 2)



Указатели поворота и аварийная сигнализация
Открыть большую картинку в новой вкладке »


Расположение проводных жгутов, маркировка проводов и разъемов смотрите здесь →

Информация размещена на интернет-сайте www.Autoinstruction.ru
Статья проверена экспертом: Константин Лебедев
