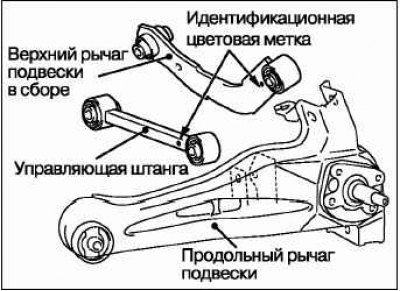

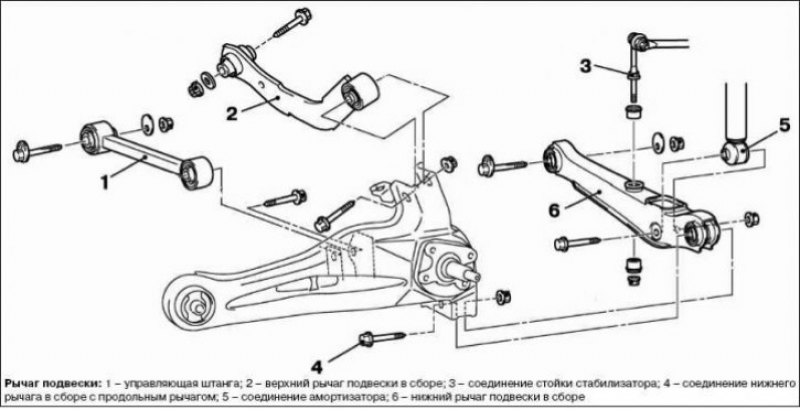

Установите верхний рычаг в сборе/ управляющую штангу как показано на рисунке, чтобы цветовые метки были обращены к продольному рычагу.
Проверка
Проверьте состояние втулок на наличие износа или разрушения.
Проверьте состояние управляющей штанги, верхнего и нижнего рычагов подвески на наличие погнутосни или разрушения.
Проверьте состояние всех болтов крепления (состояние резьбы и погнутость).
Проверка момента начала проворачивания управляющей штанги/ верхнего рычага подвески/ нижнего рычага подвески в опорном подшипнике

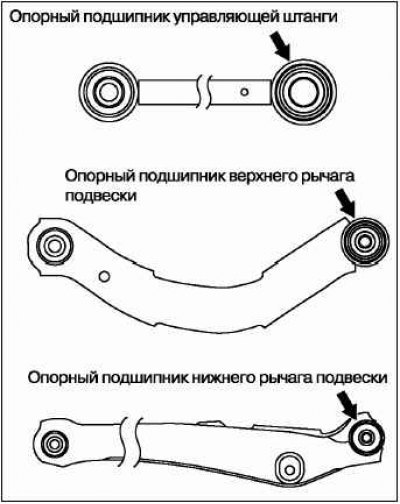

Проверьте состояние каждого опорного подшипника следующим образом.
Вставьте монтажный болт в отверстие опорного подшипника. С противоположной стороны оденьте шайбу и наверните монтажную гайку.

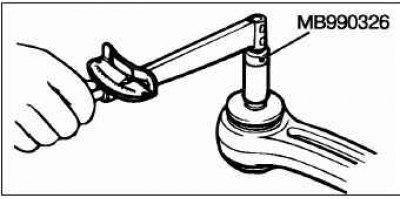

Несколько раз проверните внутреннюю втулку подшипника, затем при помощи специального инструмента (МВ990326) измерьте момент начала проворачивания втулки опорного подшипника.
Номинальное значение: 0,5–3,0 Н·м.
Если измеренная величина превосходит номинальную величину, замените опорный подшипник управляющей штанги, или верхнего рычага подвески, либо нижнего рычага подвески.
Если измеренная величина меньше номинального значения, убедитесь в том, что опорный подшипник вращается свободно, без значительного люфта.
При отсутствии значительного люфта и при плавном вращении, опорный подшипник может быть использован повторно.

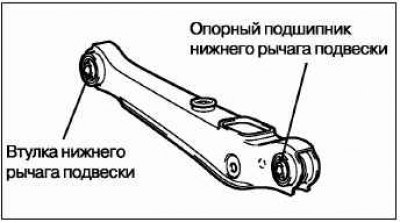

Замена втулки и опорного подшипника нижнего рычага
Замените втулку и опорный подшипник нижнего рычага подвески, выполнив следующие операции.
Замена втулки нижнего рычага
Внимание! Поскольку наружный диаметр втулки на разных ее концах разный, будьте внимательны: не перепутайте направление установки втулки.
(Оригинал можно просмотреть на сайте: www.AutoInstruction.ru)
 |
 |

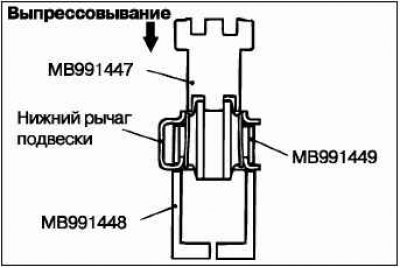

Для запрессовки/выпрессовки втулки используйте следующий специальный инструмент.
- МВ991447: приспособление для снятия/установки втулок.
- МВ991448 основание для снятия/ установки втулок.
- МВ991449: опора для снятия/установки втулок.

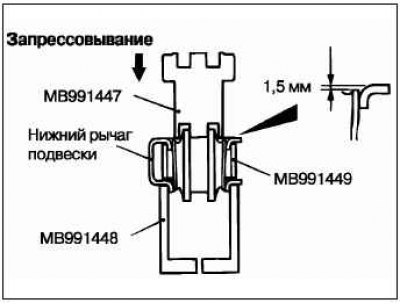

По окончании запрессовки втулки, расстояние между краями наружной гильзы втулки и нижним рычагом должно составить 1,5 мм (см. рисунок).
Замена опорного подшипника нижнего рычага подвески

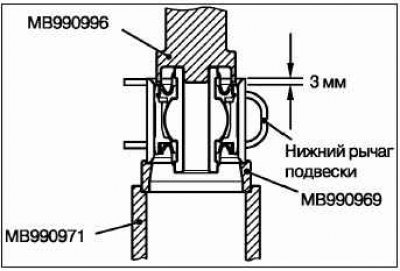

Для запрессовки/ выпрессовки втулки используйте следующий специальный инструмент.
- МВ990957: Приспособление для снятия/ установки втулки нижнего рычага подвески.
- МВ990969: Направляющая.
- МВ990971: Основание.
- МВ990996: Оправка для втулки нижнего рычага подвески.
По окончании запрессовки втулки, расстояние между краями наружной гильзы втулки и нижним рычагом должно составить 3,0 мм (см. рисунок).
