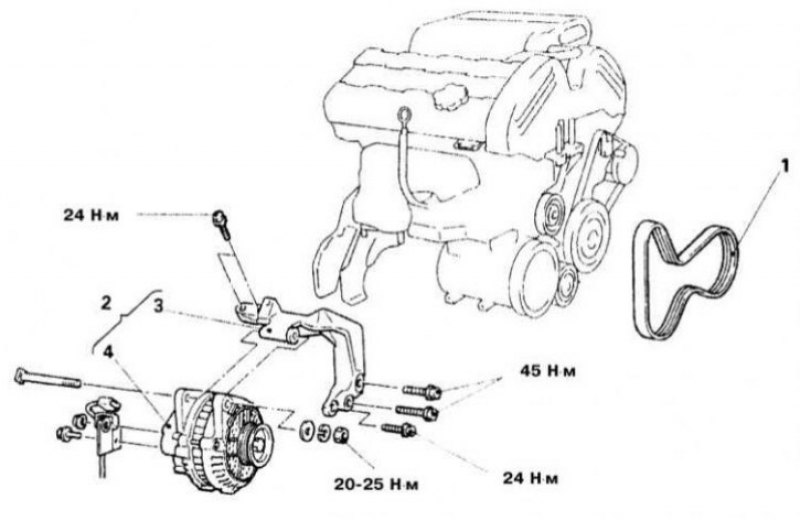

Детали установки генератора на моделях 3.0 л, оборудованных двигателем DOHC: 1 - Приводной ремень; 2 - Сборка генератора с опорным кронштейном; 3 - Опорный кронштейн; 4 - Генератор

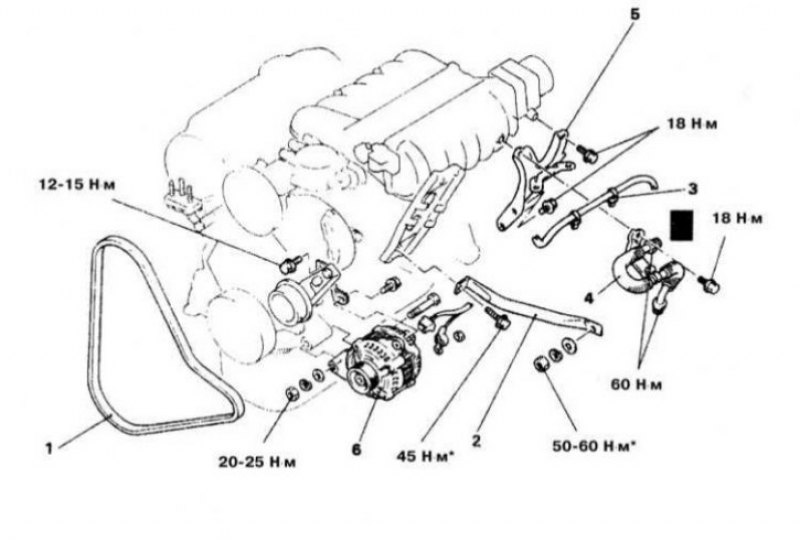

Детали установки генератора на моделях 3.0 л, оборудованных двигателем SOHC: 1 - Приводной ремень; 2 - Реактивная штанга; 3 - Электропроводка датчика температуры EGR (калифорнийские модели); 4 - Трубка EGR; 5 - Монтажная скоба верхней секции впускного трубопровода (нагнетательной камеры); 6 - Генератор

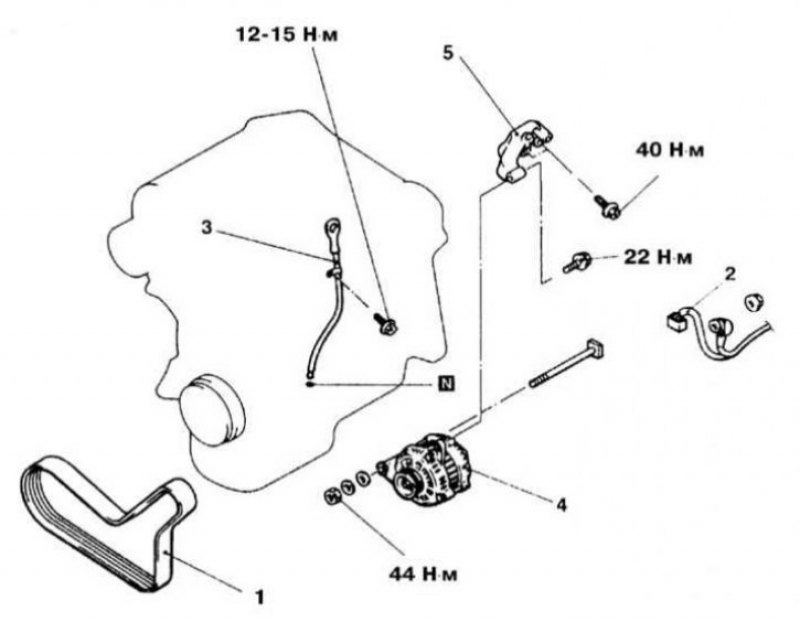

Детали установки генератора на моделях 3.5 л: 1 - Приводной ремень; 2 - Электропроводка генератора; 3 - Щуп измерения уровня двигательного масла; 4 - Генератор; 5 - Опорный кронштейн генератора
Проверка напряжения
1. Заглушите двигатель и с целью снятия поверхностного заряда с батареи на 15÷20 секунд включите головные фары.
2. Измерьте напряжение аккумуляторной батареи. Запишите результат измерения.
(Оригинал опубликован на онлайн-портале: «www.AutoInstruction.ru»)
Проверка без нагрузки
1. Включите нейтральную передачу (модели с РКПП)/переведите рычаг селектора в положение "Р" (модели с АТ). Взведите стояночный тормоз и подоприте колеса противооткатными башмаками.
2. В соответствии с инструкциями изготовителей прибора подключите к двигателю тахометр.
3. Отключите все бортовые потребители электроэнергии (радиоприемник, вентилятор отопителя, стеклоочистители и т.п.).
4. Запустите двигатель и поднимите частоту его вращения до 1500 об/мин.
5. Считайте показание вольтметра, регистрирующего выходное напряжение батареи, - оно должно подняться на 0.5÷25 В относительно снятого в ходе первичной проверки. Если все в порядке, переходите к проверке генератора под нагрузкой.
6. Выход величины приращения напряжения за пределы допустимого диапазона говорит об отказе генератора/регулятора напряжения.
Примечание. Не исключена также вероятность нарушения исправности состояния электропроводки и ее контактных соединений.
7. Наибольшую информацию о состоянии генератора можно получить путем выполнения его проверки на верстаке с применением специального тестера, - действуйте в соответствии с инструкцией изготовителя.
Проверка под нагрузкой
1. При работающем двигателе включите как можно больше бортовых потребителей электроэнергии (дальний свет, вентилятор отопителя и т.п.).
2. Поднимите частоту вращения двигателя до 2000 об/мин.
3. Считайте показание подключенного к полюсным клеммам батареи вольтметра, - напряжение должно оставаться как минимум на 0.5 В выше первоначального, в противном случае имеет место нарушение исправности функционирования генератора/регулятора напряжения. Проверьте также состояние соединительной электропроводки и ее контактных соединений.
4. Попробуйте произвести проверку генератора на верстаке с применением специального тестера, - действуйте в соответствии с указаниями изготовителей прибора.
Двигатели 1.5 л, 1.6 л, 1.8 л, 2.0 л и 2.4 л
Снятие
1. Отсоедините отрицательный провод от батареи.
Внимание! Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!
2. Снимите расположенную слева под автомобилем крышку доступа.
3. На моделях Galant, оборудованных системой турбонаддува, снимите впускной воздуховод.
4. Снимите приводные ремни (см. Главу Настройки и текущее обслуживание).
5. Снимите шкивы водяного насоса.
6. Снимите верхний опорный кронштейн генератора.
7. На моделях 1.6 л снимите батарею с поддоном и резервуар жидкости омывания ветрового стекла, затем выверните верхние крепежные болты и снимите радиатор системы охлаждения (см. Главу Двигатель).
Примечание. Отведите радиатор в сторону, не отсоединяя от него шланги.

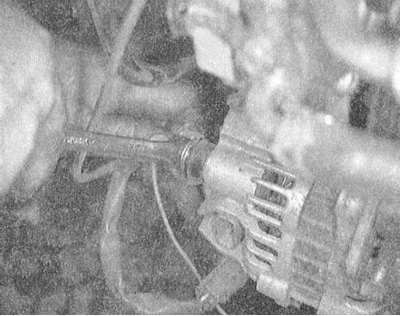

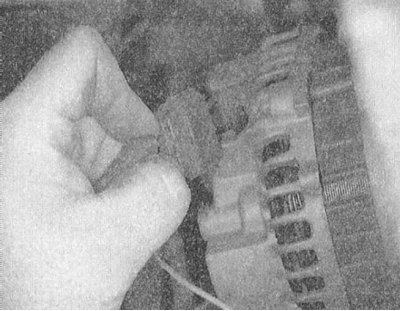

8. Отсоедините электропроводку от генератора.
 |
 |
 |
 |

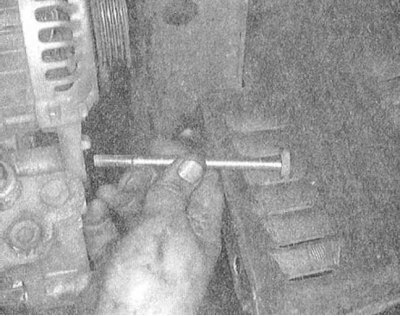

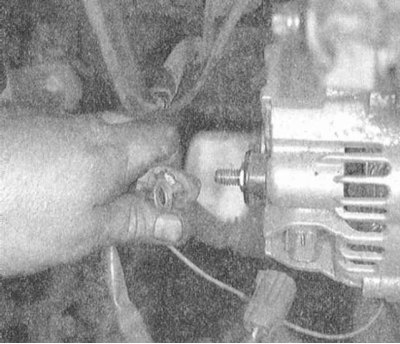

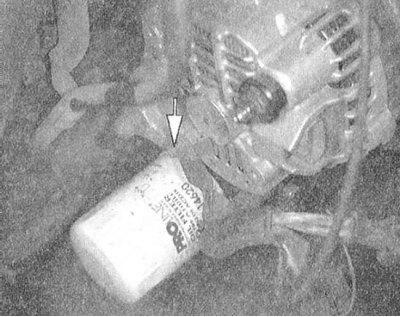

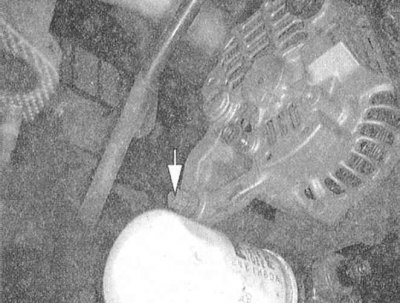

9. Выверните крепежные болты и снимите генератор.
 |
 |
 |
 |
Установка

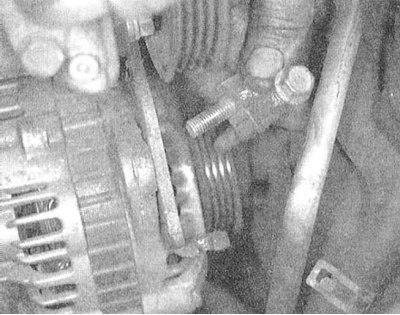

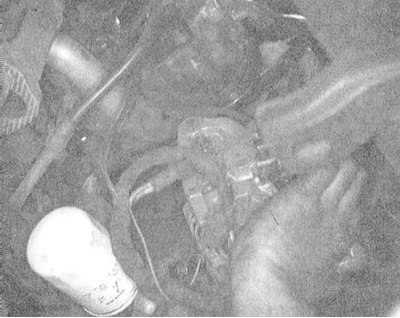

1. Установите генератор на свое штатное место, установите нижний болт, наверните и несильно затяните крепежную гайку.
2. На моделях 1.6 л установите радиатор системы охлаждения и закрепите его верхними болтами. Установите поддон батареи, батарею и резервуар жидкости омывания ветрового стекла.
3. Установите верхний опорный кронштейн генератора и закрепите на сборке жгут электропроводки.
4. Установите шкивы водяного насоса.
5. Установите и отрегулируйте приводные ремни (см. Главу Настройки и текущее обслуживание).
6. На моделях Galant с турбонаддувом установите рукав воздухозаборника.
7. Установите крышку доступа (слева под автомобилем).
8. Подсоедините отрицательный провод к батарее и проверьте исправность функционирования системы заряда.
Двигатели 3.0 л DOHC
Снятие
1. Детали установки генератора на моделях 3.0 л с двигателями DOHC показаны на иллюстрации.
2. Отсоедините отрицательный провод от батареи.
Внимание! Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!
3. Снимите резервуар жидкости омывания линз фар.
4. Снимите вентилятор К/В и подушку верхней опоры радиатора.
5. Ослабьте натяжитель и снимите ремень привода генератора.
6. Выверните верхний и нижние болты крепления генератора.
7. Отдайте болты крепления опорного кронштейна.
8. Снимите опорный кронштейн.
9. Отсоедините электропроводку и снимите генератор.
Установка
1. Установите генератор на свое штатное место и подсоедините к нему электропроводку.
2. Установите опорный кронштейн и затяните крепежные болты с требуемым усилием.
3. Закрепите генератор на опорном кронштейне, затяните крепеж с требуемым усилием (24 Н·м).
4. Установите и отрегулируйте приводной ремень (см. Главу Настройки и текущее обслуживание).
5. Установите вентилятор К/В и подушку верхней опоры радиатора.
6. Установите на место резервуар жидкости омывания линз головных фар.
7. Подсоедините отрицательный провод к батарее и проверьте исправность функционирования системы заряда.
Двигатели 3.0 л SOHC и 3.5 л
Снятие
1. Детали установки генератора на моделях 3.0 л с двигателями SOHC и моделях 3.5 л показаны на иллюстрациях.
2. Отсоедините отрицательный провод от батареи.
Внимание! Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!
3. Снимите рукав воздухозаборника.
4. Отпустите натяжитель и снимите ремень привода генератора.
5. На калифорнийских моделях снимите сборку преобразователя заднего ряда.
6. Снимите реактивную штангу силового агрегата.
7. На моделях 3.0 л SOHC отсоедините электропроводку датчика температуры EGR и снимите трубку EGR, также снимите монтажную скобу нагнетательной камеры впускного воздушного тракта (верхнюю секцию впускного трубопровода).
8. Отсоедините от генератора электропроводку.
9. Выверните верхний и нижние болты крепления генератора.
10. Опустите генератор вниз и извлеките его из-под автомобиля.
Установка
1. Установите генератор на свое штатное место.
2. Затяните нижний крепеж генератора с требуемым усилием (20÷25 Н·м).
3. Подсоедините к генератору электропроводку.
4. На моделях 3.0 л SOHC установите монтажную скобу нагнетательной камеры воздушного тракта. Вверните крепежный болт и затяните его с требуемым усилием (18 Н·м). Установите трубку EGR и подсоедините электропроводку к датчику температуры системы рециркуляции отработавших газов. Затяните крепеж фиксаторов трубки с усилием (60 Н·м).
5. Установите реактивную штангу силового агрегата и затяните ее крепеж с требуемым усилием (45 Н·м: болт и 50÷60 Н·м: гайка).
6. Если снимали, установите сборку заднего преобразователя.
7. Установите и отрегулируйте приводной ремень (см. Главу Настройки и текущее обслуживание).
8. Подсоедините рукав воздухозаборника.
9. Подсоедините отрицательный провод к батарее и проверьте исправность функционирования системы заряда.
